| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

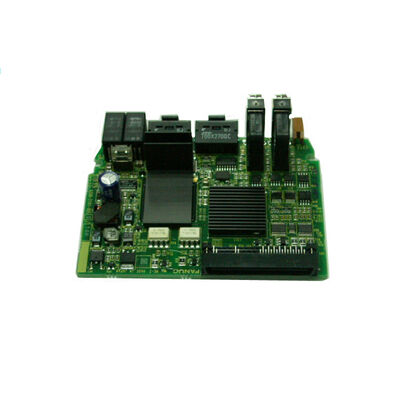

| モデル番号 | A20B-2101-0500 |
A20B-2101 シリーズは、ファナックの最も機能的に多様な PCB ファミリの 1 つであり、複数の世代と製品ファミリにわたるサーボ アンプ、スピンドル アンプ、電源モジュール、ロボット サーボ ドライブ用のドライブ ボードと電源ボードです。
このシリーズは幅広い数値範囲をカバーしており、部品番号の各グループが異なるドライブ ハードウェアの役割を果たすことが、このセッションを通じて確認されました。
Beta-i SVM1 制御および電源ボード (005x ～ 009x):A20B-2101-0050/0051 (4i/20i/40i および 80i/40HVi 用の Beta-i SVM1 制御 PCB) および A20B-2101-0090/0091 (4A および 20A SVM1 バリアント用の電源 PCB) が含まれます。
ベータ iSVSP 統合ドライブ ボード (001x ～ 002x):A20B-2101-0012 (βiSVPM2 サーボ/スピンドル ドライブ ボード) および A20B-2101-0022/0025 (A06B-6134 Beta SVSP シリーズ用の 2 軸および 3 軸パワー PCB) が含まれます。
スピンドルおよびサーボ制御ボード (035x):ドライブおよびロボットアプリケーションでのスピンドルアンプ制御用の A20B-2101-0350 クラスのボードが含まれます。
電源ボード (039x):A20B-2101-0390/0391/0392/0393 ファミリを含む - 7 セグメント LED ディスプレイとノイズ フィルターを備えた Alpha-i PSM 高電源ボードとして確認されています。
電源ボード (063x–068x–084x):このセッションで確認された A20B-2101-0631 (電源基板)、A20B-2101-0681 (電源基板)、A20B-2101-0840 (電源接続基板) が含まれます。
A20B-2101-0500 は、確認済み電源ボード (039x) と確認済み電源ボード (063x) の間の 05xx 範囲を占めます。これは、アルファ/ベータ サーボおよびスピンドル ドライブ システム内で特定のドライブ インターフェイスまたは配電機能を提供するボードをカバーするシリーズ内の位置です。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A20B-2101-0500 |
| シリーズ | A20B-2101 |
| メーカー | ファナック株式会社 |
| タイプ | ドライブPCB |
| 応用 | FANUC CNC およびオートメーション ドライブ |
A20B-2101 ドライブ PCB は、特定のボード機能に応じて、ドライブ モジュール ハードウェア スタック内のさまざまな層に機能します。
制御層ボード:これらのボードは、デジタル コマンド信号を処理し、通信インターフェイスを管理し、パワー トランジスタのゲート駆動コマンドを生成します。これらは論理電圧レベルで動作します。
電源層基板（配線基板/電源基板）：これらは、大電流モーター出力パス、DC バス接続、および電流検出ハードウェアを伝送します。これらはバス電圧レベルで動作します。
インターフェースおよび配電盤（電源接続盤）：これらは、ドライブ アセンブリ内の複数のボード間で電源レールと信号を配線し、マルチボード ドライブ構成の電気バックボーンを提供します。
A20B-2101-0500 は、それが属する特定のドライブ モジュール内でこれらの機能的役割の 1 つを果たします。その正確な機能は、取り付けられたモジュールのスペアパーツのドキュメントで確認されています。
ドライブモジュールのPCB障害:FANUC CNC またはオートメーション ドライブ システムで、A20B-2101-0500 ボードに起因する障害が発生しました。ボードは部品番号ラベルで識別されます。交換するとドライブの機能が回復します。
ワークショップの予備在庫:サービス施設は、サービスを提供するドライブ システムの在庫スペアとして A20B-2101-0500 を維持します。
Q1: A20B-2101-0500 がドライブ モジュールに適したボードであることを確認するにはどうすればよいですか?
特定のドライブ モジュール内のボード ラベルから部品番号を読み取ります。 A20B-2101-0500 と表示されていれば、これが正しい交換品です。該当するファナック メンテナンス マニュアルにあるドライブ モジュールのスペアパーツ リストと相互参照して、ボードの機能的役割を確認します。
Q2: A20B-2101-0500 はサーボ アンプまたはスピンドル アンプのアプリケーションに使用できますか?
A20B-2101 シリーズは、サーボ アプリケーションとスピンドル ドライブ アプリケーションの両方に対応します。同じシリーズの確認済みボードは、Beta-i SVM1 サーボ ドライブ (005x ～ 009x)、SVSP 統合ドライブ (001x ～ 002x)、PSM 電源 (039x)、およびさまざまな電源ボード (063x ～ 084x) をカバーしています。 05xx の位置にある A20B-2101-0500 は、ホスト モジュールのドキュメントで確認されている特定のドライブ アプリケーションに使用されます。
Q3: A20B-2101-0500 を交換すると、サーボまたはスピンドルのパラメータに影響しますか?
いいえ。ドライブ パラメータは CNC のメイン パラメータ メモリにあります。 A20B-2101-0500 を交換しても、保存されているサーボまたはスピンドルのパラメータ値には影響しません。交換品を取り付けて電源を回復すると、ドライブは CNC との通信を再確立し、既存のパラメータで動作します。
Q4: A20B-2101-0500 にアクセスする前に適用される放電の安全性は何ですか?
ドライブ モジュールには、主電源が遮断された後も危険な電圧を保持する DC バス コンデンサが含まれています。該当するファナック メンテナンス マニュアルの放電待機手順に従い、ドライブ モジュールのハウジングを開ける前に、校正済みの電圧計で放電を確認してください。
