| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2902-0671 |
FANUC Beta iSVSPは,コンパクトで統合された増幅機で,単一のホイスで3つの駆動機能を組み合わせています.
DCバス電源 (PSU):AC電源を,サーボとスピンドル出力段階を供給するDCバス電圧に変換します. この機能では,完全なAlpha-iキャビネットで別々のPSM (電源モジュール) が必要です..
サーボ軸制御 (SV):機械の軸1つまたは複数の軸でサーボモーターを制御し,位置制御軸移動のための電流制御ループとFSSB通信を実行する.
スピンドル制御 (SP):機械のスピンドルモーターを制御し,速度調節,方向付け,および一定の表面速度機能を操作する.
Integrating all three into the βiSVSP (Beta i SVSP) unit is designed for small CNC machine tools where cabinet space is limited — simple 2-axis or 3-axis turning centres and small machining centres where the Alpha-i's separate module cabinet would be oversizedSVSPユニットは,別々のPSM + SVM + SPM組み合わせよりも,キャビネットの容量がかなり少なくなります.
| パラメータ | 価値 |
|---|---|

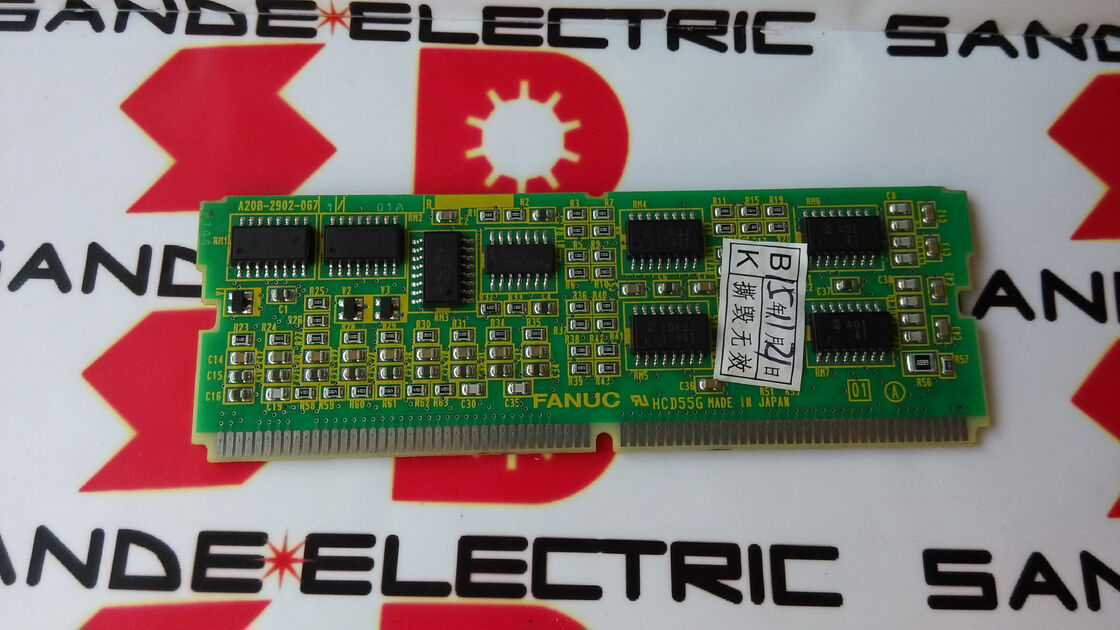

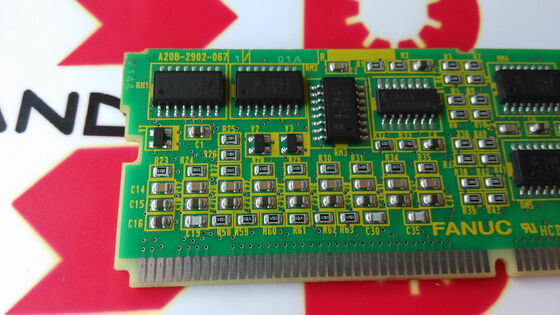

| 部分番号 | A20B-2902-0671 |
| 適用する | ベータ iSVSP 増幅装置 |
| 機能 | PCBモジュール (内部プラグインボード) |
| シリーズ | A20B-2902 |
| ドライブタイプ | 統合されたサーボ/スピンドル/電源 |
Beta iSVSP増幅器ハウジング内では,複数のPCBが統合駆動機能を実装するために一緒に動作する.A20B-2902-0671はこれらの内部PCBモジュールの一つである. SVSPの電子スタック内で特定の回路機能を提供するプラグイン子板..
A20B-2902シリーズは,このシリーズの他の部分で議論されているように,メモリモジュールからサーボ制御モジュール,スピンドル制御モジュールまで幅広いプラグイン子板をカバーしています.A20B-2902-0671はBeta iSVSPアプリケーションに特化したものですこのモジュール位置で SVSP が要求するどんな回路機能でも提供します.
このPCBモジュールが故障すると,ベータ iSVSP内で提供する機能が損なわれ,完全なSVSPユニットアラーム,特定の駆動機能の故障 (サーボ軸,スピンドル,このモジュールの動作状態と相関する断続的な故障行動.
ベータiシリーズ (βiシリーズ) は,FANUCのエコノミードライブ製品ラインで,能力とコストの両方でAlpha-iシリーズより下位に位置しています.高性能のサーボとスピンドル機能が 幅広い電力範囲でサポートされていますベータiは
小型機械:2か3軸のCNCターン,小型加工センター,Alpha-iの性能がアプリケーションに必要なものを超えたトレーニングマシン
費用最適化装置:機械のサイクル要求が ベータiの能力範囲に収まる場合
空間が限られたキャビネット:SVSP変数の統合設計は,3モジュールAlpha-i構成と比較してキャビネットフットプリントを削減する.
A20B-2902-0671は,このプラットフォームの一部であり,ベータ iSVSPが統合されたサーボ,スピンドル,電源機能を提供するのに役立つ内部回路モジュールを提供します.
ベータ iSVSP ユニットの欠陥:小型のCNCターニングセンターは,Beta iSVSP駆動ユニットを使用し,正常な動作を妨げるアラームを発します.診断では,A20B-2902-0671モジュールは故障した内部コンポーネントとして識別されます.このモジュールをSVSPユニット内に交換すると,正常な駆動動作が回復します..
SVSP ユニットのメンテナンス:ベータ iSVSP 装置の 計画的な保守中にA20B-2902-0671モジュールは,ボードレベルのリニューアルの一環として交換されます..
Q1:A20B-2902-0671は,完全なBeta iSVSPユニットに置き換える必要があるか,またはこのモジュールは個別に交換できますか?
A20B-2902-0671は,SVSPユニット内にある個別プラグインモジュールであり,完全なユニット自体ではない.故障診断が,この特定のモジュールが故障点であることを確認した場合,A20B-2902-0671を交換するだけで,正しい費用対効果の高い修理行動です完全なSVSPユニットの交換は,複数の内部コンポーネントが損傷するか,SVSPハウジング自体が損なわれた場合にのみ必要である.
Q2:A20B-2902-0671の故障によりどのようなドライブ機能が影響を受けるか?
影響を受ける特定の駆動機能は,Beta iSVSPアーキテクチャ内のA20B-2902-0671の回路役割に依存する.モジュールの故障は,サーボ軸制御,スピンドル制御,または電源調節機能 〜 または,モジュールがすべての機能で共有される共通のリソースを提供する場合,同時に3つともSVSP ユニットが表示するアラームコードは どの機能が破損したかを絞ります
Q3:A20B-2902-0671は,すべてのBeta iSVSPモデル格付けと互換性があるか?
ベータ iSVSPは複数の電流指定 (例えば,SVSP 20/20, 20/40など) と入力電圧変数で利用可能である.A20B-2902-0671が複数のグレードに共通するか,または1つのグレードに特異するか,SVSPの内部PCB設計に依存します.特定のSVSPユニットのスペアパーツリストから確認してください 模組の名札とFANUC Beta iシリーズメンテナンスのマニュアルから識別できます 注文する前に.
Q4:Beta iSVSP内のA20B-2902-0671にアクセスする前にどのような安全対策が適用されますか?
Beta iSVSPにはDCバスコンデンサータバンクが組み込まれている.コンパクトなサイズにもかかわらず,AC電源が切断された後にコンデンサターは危険な電圧を維持している.FANUC Beta i シリーズ メンテナンスのマニュアルでは,内部アクセス前に特定の SVSP モデルに対して必要な放電待ち時間が指定されています.内部モジュールを操作する前に,充電指示灯のLEDを観察し,調整された直流電圧計で放電を確認します.
Q5:ベータ iSVSPとベータ iSV (セルボのみ) ユニットの違いは何ですか?
Beta iSV (Servo) ユニットでは,サーボ軸制御のみが提供され,DCバスの電源は別々の電源から得られ,統合されたスピンドルまたは電源機能は含まれていません.Beta iSVSP (Servo/Spindle/Power) は,統合されたスピンドル制御と統合されたDCバス電源を追加し,コンパクトなオールインワンユニットを生産しますA20B-2902-0671は SVSP バリエントに特有のもので,SVのみのユニットのモジュールではありません.
