| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A350-8101-T184 |
ファナックの部品番号付けでは、いくつかの接頭辞規則が使用されています。 A06B、A16B、A20Bシリーズは商用注文部品を識別します。のA350 プレフィックスファナックの PCB 製造番号を識別します。ファナックが回路基板製造レベルで特定の PCB 設計を識別するために使用する内部図面参照です。 A350 番号が付いている PCB は本物です
ファナックの商用製品アセンブリに関連付けられたファナック設計のボード。

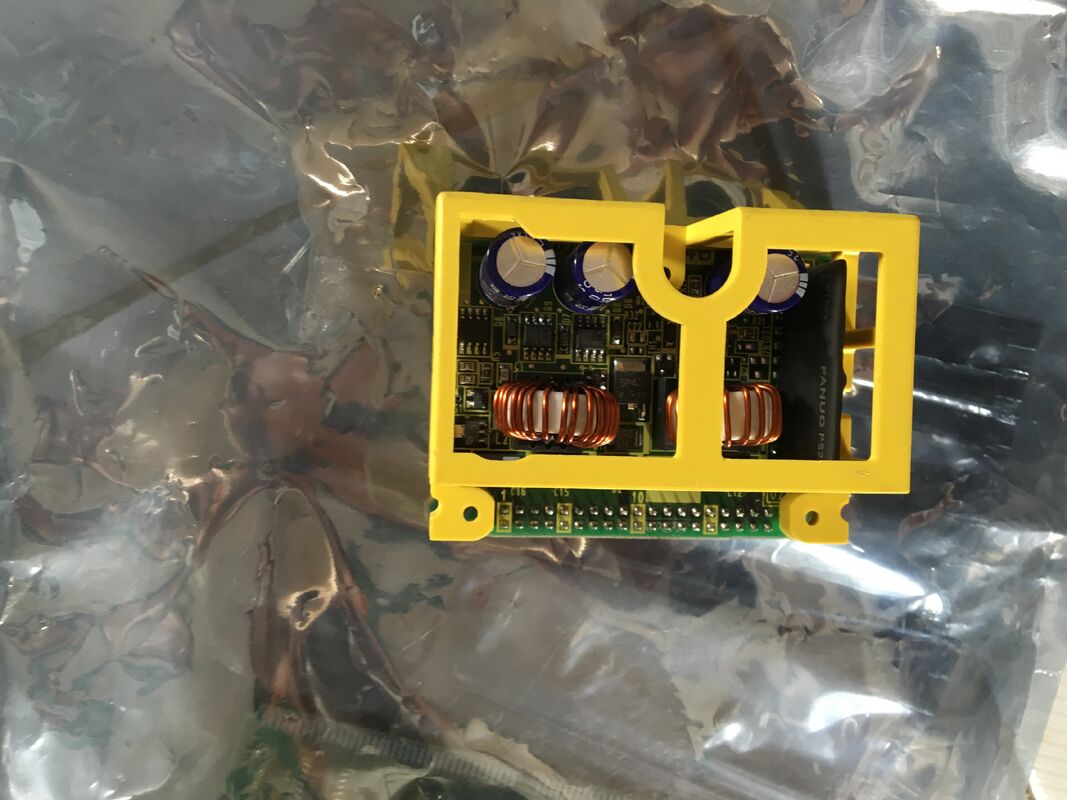

A350-8101-T184 は、ファナック CNC 機械アプリケーションで使用される、そのような製造基準 PCB の 1 つです。 T184 サフィックスは、A350-8101 デザイン ファミリ内のこの特定のボード バリアントを識別します。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A350-8101-T184 |
| 供給電圧 | DC24V |
| 電流定格 | 15A |
| 画面 | 7セグメントLED |
| 保護 | IP67 |
| 応用 | CNCマシン |
7 セグメント LED ディスプレイは、PCB の取り付け位置に直接表示される数値または英数字のステータス表示を提供します。 FANUC CNC およびドライブ システムでは、7 セグメント LED ディスプレイは一般に次の役割を果たします。
アラームコードが表示されます:サーボアンプおよびスピンドルアンプは、アラームがアクティブなときに、2 桁の 7 セグメント LED を使用して障害コードを表示します。アンプの LED ディスプレイに表示されるコードは、CNC オペレータ画面にアクセスすることなく、障害のタイプを直接識別します。
ステータスインジケータ:通常の動作状態、準備完了状態、および初期化の進行状況は、定義された LED セグメント パターンを通じて表示できます。
診断結果:試運転やトラブルシューティング中に、ラップトップや外部モニターを必要とせずに、7 セグメント ディスプレイによりハードウェアの第一レベルの診断指示が表示されます。
CNC マシンパネル I/O (LED ステータス付き):CNC 工作機械は、作業エリア近くの密閉ハウジングに A350-8101-T184 を取り付けます。 7 セグメント LED ディスプレイは機械本体に視覚的なアラーム コード出力を提供し、オペレータはメイン CNC パネルを見なくても読み取ることができます。
ドライブモジュールのステータス表示:マシン内の FANUC ドライブ モジュールには、前面 LED ステータス PCB として A350-8101-T184 が組み込まれています。ボードの IP67 定格は、このマシン構成のドライブ領域に到達する冷却剤ミストから保護します。
機械交換用PCB:CNC マシンで、A350-8101-T184 PCB に起因する障害が発生しました。 IP67 および 7 セグメント LED 仕様に適合する交換用ボードを取り付けると、マシンの機能が完全に復元されます。
Q1: ファナックの部品番号 A16B または A20B と比較して、A350 プレフィックスは何を示していますか?
A350 プレフィックスは、ファナック PCB 製造 (図面) 番号、つまりファナックの製造プロセスで使用される内部回路基板設計リファレンスを識別します。 A16B および A20B プレフィックスは、注文に使用される商用部品番号です。 A350 ボードは、ファナックが設計した純正の PCB であり、異なる部品番号の市販アセンブリに対応する場合もあれば、A350 製造番号で直接在庫および供給される場合もあります。
Q2: この PCB には、標準の PCB 保護ではなく IP67 保護が必要なのはなぜですか?
IP67 保護は、PCB が冷却剤スプレー、洗浄水、または切断領域からの金属粒子汚染にさらされる可能性のある環境に設置される場合に必要です。ほとんどの CNC コントローラー PCB は密閉キャビネットに完全に密閉されており、IP67 は必要ありません。 A350-8101-T184 の IP67 定格は、機械本体、機械に取り付けられた密閉ハウジング内、または環境への暴露が動作条件の一部となるパネル位置など、より露出した取り付け場所向けに設計されていることを示します。
Q3: A350-8101-T184 の 24VDC 電源は CNC 電源から直接供給できますか?
はい。CNC 電源の 24VDC レールが、システム内の他のすべての 24V 負荷とともに A350-8101-T184 の 15A の電流需要を供給するのに十分な容量を備えている場合に限ります。合計 24V 負荷が電源の定格に近づく場合は、高電流負荷 (A350-8101-T184 を含む) 用の専用 24VDC 電源が適切な場合があります。 24VDC の供給能力を確認するには、機械の電気マニュアルを参照してください。
Q4: ファナックモジュールのステータスコードとして使用される7セグメントLEDパターンの種類は何ですか?
ファナックでは、ドライブモジュール (サーボ、スピンドル、電源) に 2 桁の 7 セグメント LED ディスプレイを使用して、2 文字のコードを表示します。通常の動作状態は、通常、ダッシュまたは特定の数字の組み合わせで示されます。アラーム状態には、さまざまなアラーム カテゴリをカバーする数値コード (たとえば、「01」から「99」まで) が表示されます。 7 セグメント ディスプレイを備えたファナック モジュールの特定のコードの意味は、対応するモジュールのメンテナンス マニュアルに記載されています。
Q5: A350-8101-T184 はどのように交換されますか? それはプラグインまたははんだ付けコンポーネントですか?
交換方法は、A350-8101-T184 が特定の機械アセンブリにどのように取り付けられているかによって異なります。 FANUC システムの PCB モジュールは通常、別のボードに直接はんだ付けされるのではなく、コネクタ (エッジ コネクタ、ヘッダ コネクタ) に取り付けられます。 T184 ボードがプラグイン コネクタ経由で接続されている場合、交換はフィールド サービス可能な操作です。密閉アセンブリに統合されている場合は、PCB だけではなく、密閉ユニット全体を交換する必要がある場合があります。機械の電気文書で取り付け配置を確認してください。
