| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2202-0753 |
FANUC Alpha SVM2-12/12は、2軸サーボアンプモジュールです。 「SVM2」は、1 つの物理的筐体内に 2 つの軸が入っていることを意味します。 「12/12」は、2 軸それぞれの連続定格出力電流が 12A であることを示します。 2 つのサーボモーター (軸ごとに 1 つ) は独立して駆動しますが、モジュール内の同じ共有 DC バス接続から駆動します。

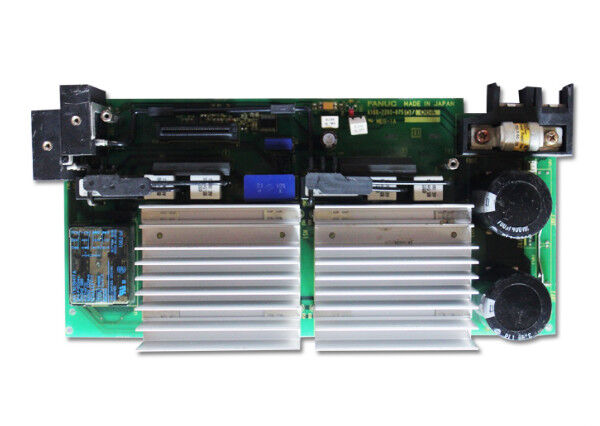

A16B-2202-0753 は、このモジュール内のプリント基板です。CNC からのサーボ コマンドを解釈し、両軸の電流制御ループを実行し、エンコーダ フィードバックを処理し、保護ロジックを実行し、パワー デバイスへのゲート駆動信号を生成する制御電子機器です。
| パラメータ | 価値 |
|---|---|
| モジュール | SVM2-12/12 (2軸、1軸あたり12A) |
| 取締役会の役割 | 制御基板 |
| ドライブインターフェース | タイプA (A06B-6079-H201) + FSSB (A06B-6096-H201) |
| ロジック電源 | DC24V |
| 軸 | 2 |
| 保護 | OC、OV、SC、OT |
| 配線基板 | A16B-2202-0750 (別途) |
A16B-2202-0753 は、両方の軸チャネルの保護を実装しています。
過電流保護:安全制限を超える出力電流を検出し、パワーデバイスが損傷する前にドライブをトリップします。
過電圧保護:DC バス電圧を監視します。バス電圧が（回生または電源過渡により）定格最大値を超えると、保護回路が作動します。
短絡保護:モーター端子またはモーターケーブル内の低インピーダンス障害を検出し、影響を受ける軸出力を直ちに無効にします。
過熱保護:サーミスターを介してヒートシンクの温度を監視します。温度がアラームしきい値まで上昇すると、熱損傷が発生する前にドライブがトリップします。
SVM2-12/12 PCB 障害:2軸サーボアンプユニットで解除できない軸アラームが発生しました。配線基板と電源デバイスは正しくテストされます。 A16B-2202-0753 制御 PCB が障害の原因として特定されます。交換すると両方の軸チャネルが復元されます。
FSSB から Type-A システムへ:Type-A サーボ ドライブを備えたマシニング センターは、FSSB 対応の交換用 SVM2-12/12 でアップグレードされます。 A16B-2202-0753 PCB は、変更せずに両方のバリアントに対応します。
Q1: A16B-2202-0753 は SVM2-12/12 の配線基板または制御 PCB ですか?
A16B-2202-0753 は制御 PCB (電子処理層) です。配線ボード (パッシブ コネクタ インターフェイス層) は A16B-2202-0750 で、DC バス、モーター ケーブル、エンコーダ コネクタ、および CNC インターフェイス ケーブルへの物理接続を処理する別個のボードです。 2 つのボードは SVM2-12/12 モジュール ハウジング内で連携して動作します。
Q2: A16B-2202-0753 の交換にはサーボパラメータの変更が必要ですか?
いいえ。サーボ パラメータ (軸ゲイン、エンコーダ タイプ、電流制限) は、サーボ アンプ PCB ではなく、CNC のメイン パラメータ メモリに保存されます。 A16B-2202-0753 を交換すると、CNC のパラメータ セットに影響を与えることなく、制御ハードウェアが復元されます。交換品を取り付けた後、機械を完全な生産サイクルに戻す前に、すべての軸が低速でサーボ準備完了状態に達していることを確認します。
Q3: SVM2-12/12 が動作する DC バス電圧はいくらですか?
SVM2-12/12 は、200 ～ 230VAC 入力から 283 ～ 325VDC を供給する PSM (電源モジュール) によって供給される DC バスから電力を供給します。仕様に記載されている 24VDC は、制御ボードのみのロジック/インターフェイス電源であり、モーター駆動電圧ではありません。モーター出力段は高電圧 DC バスで動作します。
Q4: SVM2-12/12 モジュール全体を取り外さずに、A16B-2202-0753 を個別に交換できますか?
PCB は SVM2-12/12 モジュールの内部コンポーネントです。 A16B-2202-0753 にアクセスするには、モジュールをドライブ キャビネットから取り外して開く必要があります。配線基板をモジュールハウジング内に残したまま、PCB を取り出して交換することができます。再組み立て後、モジュールが再取り付けされてテストされます。モジュール全体を取り外す必要がありますが、交換にはモジュール外部の再ケーブルは必要ありません。
Q5: SVM2 シリーズの A16B-2202-0750、0751、0752、0753 の違いは何ですか?
これらは、さまざまな SVM2 電流定格構成に対応するさまざまなボードです。
配線ボード (0750 ～ 0752) は、さまざまな電流レベルの物理コネクタ構成を処理します。 A16B-2202-0753 は制御基板であり、配線基板ではありません。間違ったタイプのコンポーネントを受け取らないように、正確な部品番号で注文してください。
