ミツビシ MC1619-1 MELDAS M300 CNC用の M3/MCシリーズ プリント回路板 部品番号 A3002 新品・改装済み

概要

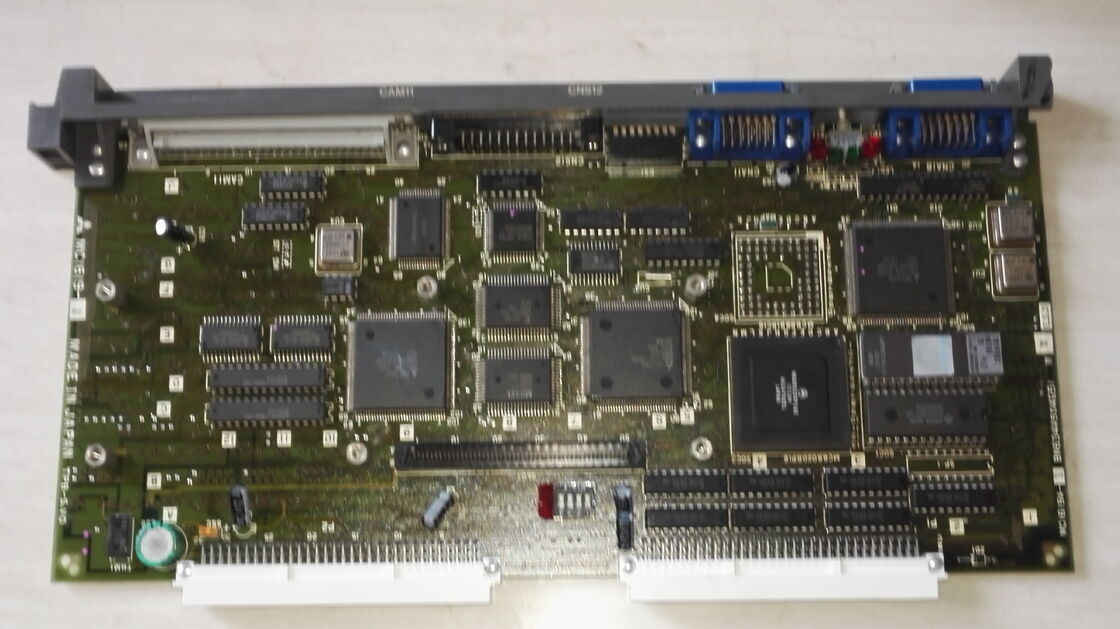

について三?? MC1619-1(カタログコードA3002) は,三?? MELDAS M300 CNC制御プラットフォーム用に設計されたM3/MCシリーズ印刷回路板である.

M3/MCボードファミリーのPCBと同様に it is an application-specific component — configured for a defined function within the M300 system's control architecture and not interchangeable with boards from other CNC generations without confirmed compatibility review.

MELDAS M300シリーズは,CNCの歴史において重要な位置を占めています.これは,高性能機械ツールの制御の基準を 1980 年代後半から 1990 年代初頭まで設定しました.

M300を装備した多くのターニングセンター,加工センター,そしてその時代の多軸機械は,今日も生産環境で運用されています.プラットフォームの堅牢な構造と交換板の継続的な利用性によって支えられています.

M300システムのPCBが故障すると 機械は停止します

パラメータの調整はできず 機能が回復します正確な交換ボードの調達 確認された部品番号のマッチを設置されたボードのラベルに比べて確認 直接生産への帰路です.

MC1619-1は新品 (A3002) と工場でテストされたリニューアルされた状態 (MC1619-1-EX,A3002EX) で提供されています.改造されたバージョンが完全評価され,認定された三?? 修理技術者によって元の仕様に復元された.

主要な製品情報

MELDAS M300 プラットフォーム MC1619-1 の文脈

M300シリーズは,1986年の導入から1994年の生産停止までの大部分の間,三?? 電力の旗艦のCNC制御システムであった.

16ビットが業界標準だった時代に 32ビットプロセッサのアーキテクチャに構築されましたM300は,その時代の高性能機械に必要な処理速度と多軸調整能力を提供しました.

M500シリーズはM300の能力を継続し,ドライブキャビネットデザインを凝縮した.

M3/MC回路板ファミリーは,M300の制御機能を実装するハードウェア層である.

このファミリーには,CNC制御タスクの全範囲をカバーするボードが含まれます. 主なCPUとメモリボード,ディスプレイインターフェースボード,システムROMボード,シーケンスのデバイスボード,バックプレーンと相互接続装置専門的な機能ボード.

各ボードはMC前記シリーズでユニークな部品番号を持ち,各ボードはM300制御キャビネットのバックプレーンで定義されたスロットまたは位置を占めています.

The MC1619-1 fits within this family as a component whose specific role within the M300 system is confirmed by the physical installation and the system documentation associated with the machine on which it is installed.

Mitsubishi Electric's MEAU spare parts portal and service network maintain availability of the M3/MC board family to support M300-equipped machines across their extended service lives — a commitment to legacy support that reflects both the installed base's continued activity and the practical impossibility of upgrading all M300-equipped machines simultaneously.

新品 と 改造 品 の 適正 な 供給 条件 を 選ぶ

MC1619-1は三?? 電力の認可部品ネットワークから2つの確認された供給条件で提供されています.

新しい状態 (A3002) は,M300の生産期間中に新しいマシンにインストールされたものと同じ原始,修理されていない,工場新鮮なボードです.

新しいボードには,工場の完全な仕様があり,認可された三?? 部品ネットワークから入手可能な場合,部品に適用される製造者の保証条件があります.新品と予算許可が付与されている機械の場合初期使用寿命が最大になる.

改装状態 (MC1619-1-EX,A3002EX) は,必要に応じて返品,評価,修理されたボードです.製造元の仕様に従って,三?? 電気の資格のある修理技術者によってテストされました.

Mitsubishiのリニューアルされたボードは ストックに戻る前に 新しいボードと同じ電気的および機能的仕様を満たしていることを確認するためにテストされます.

The refurbished variant is backed by Mitsubishi's one-year warranty on refurbished parts — a meaningful assurance given that the repair work was performed by the OEM's own technical staff rather than a third-party repair shop.

M300の機械は,ダウンタイムコストを最小限に抑えるのが優先事項である生産環境で動作する.リニューアルされたバージョンは,通常,ストック利用への迅速な経路を提供します.特に M300 の生産停止以来 数十年で新品が枯渇した板の場合は.

注文時に両条件の利用可能性を確認してください ストックレベルが変動します

正確なボードの識別 部品番号の確認

M300のPCB交換を注文する前に 最も重要なステップは 失敗したボードのラベル上の部品番号の直接的な物理的な検証です

M3/MCシリーズは,類似のプレフィックス構造を持つ多くのボードを含んでいます. MC415,MC431,MC721,MC943A,MC0119,MC161-1,MC1619-1 と 他 により機能が異なっており,表面的な部品番号の類似性にも関わらず,互換性がない.

設置されたボードのMC1619-1ラベルは,カタログコードA3002と交差して,正しい交換を確認します.

同等の表記 MC16191 (ハイフンなし) は,文句なしで参照される同じ部分です.部分番号のフィールドにハイフンをサポートしない一部の調達およびデータベースシステムに表示されているように.

失敗したボードのラベルが 損傷したり 欠落したり 読み取れないとき正確な交換を特定するには,機械のメンテナンスのドキュメント,特に機械のM300変種のためのハードウェア接続と部品マニュアルにアクセスする必要があります..

M3/MCシリーズでは,物理的な形状要素のみに基づいて置き換える試みは信頼性がない.複数のボードが異なる機能を果たしながら同じ機械的な封筒を共有しているため.

ESD の 操作,保護,設置

MC1619-1を含むすべてのM3/MCシリーズPCBは静的感受性電子組成物である.静電放電 (ESD) の損傷は,工業電子機器における PCBの早期故障の主な原因である. and it is particularly insidious because ESD damage may not produce an immediate failure — instead producing latent damage that manifests as intermittent faults or reduced service life months after the damaging event.

正確な処理手順には,ESDの手首帯が既知の地面に接続され,ESDの安全な作業面と,輸送中に抗静的パッケージが必要です.パネルは,設置直前にESDバッグから取り外すのみ.

The M300 control cabinet power must be fully isolated and verified off before the failed board is removed and the replacement installed — hot-swapping M300 boards is not supported and risks damaging both the board and the control cabinet's backplane.

装置を設置した後,生産を再開する前に,機械のパラメータは,機械製造者または操作者のバックアップに比べて確認されるべきです.M300のメモリアーキテクチャにおけるボードの役割に応じて,いくつかのボードの交換がパラメータ保持に影響を与える可能性があるため.

よくある質問

Q1: MC1619-1 が私の機械の 正確な交換機であることを どうやって確認できますか?

失敗したボードのラベルに印刷された部品番号を直接読み取ります.ボードラベルは最終的な識別です.A3002 カタログコードのマッチを確認するために,Mitsubishiの M3/MC シリーズ部品カタログまたはマシンのハードウェア保守マニュアルにラベル番号をクロス参照してください.

M3/MCシリーズ内の複数のボードが類似した形状要素を共有しているため,ボードの位置や外観だけに頼ってはいけません.ボードラベルが損傷した場合,機械の接続マニュアルを参照するか,機械のモデルとシリアル番号で三?? 電気の部品サポートチームと連絡してください.

Q2: MC1619-1 (A3002) と MC1619-1-EX (A3002EX) の違いは何ですか?

MC1619-1 (A3002) は,元の工場仕様で修理されていない新しいボードです. MC1619-1-EX (A3002EX) は,改装されたバージョンです.必要に応じて修理改造されたボードは,三?? の1年間の改造部品保証が保証されています.

ほとんどのメンテナンスアプリケーションでは どちらも電気的に等価です. 選択は通常,利用可能性とコストに左右されます.古い部品番号のストック利用性がよくある.

Q3:M300 CNCは1994年に生産が中止されました. 代替ボードはまだ入手できますか?

そうです 三?? 電機は 生産終了後にも 古いCNC世代に 備品を用意しています設置された機械基地の支援へのコミットメントの一環として.

M300シリーズのボードは,在庫に応じて新品と改造品の両方で,認可された三?? 電動アメリカス (MEAU) パーツポータルとサービスネットワークを通じて入手可能である.

特定の部品番号の入手可能性は,時間とともに変化し,必要に応じて確認されるべきです.第三者のCNC部品サプライヤーは,M300シリーズボードのストックも保持しています.試験過剩または修復状態で通常.

Q4: M3/MCシリーズPCBを交換する前に,CNCパラメータをバックアップするべきですか?

M300,NCパラメータ,PLCプログラム,PLCシステム,PLCシステム,PLCシステム,PLCシステムM3/MCアーキテクチャの特定のボードでバッテリー対応の RAMに保存されます.

このメモリ構造の一部を構成するボードを交換する (または,システムから電源が取り除かれる間,任意のボードを交換する) は,現在のバックアップが排除するパラメータ損失のリスクを伴う.

バックアップがない場合は,安全に生産を再開する前に,機械のパラメータは機械製造者の元のドキュメントから手動で再入力する必要があります.

Q5: MC1619-1 を操作する際には,どのようなESD 予防措置が必要ですか?

MC1619-1は,すべてのM3/MCシリーズPCBと同様に,静的感受性のある組み立て物です.ボードを操作する際には,常に確認されたアースに接続された接地されたESD腕帯を使用します.ESD安全なマットで作業します.

設置するまで 抗静的パッケージに保管しますM300の制御キャビネットがオフに電源を供給し,故障板を取り除くか,交換をインストールする前にメイン断線をロックされていることを確認.

板の部品側やコネクタを裸手で触らないでください.

この注意事項は,故障したボードの取り外しと交換ボードの設置の両方に適用されます. 設置中に新しいボードに ESD 損傷を与えると,元の故障と同じくらい費用がかかります.
