| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-1212-0211 |
FANUC シリーズ 0-C (F0C) CNC アーキテクチャでは、メモリ ボードは、CNC が機能するために必要なすべてのデータを保存し、提供するボードです。
CNCシステムソフトウェア:CNC が G コードを解釈し、軸の動きを管理し、スピンドルを制御し、オペレーター インターフェイスを処理する方法を定義するマシン実行可能なファームウェアは、すべてメモリ ボードからロードされます。
PMCラダープログラム:冷却剤、ツールチェンジャー、ドアインターロック、およびすべての機械周辺シーケンスを制御する機械シーケンスロジック (組み込み PLC プログラム)。ラダープログラムはメモリボードに保存され、PLC スキャンサイクルごとにメモリボードから実行されます。
CNC 加工プログラム:オペレータまたはプログラマによって作成されたパート プログラム。CNC のプログラム メモリ領域に保存されます。メモリ ボードの容量によって、CNC が保持できるプログラム ライブラリの数と大きさが決まります。
パラメータ:マシン固有の構成データ (軸の割り当て、補正値、速度制限、および PMC データ)。汎用 CNC 制御が、インストールされている特定のマシンで正しく動作するようになります。

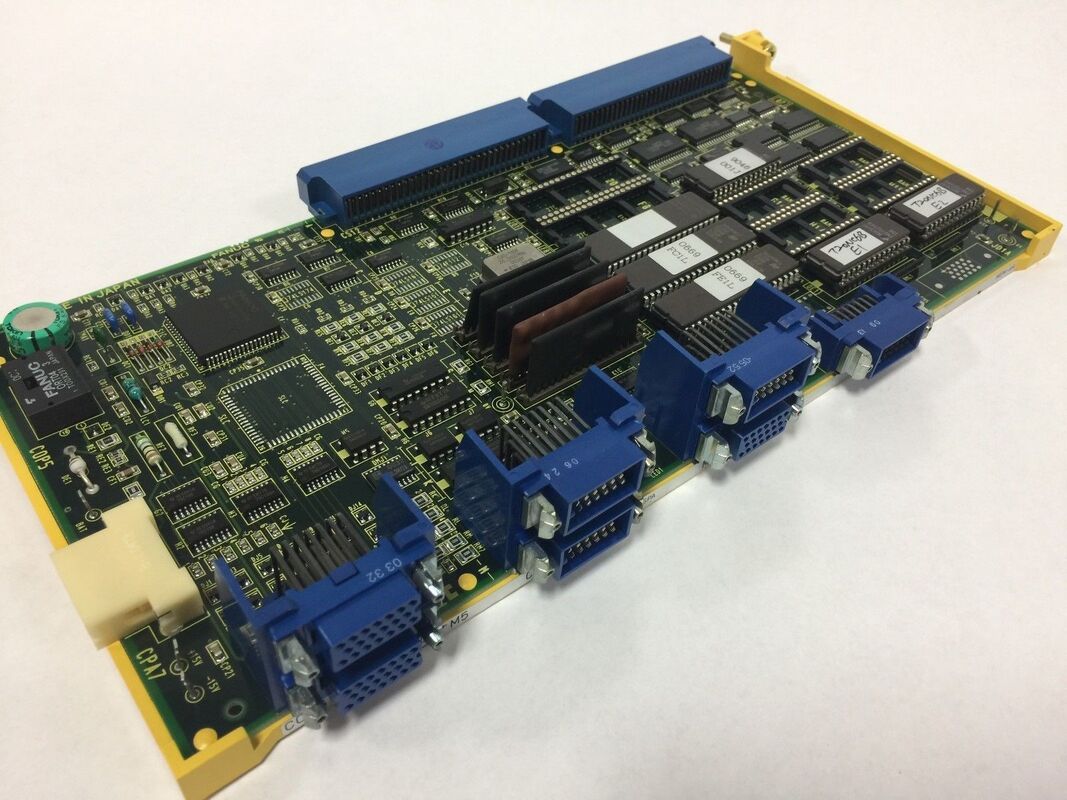

A16B-1212-0211 は、F0C CNC システムのすべてのデータを伝送するメモリ ボードです。
| パラメータ | 価値 |
|---|---|
| CNCシステム | ファナックシリーズ0-C（F0C） |
| 互換性がある | 0-MC、0-TC (および関連構成) |
| 関数 | システムメモリ、PMC、プログラム、パラメータ |
| 工事 | 非表面実装基板 |
| シリーズ | A16B-1212 |
シリーズ 0-C では、A16B-1212-021x シリーズの複数のメモリ ボード バリアントが使用されており、それぞれの機能がわずかに異なります。
A16B-1212-0210:シリアル スピンドル出力のない基本的な 0-C メモリ ボード。ドライブのダイレクトパラレルインターフェイスを介してデジタルサーボドライブとスピンドルドライブを駆動します。最大128KBのプログラムメモリ、PMC-L、モノクログラフィックス、RS-232C通信をサポート。
A16B-1212-0211:同じ 021x メモリ ボード ファミリのバリアントで、メモリ容量とインターフェイス機能の特定の組み合わせで F0C CNC 制御構成を提供します。
A16B-1212-0216:0-C シリアル メモリ ボードには、光ファイバー シリアル スピンドル インターフェイスが追加されており、CNC がデジタル シリアル リンクを介してファナックの次世代シリアル スピンドル ドライブと通信できるようになります。
F0C CNC メモリボードの障害:FANUC 0-MC マシニング センターは、システム アラーム、特にメモリ整合性エラーを示す RAM パリティ アラーム (910 または 911) を開発します。電源とボードの取り付けが正しいことを確認した後、A16B-1212-0211 メモリ ボードが障害であると特定されます。バックアップからマシンの PMC プログラムと CNC パラメータをロードした交換用ボードは、マシンを完全な動作に復元します。
メモリボードの予防交換:CNC 改修中の 0-TC ターニング センターでは、コンポーネントの体系的な更新の一環としてメモリ ボードが交換されています。新しい A16B-1212-0211 は、内容がマシン ビルダーのバックアップから再ロードされるため、PMC の再プログラミングやパラメータの再入力を必要とせずに、メモリ ボードの耐用年数をリセットします。
Q1: A16B-1212-0211 を交換すると、CNC プログラムはどうなりますか?
メモリ ボードのバッテリ バックアップ付き RAM に保存されているプログラムとパラメータは、ボードを交換すると失われます。新しいボードにはマシン固有のコンテンツは含まれていません。交換する前に、すべての CNC プログラム、ツール オフセット、ワーク オフセット、機械パラメータ、および PMC ラダー プログラムを外部デバイス (RS-232C バックアップ PC、メモリ カード、古い 0-C システムの場合はテープ カセット) にバックアップします。交換用ボードを取り付けたら、バックアップしたデータをすべて復元します。
Q2: PMC プログラムは、交換用 A16B-1212-0211 にどのようにロードされますか?
0-C の PMC ラダー プログラムは、通常、専用の PMC ROM チップまたは PMC プログラム バックアップ ファイルに保持されます。マシンの PMC プログラムが別の PMC ボード (PMC-M など) の ROM チップに保存されている場合、メモリ ボードを交換してもプログラムは失われません。 PMC プログラムがメモリ ボードの RAM に保存されている場合は、新しいボードを取り付けた後にバックアップから復元します。元のマシン ビルダーのバックアップが存在しないマシンの場合は、マシンのドキュメントから PMC プログラムを再作成する必要がある場合があります。
Q3: シリーズ 0-C CNC の RAM パリティ アラーム (910 または 911) は何を示しますか?
RAM パリティ アラーム 910 は CNC のデータ RAM のパリティ エラーを示し、アラーム 911 はプログラム RAM のパリティ エラーを示します。どちらもメモリの完全性の障害を示しています。メモリ ボード上の RAM チップに障害が発生したか、メモリ ボードのバッテリに障害が発生し、停電中にバッテリ バックアップ式 RAM のデータが失われる可能性があります。メモリボード自体が故障していると判断する前に、まずバックアップバッテリの電圧を確認してください。
Q4: シリーズ 0-C の PMC-L と PMC-M の違いは何ですか?また、選択はメモリ ボードに影響しますか?
PMC-L (ラダー) は、0-C メモリ ボード自体に組み込まれた、よりシンプルな PMC バリアントです。別個の PMC ボードを使用せずに、基本的なマシン シーケンス機能を処理します。 PMC-M (マスター) は、より複雑なマシン シーケンス ロジックに別個の専用 PMC ボード (A16B-1211-0910 など) を使用する、より高性能な PMC バリアントです。 PMC-M を使用するシステムでは、メモリ ボードの内蔵 PMC-L 機能は使用されず、PMC プログラムは A16B-1212-0211 ではなく別の PMC ボードに常駐します。マシンがどの PMC タイプを使用しているかを知ることで、メモリ ボードから具体的にどのプログラムのバックアップが必要かが決まります。
