| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-0009-0320 |
A06B-6047 シリーズは、ファナックの DC サーボ ドライブ世代、つまり AC ブラシレス Alpha シリーズの前の時代を表しています。これらのドライブは、ブラシ型 DC サーボ モーターを搭載した FANUC CNC 工作機械に動力を供給します。
ドライブは 2 つのフィールド名で認識されます。
「Mシリーズ」：これらのドライブが使用するファナック DC サーボ モーターの世代を特定します。
「イエローキャップドライブ」:関連する DC サーボ モーターの黄色のエンコーダー キャップにちなんで名付けられ、初期の「黒いキャップ」世代に代わって付けられました。この視覚的な識別子は、ファナックの従来の機械を保守する技術者の間ではよく知られています。

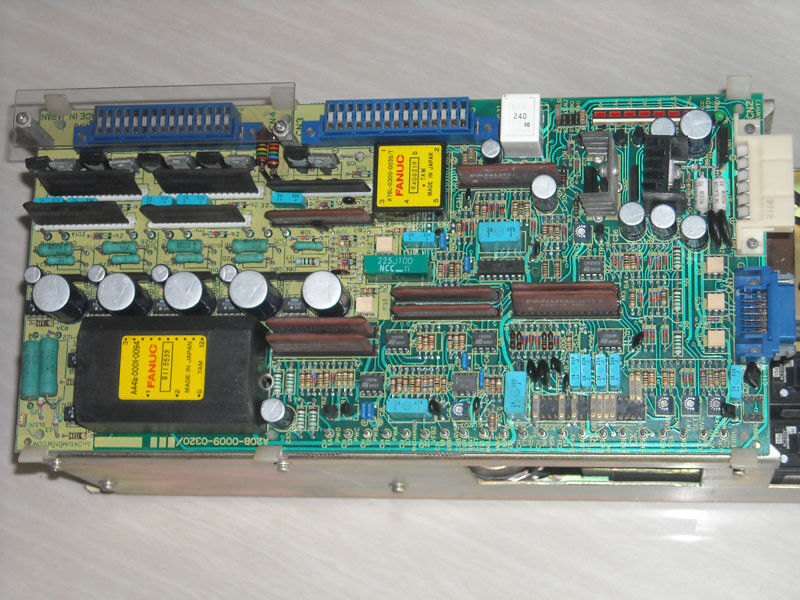

A20B-0009-0320 は、これらの単軸 A06B-6047 ドライブ内の速度制御ボードです。 GE Fanuc Spares は、完全な互換性リスト A06B-6047-H002、H003、H040、H041、および H104 を確認しています。
| パラメータ | 価値 |
|---|---|
| 関数 | 速度制御基板 |
| 互換性がある | A06B-6047 (H002、H003、H040、H041、H104) |
| テクノロジー | DCサーボ |
| モーターの種類 | M シリーズ イエロー キャップ DC サーボ |
| 改訂 | /03F、/05B、/07C、/09D、/10D、/12D、/15E、/16E |
| 交換 | コア交換可能 |
A20B-0009-0320 には、古いものにもかかわらず、包括的なアフターマーケット サービス サポートが付いています。
生産中の M シリーズ マシンの耐用年数が長いため、このボードは定期的に要求されるスペアパーツになっています。
A06B-6047-H002 速度制御障害:CNC 旋盤の X 軸速度制御アラームは、A20B-0009-0320 に遡ります。インストールされているリビジョンが確認されました (/10D)。一致するリビジョンの交換品には、元のボードから転送されたジャンパ設定が取り付けられます。速度制御が復元されます。
レガシー CNC 機械の改修:長時間稼動している M シリーズ CNC マシンを備えた生産施設では、計画されたメンテナンス サイクルの一環として、A20B-0009-0320 ボードを積極的に交換しています。
Q1: 6047 DC サーボ ドライブとそれ以降の Alpha (A06B-6079) AC サーボ ドライブの主な違いは何ですか?
A06B-6047 は、電機子電流調整を使用して DC (ブラシ) サーボ モーターを駆動します。モーターには物理的なブラシと整流子が付いています。 A06B-6079 Alpha シリーズは、三相 PWM 電流制御を使用して AC (ブラシレス) サーボ モーターを駆動します。 DC から AC への移行により、より高い信頼性 (ブラシの磨耗なし)、より高い効率、より優れた高速性能がもたらされました。 A20B-0009-0320 は DC 時代のハードウェアです。 A20B-2001-0930 クラスは AC Alpha 時代に使用されます。
Q2: A20B-0009-0320 にはなぜこれほど多くのリビジョン バリアントがあるのですか?
6047 ドライブ シリーズは、長年のファナック CNC 生産に及ぶ長い生産寿命を持っていました。この期間中に、コンポーネントの入手可能性が変化し、回路が改善され、互換性の問題が解決されるにつれて、改訂が蓄積されました。 8 つ以上の確認済みリビジョン バリアント (/03F ～ /16E) では、交換品を注文する前にリビジョンを一致させることが重要です。
Q3: A06B-6047 単軸ドライブではどのようなモーターが駆動されますか?
A06B-6047 は、M シリーズ (イエロー キャップ) DC サーボ モーターを駆動します。これらは対応する時代の FANUC DC サーボ モーターで、通常は黄色のエンコーダー キャップ カバーで識別されます。正しい速度制御性能を実現するには、モーターの定格電圧、定格速度、エンコーダーのタイプがドライブの構成と一致している必要があります。
Q4: A20B-0009-0320 はスピンドル用途に使用できますか?
規格 A20B-0009-0320 はサーボ軸アプリケーションで確認されています。スピンドル バリアント (#SPL) にはコア交換が必要で、ゲインまたはパラメーター スケーリングが異なる場合があります。標準と #SPL バリアントのどちらかを選択する前に、アプリケーションのタイプを確認してください。
