| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

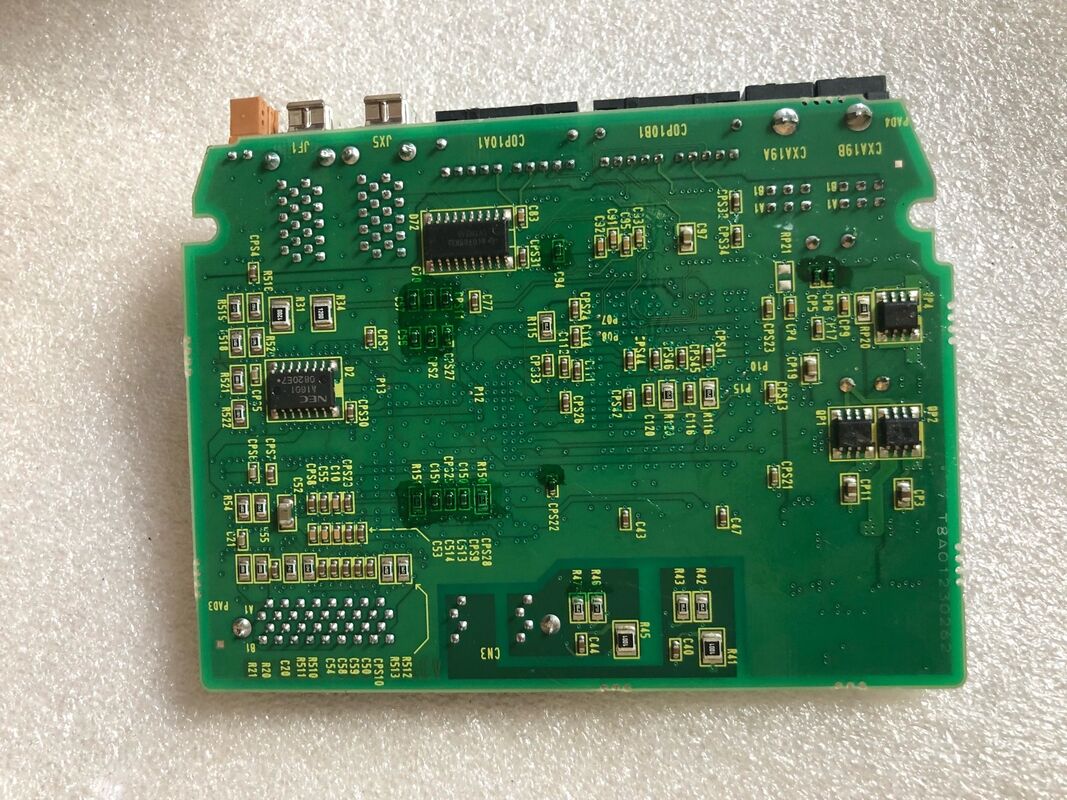

| モデル番号 | A350-2101-T058 |
ファナックの部品システムでは、同じ物理 PCB に対して 2 つの並列番号付け規則を使用しています。
商業注文番号 (A20B-2101-xxxx):注文書、メンテナンス文書、市販のスペアパーツリストで使用される番号。これはファナックのメンテナンスマニュアル、スペアパーツリスト、サービスドキュメントに記載されている番号です。
PCB 製造番号 (A350-2101-Txxx):内部の図面参照番号はボード自体に印刷されています。これはファナックの製造参照番号であり、回路基板製造レベルで特定の PCB 設計を識別する番号です。
A350-2101-T058 製造番号は、A20B-2101 商用シリーズのボードに対応します。確認されたペアの例:
A350-2101-T058 は、Alpha-i ドライブ ボード ファミリの対応する A20B-2101 ボードの製造ラベルです。
| パラメータ | 価値 |
|---|---|
| 製造番号 | A350-2101-T058 |
| シリーズ | A350-2101 |
| メーカー | ファナック株式会社 |
| PCB ファミリ | A20B-2101 (Alpha-i ドライブボード) |
| 応用 | Alpha-i サーボ/スピンドル駆動システム |
A20B-2101 シリーズ (製造番号は A350-2101-Txxx の範囲にあります) は、Alpha-i 世代のファナックのドライブ制御および電源 PCB をカバーします。
Alpha-i aiSV サーボ ドライブ ボード:2 つのサーボ軸の電流制御ループを同時に実行するデュアルチャネル HRV 制御ボードが含まれます。これらは、SVM2 シリーズ 2 軸サーボ モジュール内の制御インテリジェンスです。
Alpha-i スピンドルアンプ制御ボード:aiSP スピンドル ドライブ モジュールでのスピンドル モーターの速度調整、方向、および電流制御を管理します。
電源モジュールボード:接続されているすべてのサーボおよびスピンドルモジュールに DC バスを提供する PSM (αi PS シリーズ) 用の PCB が含まれます。
βiシリーズドライブボード：経済的な CNC 構成で使用される βi シリーズ サーボ ドライブ用のコンパクトなサーボ アンプ ボードが含まれます。
A350-2101-T058 は、このファミリーの中で 1 つの特定の機能を果たします。基板ラベルの製造番号は、正しい交換品を入手するための正式な識別情報となります。
ボードラベルからのドライブモジュール PCB の識別:保守技術者が、Alpha-i ドライブ モジュールから故障した PCB を取り外します。ボードのラベルには A350-2101-T058 と書かれています。この製造番号を使用して、技術者はドライブ モジュールのスペアパーツ リストから正しい交換品を特定し、交換用ボードを注文します。
スペアパーツの在庫:ある施設では、基板ラベルの A350 製造番号によって識別されるドライブ PCB スペアを管理しています。 A350-2101-T058 は、計画メンテナンス在庫の一部として、他の Alpha-i ドライブ ボードと一緒に在庫されています。
Q1: A350-2101-T058 に対応する A20B の商業注文番号を見つけるにはどうすればよいですか?
このボードが取り付けられている特定のドライブ モジュールについては、FANUC Alpha-i シリーズ メンテナンス マニュアルのスペアパーツ リストと A350-2101-T058 を相互参照してください。スペアパーツ リストは、各 PCB スロットをその製造番号、およびほとんどの場合、対応する商業注文番号にマッピングします。ファナックの技術サポートでも、製造番号と受注番号の対応を確認することができます。
Q2: A350-2101-T058 は、製造番号または商業注文番号のいずれかを使用して注文できますか?
ほとんどのファナック スペアパーツ サプライヤーは、市販の A20B 注文番号でボードを在庫しています。サプライヤーに連絡する場合は、A350-2101-T058 製造番号を提供してください。サプライヤーは、対応するために該当する商業注文番号を相互参照します。一部のサプライヤーは両方の番号付けシステムで部品をリストしています。注文を確定する前に、ボードが取り付けられているユニットと一致していることを必ず確認してください。
Q3: A350-2101-T058 にはさまざまなリビジョンがありますか?
商用番号付きボードと同様に、製造番号付きボードにもリビジョン文字を追加できます (A350-2101-T058/01A など)。リビジョン接尾辞は、同じ PCB 設計内のハードウェアのアップデートを識別します。通常、それ以降のリビジョンには下位互換性があります。ご注文の際は、ボードのラベルに記載されているリビジョンの接尾辞を含む完全な製造番号をご指定ください。
Q4: Alpha-i ドライブ モジュールの A350-2101-T058 を交換する場合、どのような注意事項が適用されますか?
Alpha-i ドライブ モジュールを開く前に、DC バスが安全な電圧まで放電していることを確認してください。コンデンサの充電は充電インジケータ LED に表示されるか、校正済み DC 電圧計で測定できます。 PCB は、接地されたリスト ストラップ、ESD 安全な作業面、輸送用の静電気防止パッケージなど、ESD 予防策に従って取り扱う必要があります。ドライブの電源パラメータは PCB ではなく CNC に保存されるため、ボード交換後にパラメータを再入力する必要はありません。
Q5: A350-2101-T058 製造ボードは、A20B-2101 商用ボードと同じ物理 PCB ですか?
はい。 A350-2101-T058 とそれに対応する A20B-2101 商用ボードは同一の物理 PCB です。製造番号は製造時に基板に印刷されています。商業注文番号は、購入および文書化のために外部で使用されます。どちらのリファレンスも同じボードを示しています。違いは、その番号がどのコンテキスト (ワークショップと購入) で使用されているかです。
