| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2200-0341 |
FANUCシリーズ 0-C CNCアーキテクチャではPMC (プログラム可能なマシンコントローラー) は,切断運動以外のすべてのマシン機能を制御する梯子プログラム冷却液,水力学,ツール交換器,ドア・インターロック,操作パネルの反応は全てPMCの階段によって制御されます.

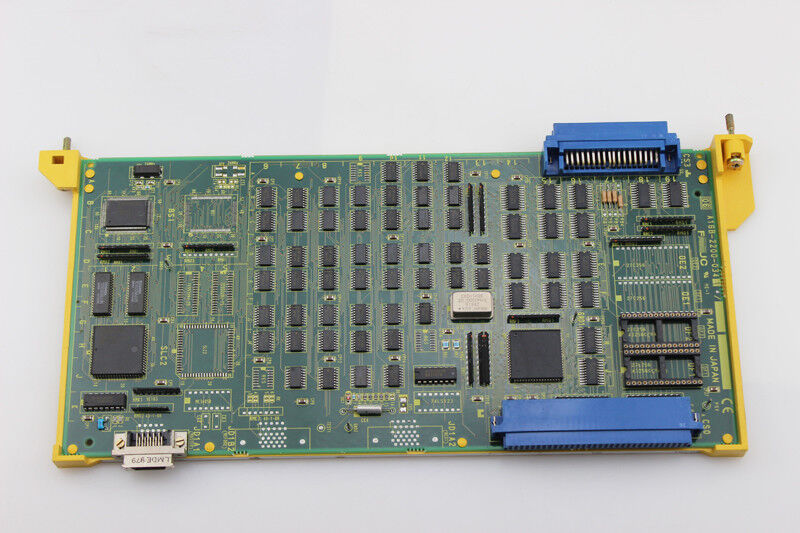

"PMC-M"は,0-Cシリーズシステムに搭載された特定のPMCモデルを識別する.A16B-2200-0341は,PMC-MのROMマスターボードであり,PMCのプログラムメモリ (ROM) を含み,I/Oリンクマスターとして機能するPCBです..
| パラメータ | 価値 |
|---|---|
| 理事会の機能 | PMC-M I/O リンク ROM マスター |
| 修正 | /04B (PMC-M), /09A (PMC-M2) |
| CNC システム | 0-Cシリーズ |
| ロボット | PMC-M2 ロボット バリアント (/09A) |
| インターフェース | I/Oリンク (マスター) |
| シリーズ | A16B-2200 |
A16B-2200-0341は,異なるアプリケーション指定を持つ複数のハードウェアバージョンで存在します.
/04B (PMC-M):シリーズ0-C CNC機械ツールのアプリケーションのための標準的なPMC-M構成.PMC-Mは,CNCの機械インターフェースのためのベース・レッダープログラム実行とI/O・リンクマスター機能を提供します.
/09A (PMC-M2 ロボット ROM IO リンクボード):ロボットアプリケーションのためのネクストデイオートメーションによって確認された後の改訂. "M2"の指定は,PMC-Mの能力レベルを向上させることを識別する.このバージョンは,配列制御とI/Oリンク通信のためにPMC-Mアーキテクチャを使用するFANUCロボットコントローラに対応しています..
0-C シリーズ CNC PMC 板の欠陥:FANUCシリーズ0-C CNCはPMCアラームを展開します. 機械配列が応答を停止し,I/Oリンク通信が失敗します. A16B-2200-0341が故障であると識別されます.交換はPMCの梯子実行とI/Oリンク通信を復元する.
ロボット PMC-M2ボードのメンテナンス:PMC-M2アーキテクチャを使用する FANUC ロボットコントローラには,シーケンスの制御ボードとして A16B-2200-0341/09A が必要である. /09A 改訂は,調達前に明確に識別される.
Q1: A16B-2200-0341の PMC-M (/04B) と PMC-M2 (/09A) の違いは何ですか?
/04B改訂は,シリーズ0-C CNCアプリケーションの標準 PMC-M 構成である./09Aは,PMC-M2変種です. 次の日自動化によってロボットアプリケーションで確認されたPMC能力レベルが向上しました."M2"の指定は,基本PMC-Mと比較して,より高いプログラムステップ容量または拡張命令セットを示します.代替品を調達する前にボードラベルから常にインストール修正を確認.
Q2: A16B-2200-0341 を交換するには,PMC の梯子プログラムを再起動する必要がありますか?
A16B-2200-0341にはROM (Read-Only Memory) │PMCシステムソフトウェアと機械特有の梯子プログラムのコンテンツがこのボードに格納されています.ボードを空白または異なる内容のROMに置き換えると,マシンのPMC配列ロジックはバックアップから再起動する必要がありますPMCボードのメンテナンスの前に,PMC梯子プログラムのバックアップコピーを常に保持します.
Q3:A16B-2200-0341でPMC-Mを使用するCNCシステムは?
Fanuc-controller.comはA16B-2200-0341を確認しています "特に0Cシリーズのコントローラ" 0Cシリーズの世代 (0MC,0TC,0MD,0TD,0MF,0-TF) は,機械のシーケンス制御のためにPMC-Mアーキテクチャを使用した.DNCエレクトロニクスは,このボードを他のシリーズ0時代のボードと並べて,I/Oボードのカテゴリーにリストしています.
Q4:A16B-2200-0341はFANUCの独自のCNCシステムに特化したものですか? それとも第三者の機械機器にも対応できますか?
A16B-2200-0341は,この世代のCNCを使用したすべての機械メーカーによって製造された機械にインストールされた FANUCシリーズ0C CNCシステムに対応します. 日本語,ドイツ語,韓国語,イタリア語,そして台湾の機械メーカーがFANUC 0-CをCNCプラットフォームとして指定しましたこのボードはCNC生成専用で 機械メーカー専用ではありません
Q5: "I/O Link master"機能は機械にとって実用的に何を意味するのか?
I/Oリンクは,PMCをすべての外部 I/O デバイスと接続する FANUC のシリアルバスである. 操作パネルスイッチとランプ,マシンボディ I/O ユニット,および電源磁気 I/O ボード.このボードを通過するすべての96または104マシン入力信号と56または72出力信号を意味するこのボードが故障すると,PMCはすべてのマシンI/Oへのアクセスを失います.
