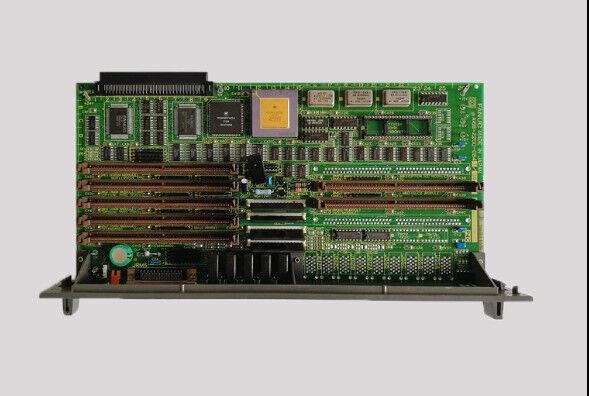

Fanuc A16B-2202-0850 コントロールボード PCB A16B22020850/02A

A16B-2202-0850 FANUC 6軸 オプション-2 CPU ボード 7 プラグインスロット / シリーズ 16/18 軸拡張 / サブCPU アーキテクチャ

オプション2 軸数をベースボードを超えて拡張する

FANUCシリーズ16/18 CNCハードウェアアーキテクチャでは,メインCPUボードは標準配置で基本軸数 (通常4軸) を処理する.機械ツールはより多くの軸を必要とします.オプション2のサブCPUボードは,この基本限界を超えてシステムを拡張します.

A16B-2202-0850はOption-2ボードの6軸変種である. 主なCPUボードが処理する以上の軸のためのサーボ軸処理を担当する専用サブCPUである..

このアーキテクチャは,この時代のFANUC CNC製品ラインに一貫して現れる:

A16B-2203-0031 (オプション-2 2軸):このセッションの他の部分で説明されている"16/18シリーズアプリケーションのための2軸拡張サブCPU.

A16B-2203-0033 (Option-2 SUB-CPUとサブCPUを組み合わせる):このセッションで確認された. このセッションで確認された.

A16B-2202-0850 (6-AXIS OPTION-2) についてこのオプションボードを通して調整される最大6つのサーボ軸を必要とする機械のための6軸拡張型

主要な製品情報

6 軸のCNC 機械ツールアプリケーション

なぜ機械はOption-2ボードに6つの軸が必要なのか?軸数は機械の機械的複雑性を反映しています.

5軸の機械加工センター,インデクサー:X,Y,Zはベース軸であり,A,B (回転軸) と第6のツールマガジン軸またはパレットインデクサーはすべてサーボ制御が必要です.

複数の塔のターニングセンター:Z,X,C (メインスピンドル),Y (追加のフレーシング),第2ターレット Z2とX2軸 複雑なターンミールセンターのための合計6つのサーボ軸

トランスフォーメータの電池:柔軟な転送マシンでは,複数の独立したサーボ軸が連続操作を通じて部品を配置します. 6軸のカウントは,完全なステーション補完をカバーします.

応用シナリオ

シリーズ18B 6軸加工センターの拡張板の障害:FANUCシリーズ18B5軸加工センターで,追加のB軸が拡張軸にアラームを発します.A16B-2202-0850が故障であると識別されます.オプションボードによって扱われるすべての6軸を復元します.

シリーズ16B 多軸回転センターの保守:複合的なCNCターニングセンターには,二重ターレットとC軸が搭載されており,オプション-2のサブCPU交換が必要です.A16B-2202-0850の6軸機能は,拡張軸セットをすべてカバーします.

よくある質問

Q1: A16B-2202-0850 を 16/18 シリーズシステムに追加すると,最大総軸数は?

シリーズ16/18メインCPUボードはベース数軸 (通常はベースメインボードで4軸) をサポートする.オプションボードに6軸を持つA16B-2202-0850を追加すると,組み合わせたシステム軸数が得られる.正確な合計は,特定のシリーズ16/18モデルに依存します.FANUCシリーズ 16/18 モデルのハードウェアドキュメントでは,各メインボードとオプション組み合わせの最大サポートされた軸数を指定しています.

Q2:A16B-2202-0850は6軸操作のために7スロットにマッチングオプションボードが必要ですか?

A16B-2202-0850ボードは 物理的なスロットと CPU インフラを備えていますがこの7つのスロットを満たす通信ボードは,6軸操作が機能するために正しく設置され,構成されなければなりません.適用される FANUC シリーズ 16/18 ハードウェア接続マニュアルは,6軸セットアップに必要なカードの構成を文書化しています.

Q3:A16B-2202-0850の交換は拡張軸を再稼働させる必要があるか?

A16B-2202-0850 による操作を含むすべての軸のCNCパラメータは,CNCの主なSRAMに保存されます.すべてのパラメータデータが無傷でオプションボードを交換すると,拡張軸パラメータは,起動時に自動的に再適用されますSRAM データも失われれば,拡張軸のパラメータはマシンが動作する前にバックアップから再入力する必要があります.

Q4:A16B-2202-0850が故障したと示すアラームコードは?

拡張軸に特有のアラーム (軸番号設定に応じて5,6軸またはそれ以上のアラーム),オプションスロットを指す通信エラー,基本軸が正常に継続している間,すべての障害は,A16B-2202-0850が欠陥かもしれないことを示していますこのオプションボードとメインCPUボードに割り当てられた軸に欠陥が孤立しているかどうかを確認します.
