| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-8001-0121 |

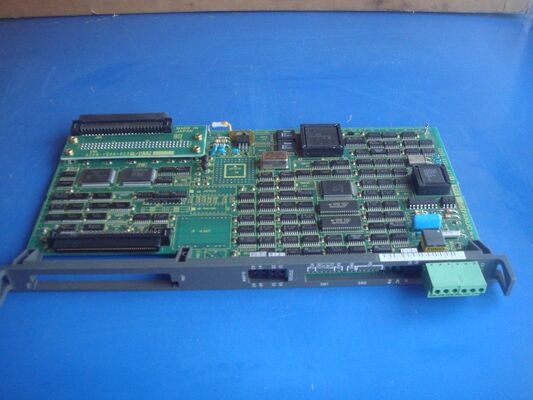

FANUC システム R-J2 (注文番号 A05B-2368-B002) は、ファナックの R-J2 世代のロボット コントローラです。これは、幅広いペイロードと構成にわたるファナック産業用ロボット用に設計されたコントローラ シリーズです。 R-J2 は初期の RJ シリーズの後継であり、自動車、一般製造、資材運搬設備に広く導入されました。
A20B-8001-0121/04B は、もともとこの特定のコントローラー タイプに取り付けられていました。コントローラの確認済みシリアル番号 (E98201519) とハードウェア タイプ (A05B-2368-B002) は、このボードを元の設置状態まで完全に追跡できるようにします。これは、設置された R-J2 システムの交換用ボードを調達する際に重要です。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A20B-8001-0121/04B |
| リビジョン | /04B |
| ボードの種類 | AB リオ PCB |
| ホストシステム | ファナック R-J2 (A05B-2368-B002) |
| カテゴリ | ファナックロボット基板 |
| 応用 | 産業用ロボットコントローラー |
FANUC ボードの部品番号には、同じ機能仕様内のハードウェアの反復を識別するリビジョン接尾辞が付いています。 /04B リビジョン接尾辞は、A20B-8001-0121 ボードの特定のハードウェア世代を示します。これは、/01A、/02A、/03A などの以前のリビジョンと比較して、マイナーなコンポーネントの更新または PCB レイアウトの変更が加えられたものです。
障害が発生した A20B-8001-0121 ボードの代替品を R-J2 コントローラから調達する場合、リビジョン番号 (/04B) を照合すると、最も近いハードウェアが得られます。ほとんどの FANUC ボード ファミリでは、同じシステム世代内で以降のリビジョンに下位互換性がありますが、正確な /04B リビジョンが入手できない場合は、R-J2 コントローラのメンテナンス ドキュメントで互換性を確認してください。
R-J2 ロボット コントローラー I/O 障害:FANUC R-J2 ロボット コントローラは、I/O 通信アラームを開発します。障害が解決されるまでロボットの動作は禁止されます。 I/O 配線とフィールド デバイスが正常であることを確認した後、A20B-8001-0121/04B が障害のあるボードとして特定されます。交換するとロボットの I/O 通信が復元され、アラームがクリアされます。
ロボットコントローラーの改修：R-J2 ロボット コントローラー (A05B-2368-B002) は、継続的なサービスのために改修されました。 A20B-8001-0121/04B は、コントローラ内の他の PCB とともにボードレベルのリフレッシュの一環として交換され、すべてのボードが正常な状態に復元されます。
Q1: A20B-8001-0121/04B は A05B-2368-B002 R-J2 バリアントに固有のものですか?
確認済みのインストール元はA05B-2368-B002(FANUC System R-J2)です。 A20B-8001-0121 が他の R-J2 バリアントで使用されるかどうかは、特定のコントローラー構成によって異なります。 FANUC R-J2 コントローラには、さまざまなボードの補完を備えた複数の構成があります。ターゲット コントローラー タイプのスペアパーツ リストを相互参照して、特定の R-J2 バリアントにボードが必要であることを確認します。
Q2: シリアル番号 E98201519 はこのボードについて何を示していますか?
シリアル番号 E98201519 は、R-J2 コントローラー システムのシリアル番号です。これは、このボードが取り外された完全なコントローラー ユニットの ID 番号です。ボードの設置履歴を確認し、オリジナルのファナックロボットシステムまでのトレーサビリティを可能にします。交換注文の場合、互換性の確認には個別のシリアル番号よりもシステム タイプ (A05B-2368-B002) の方が重要です。
Q3: R-J2 コントローラで A20B-8001-0121 障害が発生すると、どのようなアラームが発生しますか?
ロボット RIO PCB に障害が発生すると、通常、I/O 信号損失に関連する I/O 通信アラームまたは SVAL (サーボ アラーム) コードが生成されます。ロボットのティーチペンダントには、I/O リンクまたは I/O モジュールを障害源として識別するアラーム コードが表示されます。ロボットの動作インターロックは I/O ステータス信号に依存するため、通常、ロボットは I/O ボードの障害が解決されるまで停止するか動作を拒否します。
Q4: R-J2 コントローラは、A20B-8001-0121 が欠落しているか故障している場合でも動作できますか?
いいえ。ロボット I/O ボードは、コントローラーの通常の動作に必要なコンポーネントです。機能する RIO PCB がないと、コントローラーは I/O 信号を処理できません。つまり、ロボットは安全回路のステータス、エンドエフェクターのフィードバック、または外部機械インターフェイス信号を受信できません。ボードが交換され、I/O 通信が回復するまで、ロボットはアラーム状態のままとなり、動作は禁止されます。
Q5: A20B-8001-0121/04B を交換する前に、どのようなデータのバックアップが必要ですか?
RIO PCB はハードウェア インターフェイス ボードであり、通常はロボット プログラムやシステム パラメータを保存しません。ただし、R-J2 コントローラのメンテナンスを行う前に、ティーチペンダントのバックアップ機能を使用して、ロボットプログラム全体とシステム変数データをバックアップしてください。これにより、メンテナンス中に他のボードレベルのイベントが発生した場合でも、ロボット プログラム、座標系設定、および I/O 割り当てが保護されます。
