FANUC の 30i/31i/32i 製品ファミリー内では,各シリーズは軸数と経路容量に基づいて別々の位置を占めています.
シリーズ30i-A:10つの経路,最大40の軸 (32つの供給軸 + 8つのスピンドル) 最も複雑な多スピンドルと多経路マシンのために.
シリーズ31i-A:4つの経路,最大26の軸 (20の供給軸 + 6のスピンドル) 先進的な多経路機械のために.
シリーズ32i-A:2 経路,最大 12 軸 (9 経路 + 3 スピンドル) 高容量 2 経路回転センター,複合機械,先進加工センターのために
32i-Aは,この高級ファミリーの入門レベルを占めています.それは30i/31i/32iプラットフォームの完全な機能セットを運びます. ナノインターポレーション,AIサーボ,HRV4高応答制御,2つの経路と最大12の軸を必要とするが,30iまたは31iのより大きな構成を必要としないアプリケーション.

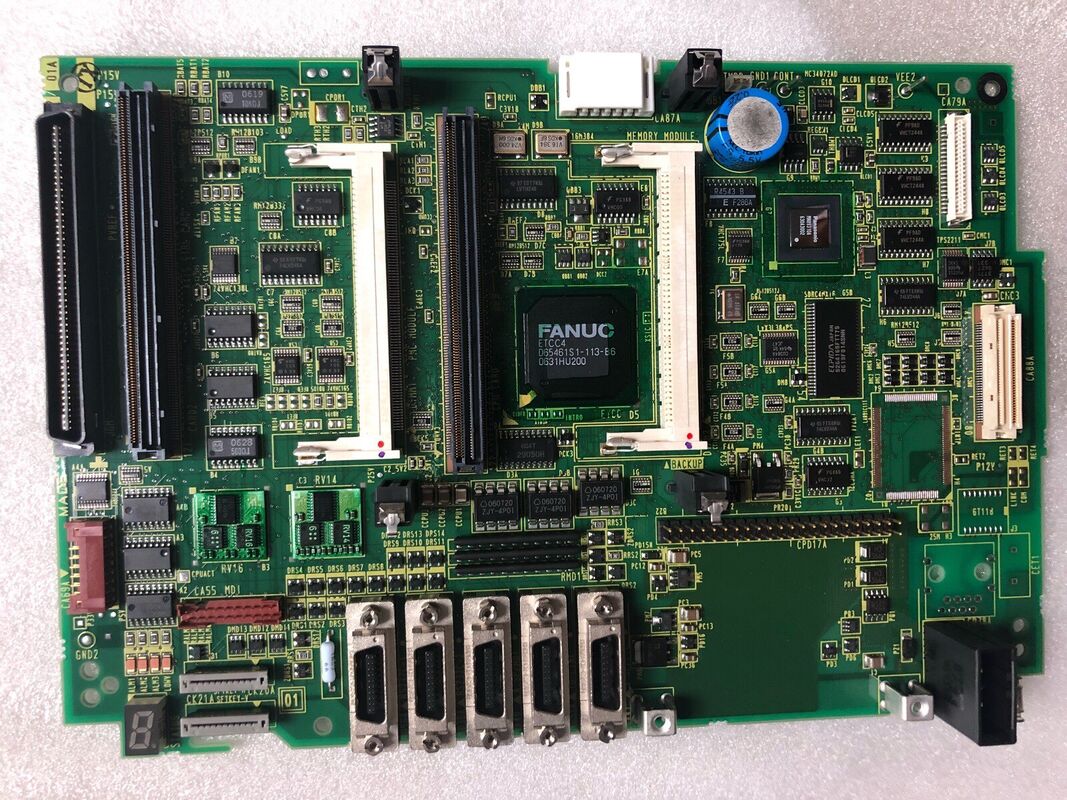

A20B-8101-0402 A6 メインボードは この機能の基礎となる マスターPCBです
| パラメータ | 価値 |
|---|---|
| CNCシステム | FANUCシリーズ 32i-A |
| 板の種類 | A6 |
| 制御経路 | 2まで |
| 制御する軸 | 12まで |
| 飼料軸 | 9まで |
| スピンドル | 3まで |
| シリーズ | A20B-8101 |
0iシリーズと32i-Aシリーズの能力格差は,FANUCの数十年ものCNC開発を反映しています.
ナノインターポレーション:32i-Aはマイクロメートルではなく ナノメートルの解像度で サーボコマンドを計算しますこのより細かなコマンド解像度は,より低周波の高速波紋で,より滑らかな表面を生成します.
AI サーボ (アダプティブ サーボ):CNCは,サーボ軸の応答を継続的に監視し,切断サイクル全体で摩擦,熱膨張,負荷変動を補うためにリアルタイムで増幅を調整します.これは,動作条件の完全な範囲にわたって一貫したサーボ硬さを維持.
多経路プログラムの調整:2つの独立したプログラム経路が同時に実行され,経路間の同期コマンドは経路間の調整された移動を可能にします.ツインターレットターニングセンターは,この2つのターレットを単一の連続加工配列で同期するために使用します.
HRV4 電流制御:4代目のHigh Response Vector電流制御装置は高更新率でサーボ電流ループを走らせ 高速に必要なサーボ硬さと障害拒絶を備えています高精度切断.
A20B-8101-0402 A6 メインボードは,これらの機能をホストするハードウェアであり,それらを提供するために必要な処理アーキテクチャ,バス接続,およびモジュール拡張インフラストラクチャを提供します.
32i-A 複合機械のCNC障害:FANUC 32i-A コントロール付きの双スピンドルターニングセンターの初期化が失敗します.両方のプログラム経路は非アクティブで,表示は内容が表示されません.A20B-8101-0402 メインボードが故障した部品として識別されます.正しく構成されたA6ボードに置き換えると 両方の制御経路が復元されます
主板の交換計画:32i-A 制御ユニットの包括的な改装を行う機械機械修理施設は,ボードレベルの更新の一環として,A20B-8101-0402を置き換える.信頼性の高いメインボードで次のサービス期間を開始する.
Q1: 32i-A はハードウェアアーキテクチャの観点から 31i-A とどう違いますか?
31i-Aは4つの制御経路と最大26の軸をサポートし,32i-Aは2つの経路と最大12の軸をサポートする.これは同じハードウェアのソフトウェア限定構成ではなく,異なるA20B-8101サブシリーズから異なるメインボードハードウェアを使用します.A20B-8101-0402は32i-A専用であり,31i-Aまたは30i-Aメインボードと交換できません.
Q2: A20B-8101-0402 を 置き換える前に 備忘録 を する 必要 が ある データ は 何 です か.
両方の制御経路のすべてのCNCパラメータをバックアップする 両方の経路プログラムメモリからすべての部分プログラム ツールオフセットと幾何学データ 作業座標データ PMC梯子プログラムとデータサーボとスピンドル調節パラメータ32i-Aの多経路構成は 単経路のCNCと比較して 2倍のパラメータバックアップが必要となります交換を開始する前に,外部のデバイスに CNCのALL IO機能を通じてバックアップを実行.
Q3:A20B-8101-0402 A6ボードは 32i-A オプションの機能をすべてサポートしていますか?
A6ボードタイプ構成は32i-A制御ユニット内のオプションカードの特定の組み合わせをサポートします.特定のオプション (HRV4,ダブルチェックセキュリティ,高速リモートバッファ) がサポートされているのは,ボードのスロットコンプリメントとインストールされたオプションカードに依存します.32i-A ハードウェア接続マニュアルに記載されている A6 型ボードの機能に対して,マシンのハードウェア仕様からオプション要件を確認します.
Q4:A20B-8101-0402を装着した後,どのような運用手順が必要ですか?
設置および電源付け後: 両方のプログラム経路の正規初期化を確認し,両方の経路のすべての軸に対してFSSBのサーボ通信が確立されていることを確認する.すべてのスピンドルのスピンドルインターフェイス通信をチェックする完全な速度生産の前に低フィードレートで両方のプログラム経路を実行します. オーダーメイドのサーボパラメータチューニングを持つマシンでは,パラメータ復元の問題を検出するために調整されたパラメータとの交換後の軸の行動を比較する.
Q5: A20B-8101-0402 メインボードに特有の故障モードはありますか?
A20B-8101 シリーズのメインボードは,以下の問題に関連した障害が発生する可能性があります.電源レール上の老化電解コンデンサー (動作温度での間歇的なリセットまたは不規則な動作を引き起こす)プラグインモジュールのソケットでの接続酸化 (オプションカード通信エラーを引き起こす) と,電源サイクルでのパラメータ損失につながるSRAMバッテリーの枯渇.定期的なSRAMバッテリー交換と周期的なパラメータバックアップは,最も一般的な故障の結果に対する最も効果的な予防措置です..
