| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-029 |

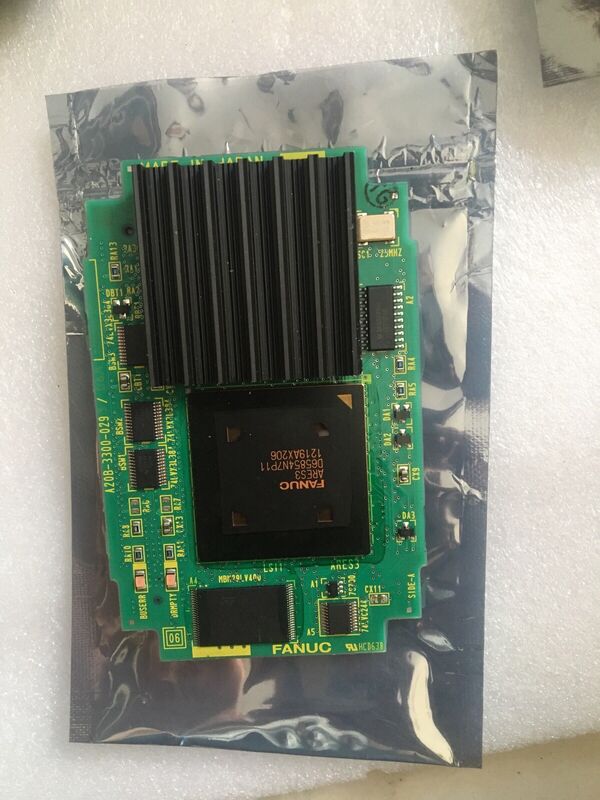

A20B-3300 シリーズは、ファナックのプラグイン CPU モジュール ファナリのファミリーであり、ファナック CNC メインボードに中央処理機能を提供するプロセッサ カードです。このシリーズは、複数世代の CNC プラットフォームとプロセッサ アーキテクチャにまたがっています。
のA20B-3300-029xファミリー486 時代のプロセッサ範囲を占めます。
| ボード | プロセッサー | メモリ | プラットフォーム |
|---|---|---|---|
| A20B-3300-0290 | 486DX | 16MB | シリーズ15i/16i (iB) |
| A20B-3300-0291 | 486 | 16MB | シリーズ 15i/16i/18i/21i (iA) |
| A20B-3300-0293 | 486 | 16MB ドラム | ファナック CNC プラットフォーム |
| A20B-3300-0312 | ペンティアム | 16MB | シリーズ 21i-B、210i-SB |
| A20B-3300-0313 | ペンティアム | 32MB SDRAM | シリーズ0i～C |
029x ファミリは、ファナックの CNC 処理の Intel 486 世代を代表しており、486 の前世代からの大幅な進歩により、第 1 世代の i シリーズ CNC プラットフォームに必要な処理能力を提供します。
| パラメータ | 価値 |
|---|---|
| プロセッサー | インテル486クラス |
| メモリ | 16MB ドラム |
| タイプ | プラグインCPUモジュール |
| シリーズ | A20B-3300 |
| 応用 | ファナックCNCメインボード |
Intel 486 プロセッサは、ファナックが i シリーズ CNC プラットフォームに採用したときに、以前のプロセッサに比べて重要な進歩をもたらしました。
オンチップ浮動小数点ユニット (FPU):486 に統合された FPU (386 には存在しない) は、ソフトウェア エミュレーションではなくハードウェアで浮動小数点計算を処理します。座標変換、円弧補間、および工具補正計算を含む CNC タスクの場合、ハードウェア浮動小数点は大幅に高速な結果を提供します。
全体的に 32 ビット アーキテクチャ:486 はファナック初の 32 ビット CNC プロセッサであり、32 ビット内部データ パスと 32 ビット外部バスにより、i シリーズ CNC ソフトウェアの計算要件に必要なデータ幅が提供されます。
16MB DRAM容量:16MB のオンモジュール DRAM は、CNC システム ソフトウェアを実行するための作業メモリ空間を提供します。起動時に、CNC はシステム ソフトウェアを FROM からこの DRAM にロードして実行します。486 世代の i シリーズ ソフトウェアには 16MB が適切な容量でした。
CNC プロセッサ モジュールの障害:FANUC CNC では、永続的なブート障害または CPU レベルのアラームが発生します。すべてのメモリ モジュールが正しくテストされます。 A20B-3300-0293 プロセッサ モジュールが障害として特定されました。交換すると、CNC の通常の起動と動作が回復します。老朽化した FANUC i シリーズ CNC は電子機器の改修を受けます。 A20B-3300-0293 CPU モジュールを交換して、プロセッサの耐用年数をリセットします。
Q1: A20B-3300-0293 486 CPU モジュールを使用する CNC システムは何ですか?
A20B-3300-029x ファミリは、486 プロセッサ時代の FANUC i シリーズ CNC プラットフォームに対応します。
隣接するメンバー (0290、0291) は、ハードウェア世代 A および B のシリーズ 15i、16i、18i、および 21i プラットフォームとの互換性を確認しています。
ホストボードのハードウェアドキュメントから特定の CNC モデルを確認してください。
Q2: A20B-3300-0293 は Pentium クラス モジュール (A20B-3300-0312/0313) とどう違うのですか?
029x ファミリは Intel 486 クラスのプロセッサを使用します。 031x ファミリは、Intel Pentium クラスのプロセッサを使用します。 Pentium は、スーパースカラ デュアル発行パイプライン、より広いメモリ バス帯域幅、および大幅に高速な浮動小数点パフォーマンスを介して、クロックあたり約 2 倍の命令スループットを提供します。 2 つのモジュール世代は異なる CNC ハードウェア世代に対応しており、互換性はありません。
Q3: A20B-3300-0293 の交換には CNC の再構成が必要ですか?
いいえ。CNC パラメータ、PMC ラダー、およびパート プログラムは、CPU モジュールとは別の SRAM および FROM モジュールに常駐します。
A20B-3300-0293 を交換しても、これらの保存データには影響しません。新しいモジュールが取り付けられた後、CNC は ROM から起動し、SRAM からパラメータを読み取ります。
Q4: 486 時代の CNC で使用されている 16MB DRAM は何ですか?
A20B-3300-0293 の 16MB DRAM はプロセッサの作業メモリです。起動時に、CNC は高速実行のためにシステム ソフトウェアを ROM からこの DRAM にコピーします。すべてのランタイム変数、先読みバッファ データ、軸状態情報、およびアクティブなプログラム データは、マシン動作中にこの DRAM に常駐します。 16MB の容量は、486 時代の FANUC CNC ソフトウェア バージョンのソフトウェア フットプリントに一致します。
