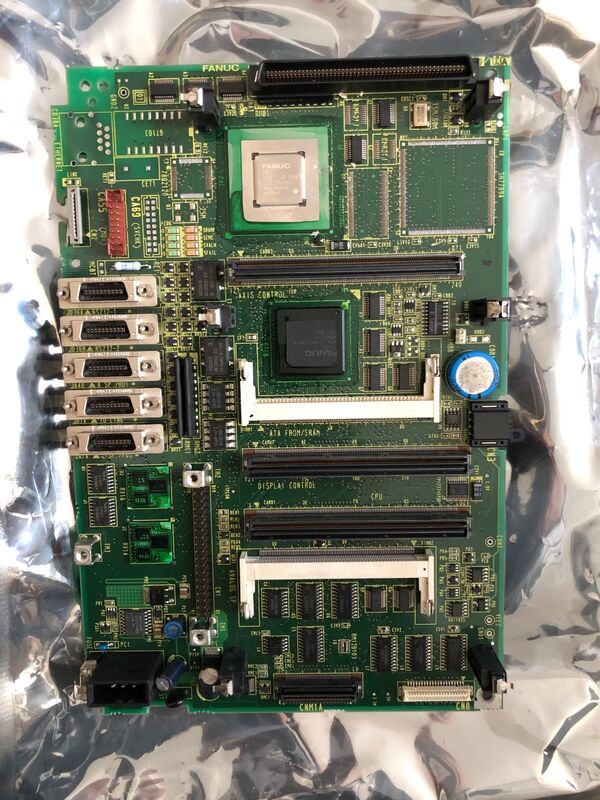

新品 オリジナル FANUC メインボード A20B-8101-0280 送料無料

A20B-8101-0280 FANUCゼロi-C (シリーズ0i-C) メインPCB MMXペンティウム/多軸/PC機能/プラグインモジュール

0i-Cシリーズ ゼロiプラットフォームが成熟した場所

FANUCシリーズ0i-C (Zero i Model C) は,0iプラットフォームの第3世代のハードウェアである.各次 0i世代は,有意義な能力の改善をもたらした:

0i-A (第1世代):基本機械加工およびターニングアプリケーションのための486DX2処理と小さなI/O補完装置を搭載したコスト最適化されたCNCを確立しました.

0i-B (第2世代):ボードのアーキテクチャを改良し,サーボとスピンドルパラメータの機能を改善し,通信オプションを拡張しました

0i-C (第3世代):MMX Pentium プロセッサにアップグレード 前の世代の 486DX2 クラスのハードウェアより処理性能が大幅に向上した.0i-C は,組み込みPC機能も標準として導入しました.制御ユニットに直接 HMI アプリケーションをサポートする.

A20B-8101-0280は,この0i-C世代のメインPCB (マスターボード) であり,すべてのオプションモジュールがCNC制御ユニット内で接続する中央ハードウェア組成です.

基本規格

組み込みPC機能 現代の生産環境のための接続性

0i-C世代の内蔵PC機能により,CNCは以下を可能にします.

• DNCプログラムストリーミングのためにEthernet経由でプラントネットワークに接続
• MES システムに生産数と機械の状態を報告するデータ収集タスクを実行する
• 接続されたPCからリモートモニタリングと診断をサポートする
• CNC と ネットワーク ストレージ の 間の 転送 プログラム と パラメータ

これらの機能は,以前の0i世代に追加された機能であり,0i-Cでは,メインボードの標準アーキテクチャの一部として提供されています.

応用シナリオ

0i-C CNC メインボードの故障:FANUC 0i-C CNC加工センターの起動が失敗し,主PCBを指すシステムアラームコードが表示されます.メモリモジュールと電源が完結していないことを確認した後,A20B-8101-0280は交換されます.FROMモジュールからシステムを再充電し,通常の動作を再開します.

イーサネット接続回復:0i-C CNCは,ボードレベルの故障によりイーサネット接続を失います.A20B-8101-0280を交換すると,他のすべてのCNC機能とともに内蔵されたイーサネットポート機能が回復します.

よくある質問

Q1:A20B-8101-0280に接続するプラグインモジュールは?

A20B-8101-0280は,FROM (Flash ROM CNCシステムソフトウェア),SRAM (バッテリー付きパラメータとプログラムストレージ),オプションのDRAM拡張モジュール,グラフィックや通信オプションボード設置されたモジュールの構成は,0i-C CNC システムの特有の能力を決定します.

Q2:A20B-8101-0280は,0i-MC (加工センター) と0i-TC (ターニングセンター) の両方で互換性がありますか?

メインボードのハードウェアは,機械の種類に関係なく,0i-Cプラットフォーム全体で共通です.FROM モジュールの内容によって決定されます.同じA20B-8101-0280が両方を処理し,CNCタイプがソフトウェアレベルで解決されます.

Q3:A20B-8101-0280を交換する前にバックアップしなければならないデータは?

メインボードを外す前に,バックアップ: すべてのCNCパラメータ,部品プログラム,ツールオフセットデータ,ワークオフセットデータ,およびPMC梯子プログラム.これらの項目 SRAMとFROMモジュールに居住,しかし,完全なバックアップは,変更中にモジュールに問題が発生しても回復を保証します.. メモリーカード,USB (サポートされている場合),およびRS-232C PCのバックアップを同時に保存します.

Q4:A20B-8101-0280の内蔵PC機能は,ボード交換後に別々の構成が必要ですか?

イーサネットおよびPC機能パラメータ (IPアドレス,サブネットマスク,ゲートウェイ,DNCサーバー設定) は,メインボードではなく,CNCのパラメータメモリに保存されます.A20B-8101-0280の交換装置を装着した後,これらのパラメータはバックアップから復元され,イーサネット機能は正常に再開されるべきです.施設ネットワークの構成で DHCP 予約または固定 IP 割り当てを更新する.

Q5: メインボードのハードウェアに関して,0i-Cは0i-D世代とどのように比較されますか?

0i-D世代は,A20B-8200-xxxxシリーズメインボードを使用している. 更新されたプロセッサアーキテクチャ,より高いDRAM容量,更新されたPC機能インターフェースの異なるハードウェア世代.A20B-8101-0280 (0i-C) と A20B-8200-xxxx (0i-D) メインボードは互換性がない0i-C ハードウェアに構築されたシステムは,使用寿命全体にわたって 0i-C メインボードで動作し続けます.
