| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-3200-0500 |

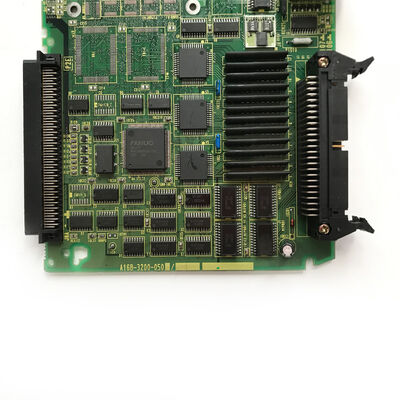

ファナックのシリーズ 0i-BI/O ボードには、さまざまなアプリケーション要件に対応する 2 つの構成があります。
データサーバーを使用する場合:統合されたローカル ストレージ機能が含まれています。これは、大部分のプログラムをローカルに保存し、CNC 実行バッファにストリーミングできるようにする、CNC 内のコンパクト フラッシュまたはハードディスクのストレージ領域です。 CNC の標準プログラム メモリに収まらないほど大きすぎる複雑で長いプログラムに役立ちます。
データサーバーなし (A16B-3200-0500):ローカル ストレージ ハードウェアのない I/O ボード。これは、パート プログラムが CNC のプログラム メモリに直接ロードされるか、DNC プログラム ストリーミングがオンボード データ サーバー ストレージ ユニットではなくイーサネットまたは RS-232C インターフェイスを通じて処理される 0i-B システムに適したバリアントです。
間違ったバリアント (データ サーバーなしではなくデータ サーバーあり) を適合させると、システム ソフトウェアが予期しないハードウェアが追加され、構成アラームが発生する可能性があります。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A16B-3200-0500 |
| CNCシステム | ファナックシリーズ0i-B（F0i-B） |
| タイプ | I/Oボード（データサーバーなし） |
| インタフェース | 0i-B CNC のマシン I/O |
| シリーズ | A16B-3200 |
0i-B コントロール ユニット内では、I/O ボードが CNC の内部 PMC と機械の電気デバイス間の信号交換を処理します。
入力:ポジションスイッチ、油圧センサー、ドアインターロック、冷却液レベルセンサー、オペレーターパネルスイッチ、安全リレーステータス信号。 PMC はスキャン サイクルごとにこれらの入力を読み取り、マシンの状態を監視します。
出力:クーラントポンプリレー、スピンドルブレーキリリース、軸ブレーキリリース、油圧バルブ制御、ツールチェンジャーモーターコマンド、インジケーターランプ制御、およびオペレーターパネルLEDドライバー。 PMC はこれらの出力に書き込み、マシン シーケンスを制御します。
A16B-3200-0500 は、この信号交換を可能にする物理インターフェイス (端末接続、信号調整、バス インターフェイス) を提供します。
0i-B CNC I/O ボードの障害:FANUC 0i-B CNC マシニング センターでは、ランダムな PMC I/O アラームが発生します。対応する機械的障害がなくても、特定の機械機能が断続的に故障します。テストにより、I/O ボードがマシン フィールド デバイスと PMC の間で信号を正しく受け渡せないことが確認されました。 A16B-3200-0500 の代替品により、信頼性の高い I/O 通信が復元されます。
CNCコントロールユニットの修復：マシンから取り外されたシリーズ 0i-B コントロール ユニットは、再利用できるように再調整されます。 A16B-3200-0500 I/O ボードは、他の古いコンポーネントとともに交換され、次回の設置に正常な制御ユニットが提供されます。
Q1: 0i-B システムに「データ サーバーなし」バリアントが必要であることを確認するにはどうすればよいですか?
既存の I/O ボードのラベルで部品番号 A16B-3200-0500 を確認してください。この番号を読み取ると、システムはデータサーバーなしのバリアントを使用していることが確認されます。あるいは、CNC システムのハードウェア構成ドキュメント (接続マニュアル) で該当する 0i-B コントローラ タイプを確認してください。このドキュメントには、その構成に適した I/O ボードのバリエーションが記載されています。
Q2: A16B-3200-0500 の交換には PMC プログラムの変更が必要ですか?
いいえ。PMC プログラムは、特定のボード ハードウェアではなく、I/O アドレスによってマシン I/O をアドレス指定します。 A16B-3200-0500 を正しく取り付けられた代替品と交換すると、PMC プログラムを変更することなく I/O 通信が復元されます。生産を再開する前に、取り付け後にすべてのマシン I/O 機能を検証し、交換用ボードが正しく動作していることを確認します。
Q3: A16B-3200-0500 の故障を示すアラームは何ですか?
I/O リンク通信エラー、フィールド デバイスの障害に対応しないランダムまたは永続的な I/O アドレス エラー、および特定の I/O アドレスを追跡する断続的なマシン シーケンス障害に関連する PMC アラーム コードはすべて、I/O ボードの問題を示しています。ボードの故障と判断する前に、フィールド配線、センサー、およびアクチュエーターが損傷していないことを確認してください。
Q4: A16B-3200-0500 はすべての 0i-B CNC モデル、または特定のバリアントで使用されますか?
A16B-3200-0500はFANUCシリーズ0i-B（F0i-B）制御で確認されています。 0i-B ファミリには、マシニング センタのバリエーション (0i-MB)、ターニング センタのバリエーション (0i-TB)、およびその他の構成があります。 I/O ボードは、マシン タイプに関係なく 0i-B コントロール ユニットの同じハードウェア スロットに機能するため、これらのバリアント間で共通である可能性があります。ご注文前に、特定のコントローラのスペアパーツリストでご確認ください。
Q5: A16B-3200-0500 を交換する前にバックアップする必要があるデータは何ですか?
I/O ボードには CNC パラメータやプログラムは含まれていません。ただし、CNC メンテナンス前の予防措置として、SRAM の完全バックアップを実行し、すべての CNC パラメータ、部品プログラム、ツール データ、および PMC ラダー プログラムを外部メディアに保存します。これにより、メンテナンス中に予期せぬイベントが発生した場合でも、データを確実に回復できます。
