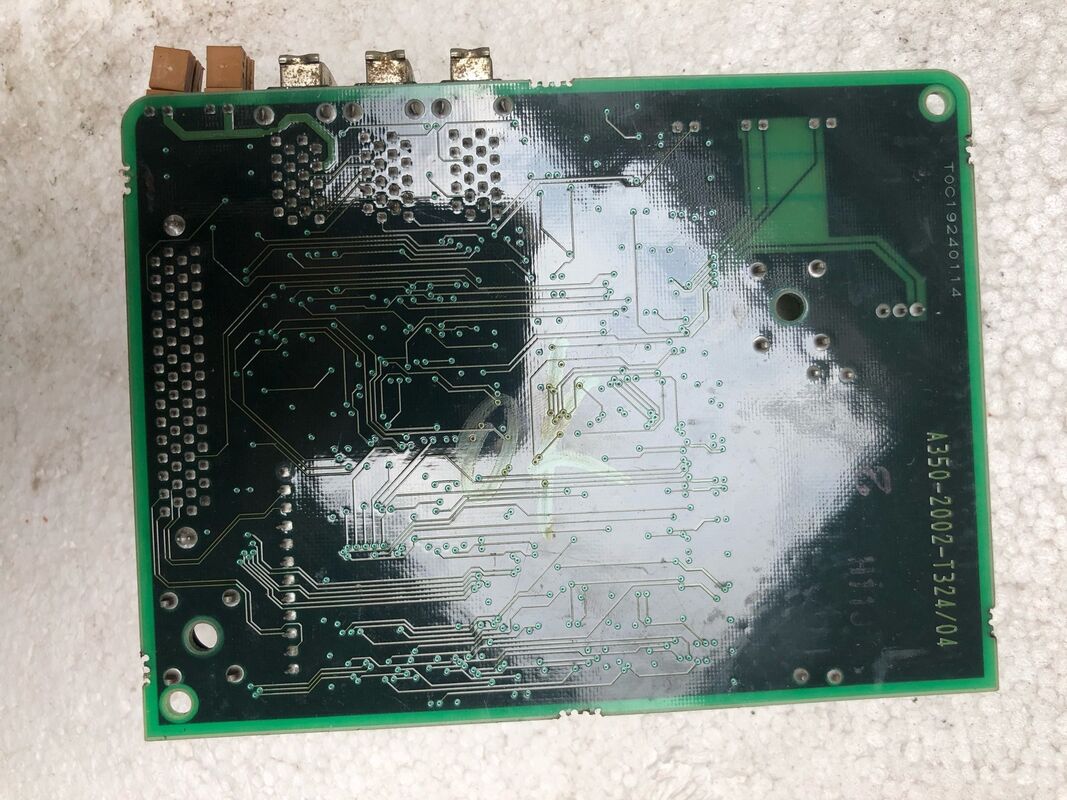

A350-2002-T324 ファヌック回路板

A350-2002-T324 FANUC A350 PCB 製造番号 A20B-2002 I/O とインターフェースボード ファミリー / CNC 操作者 パネル PCB

A350-2002 A20B-2002ボードの製造識別

A350-2101-Txxxの製造番号が A20B-2101のドライブボードと一致するようにA350-2002-Txxx番号は,ボードを識別するA20B-2002 年A20B-2002シリーズは,CNCコントローラと機械の操作者向け部品の間に座るCNCインターフェイスとI/Oボードの範囲をカバーしています.

A350-2002-T324は,このファミリーの特定のボードの製造ラベルである.そのT324後音は,A350-2002製造シリーズ内の図面修正識別子である.

主要な製品情報

A20B-2002ボードファミリー I/O,バックプレーン,オペレーターインターフェース

A20B-2002シリーズは,FANUCのCNC制御システム内で複数の機能を備えています.

オペレーターパネル I/Oボード:このシリーズの最も広く知られる製品は,A20B-2002-0520 (MPGインターフェース付き) とA20B-2002-0521 (MPGなし) を含む48DI/32DOオペレーターパネル I/Oボードである.操作者の物理的なコントロール (プッシュボタン) の間に座るパネルスイッチから48のデジタル入力とI/Oリンクシリアルバス経由でパネルランプへの32のデジタル出力を処理する.

バックプレーンとラックインターフェースボード:このシリーズの他のボードは,CNC制御ラックアセンブリのためのバックプレートPCBとして機能し,マルチスロットCNCカードアセンブリのためのバスインフラを提供します.これらのボードは,共有されたバックプレーンバスを通じて,同じラックに複数のモジュールカードを物理的に接続します..

インターフェースモジュール:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

A350-2002-T324の製造番号は,この機能ファミリー内の1つの特定のボードにマップされています.

応用シナリオ

操作パネルの I/O 障害:iシリーズCNCは,ランダムなオペレーターパネル行動を開発します. 特定のプッシュボタンが反応せず,指示灯が正しく点灯することができません.ボードレベルの欠陥はA350-2002-T324に追溯されます.パネルを交換すると,オペレーターパネルの I/O 機能が完全に回復します..

パネルインターフェースボードの識別:メンテナンスの間,技術者はA350-2002-T324をCNC制御ユニットの検査中にボードのラベルから識別します.この製造番号と メンテナンスドキュメントをクロス参照は,ボードの機能と 正確な交換を確認します.

よくある質問

Q1: I/O Link は,A350-2002-T324 を CNC にどのように接続するのですか?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). I/O Link マスターは CNC にあり,A350-2002-T324 (またはそのA20B-2002 に相当する) はスレーブノードである.すべての 48 入力状態と 32 出力コマンドは,各 I/O Link スキャンサイクルで送信される.CNC に各スイッチとランプから個々のワイヤード接続の必要性を置き換える.

Q2:A350-2002-T324と商用番号A20B-2002-xxxxの違いは何ですか?

A350-2002-T324はPCB製造番号 板に印刷されたFANUCの内部製造図の参照です.A20B-2002-xxxx は,購入および保守マニュアルで使用される商用注文番号です.両方の参照は同じ物理PCBを識別する.製造番号はボードのラベルから読み取れます.商用番号はスペアパーツリストと購入文書で見つけることができます.

Q3: CNC の PMC プログラム を更新せずに A350-2002 のボード を 交換 でき ます か.

はい.PMC梯子プログラムでは,特定のボードハードウェアバージョンではなく,I/OリンクアドレスによってI/Oをアドレスします.失敗したA350-2002-T324を同じI/Oリンクアドレスで正しく構成された交換ボードに置き換えることで,PMCのI/O通信が透明性を回復します同様のボードの交換のためにPMCプログラム変更は必要ありません.

Q4:A350-2002 (A20B-2002) のボードを1つのCNCシステムで接続できるのは何台ですか?

I/Oリンクは,デジーチェーン構成で複数のスレーブノードをサポートする.ノードの最大数は,CNCの I/O リンク容量に依存します.各ノードは I/O リンクアドレスの数を定義します.I/Oリンクは,機械のI/O,パワー磁気キャビネットのためのI/Oユニットに加えて,複数のオペレーターパネルボードを収容するのに十分なノードをサポートします.他の周辺インターフェース.

Q5:A350-2002-T324の交換には I/O Link アドレスの再構成が必要ですか?

交換ボードが,故障したボードとは異なる I/O リンクノードアドレスで構成されている場合のみです.同じアドレスで同じ構成のボードで標準的な交換は再構成を必要としません. 板が電源化された後,PMCは自動的に通信を再開します.交換ボードが別のアドレス設定を持っている場合,CNCのI/Oリンクパラメータ設定は,マッチするように更新する必要があります.交換装置を装着する前に,機械の電気文書からアドレスの構成を確認.
