| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2100-0133 |
A20B-2100シリーズは,FANUCのサーボアンプモジュール,スピンドルアンプモジュール,電源モジュールに配備されている一連の印刷回路ボードを網羅しています.A20B-2101シリーズとは異なり 制御論理ボードに焦点を当てています,A20B-2100シリーズは,高電流スイッチ装置とDCバスハードウェアと密接に動作する電源段階PCBの板もカバーしています.
このシリーズの主要な代表者は,機能範囲を図示しています.

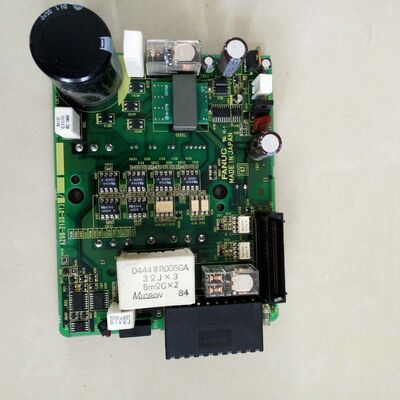

A20B-2100-0133は,このシリーズ内の1つの特定のボードで,設計および製造された駆動機能に仕えている.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2100-0133 について |
| シリーズ | A20B-2100 |
| 製造者 | FANUC株式会社 |
| タイプ | ドライブPCB |
| 適用する | FANUCのCNC駆動システム |
FANUCのサーボまたはスピンドルアンプモジュールでは,PCBスタックは異なる層で異なる機能を果たします.A20B-2100シリーズは重要な中間層を占めています:
制御ボード (A20B-2101シリーズ):CNCから軸コマンドを受信し,現在の制御アルゴリズムを実行し,ゲート信号を出力します.これらのボードはデジタル信号と比較的低電力に対応します.
ドライブ/パワーボード (A20B-2100シリーズ):コントロールボードと高電流 IGBT スイッチ装置の間のインターフェースです.これらのボードは,電源トランジスタにゲートドライブ信号を運び,電流センサーからの現在のフィードバック信号を管理します.ハードウェアレベルでの保護トリップを実施する,一部のバージョンではアクティブパワー変換機能を処理します.
A20B-2100-0133は,この駆動ボードレベルで動作し,制御ボードのコマンドを,電源装置が制御されたモーター電流を生成するために必要な正確なゲートタイミングに変換します.
ドライブモジュールの電源板の故障:サーボまたはスピンドルモジュールは,ドライブを有効にするとすぐに現れるオーバー電流アラームを開発します.その瞬間にモーター回路の電流は,制御ボードがゲート信号を送信していることを確認します,しかし出力は誤っています. A20B-2100-0133ドライブボードが故障であると識別されています. ボードの交換は正しい出力動作を回復します.
計画されたドライブ保守:高時間アルファ-i駆動モジュールの計画的な改修を行う施設は,駆動PCB更新プログラムの一環として,A20B-2100-0133を置き換えています.年齢による障害を防ぐために,ボードの使用期間をリセットする.
Q1:A20B-2100-0133か制御ボード (A20B-2101シリーズ) が故障したかどう判断する?
A20B-2100ドライブボードの故障は,通常,電源出力症状 超電流,非対称出力,またはハードウェア保護トリップを引き起こす.A20B-2101 制御ボードの故障は,通常通信または論理症状を引き起こすドライブが出力障害なく準備状態に達できず,コマンドに不規則な応答がまず出力段階を指す欠陥症状 特別に負荷下で起動するアラームが低電流試験中に起こらない ポイントはA20B-2100-0133.
Q2:A20B-2100-0133を交換するには,サーボパラメータの変更が必要ですか?
A20B-2100-0133の交換は,CNCのパラメータを変更しません.A20B-2100-0133の交換は,CNCのパラメータを変更しません.装置を装着し電源を供給した後制御装置との正常な通信を再開し,既存のパラメータセットで動作を再開します. 完全な生産に戻る前に低速で確認します.
Q3:A20B-2100-0133は,特定のドライブモジュール電流指定値と互換性があるか,または範囲全体で使用されているか?
A20B-2100シリーズの駆動PCBは,モジュールファミリー内の電流評価範囲に共通している.しかし,制御とドライブボードの論理は範囲全体で同じです特定のモジュールモデルをドライブ名札から確認し,A20B-2100-0133がインストールされたモジュールの格付けをカバーするかどうかを確認するために注文する前に,スペアパーツリストと比較してください.
Q4: ドライブモジュール内のA20B-2100-0133にアクセスする前にどのような安全対策が適用されますか?
ドライブモジュールの直流バスは,電源が切断された後も危険な電圧を保持しています. Allow the capacitor discharge time specified in the FANUC maintenance manual for the applicable module — or confirm with a calibrated DC voltmeter that the bus is below the safe threshold — before opening the module housingA20B-2100-0133は,バス電圧レベルで正常なサービスで動作します. バスが完全に放電されていることを確保することは,交渉不可の安全要件です.
Q5:A20B-2100-0133は交換する代わりに修理できますか?
FANUC駆動PCBの部品レベルの修理は,専門サービスセンターによって提供されます.障害がゲートドライバICなどの離散なコンポーネントを伴う場合,修理は技術的に可能である.電流感知レジスタ,または保護部品. ターンアロータイムが決定的な生産重要な機械のために,A20B-2100-0133で板を板に交換することは,通常修理よりも速くなります両方の選択肢は,申請の緊急性や予算に応じて有効です.
