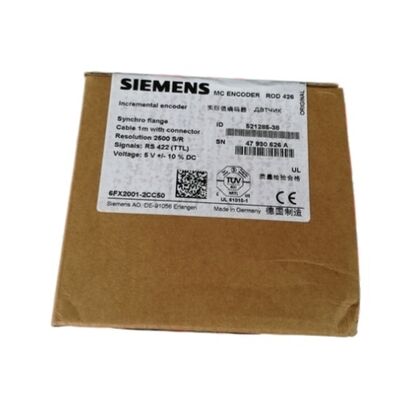

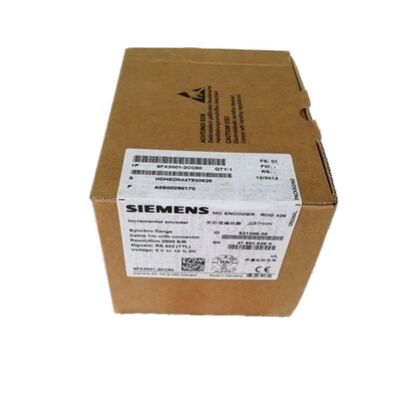

シメンス 6FX2001-2CC50 増幅エンコーダー

RS422 (TTL) 2500P/R シンクロフレンズ 6mmシャフト 5V ユニバーサルケーブル出口 SINUMERIK/SIMODRIVE互換

どの 革命 に も 精密 な 返信

シノメリック機器やシモドライブ軸でエンコーダは,軸が実際にどこにいるか, 命令された場所ではなく, ドライブに継続的に伝える装置です.制御回路が収束できないので 2点で直線を移動します100mまでの距離でノイズを拒絶する信号インターフェースで回転あたり500回軸はCNCが意図するように動作します

シメンス 6FX2001-2CC50は,RS 422 (TTL) 差出力,回転あたり2500パルスを持つインクリメンタル光学回転エンコーダーです.そして,同じハウジングから軸間線と半径線の両方を処理するユニバーサルケーブル出口. It carries the synchro flange standard that has been the mechanical reference for Siemens motion control encoder mounting across decades of machine tool builds — making it a direct fit across the widest range of SIMODRIVE and SINUMERIK installations.

テクニカル仕様

RS 422 (TTL) インターフェース:なぜ機械床で差異信号が重要になるのか

機械ツールのキャビネットは静かな電気環境ではありません. 変動周波数ドライブが近くで高周波でキロワットを切り替えます. コンタクターは誘導ピークを生成します.長いケーブル路線は,電源配線を共有する管を通過するこの文脈では,単端のTTLエンコーダー信号は,ケーブル長さとノイズ源の近さに比例する干渉を拾います.

RS422は,この脆弱性を排除し,それぞれの信号を差分ペアとして送信します. 互いを補完する電圧を運ぶ2本のワイヤーです.受信機はペアの違いを測定します.両方のワイヤの絶対電圧ではないケーブルに結合するあらゆるノイズは 両方のワイヤに等しく影響するので,その貢献は受信機でキャンセルされます.結果は,同じ環境で維持できる単端TTLをはるかに超えた 100mまでケーブルを介してきれいに到着する信号です.

6FX2001-2CC50の2,500 P/R解像度で典型的なサーボ速度では,最大スキャン周波数は300 kHzで,電気上限です. 6,000 RPMの軸速で,エンコーダーは250,インターフェース仕様内に留まりながら SIMODRIVE コントロールボードに十分な信号品質の限界を与えます.

2500 パルス/回転: 高品質の機械加工に十分な詳細

増量エンコーダの解像度は,ドライブが検出し応答できる最小の角増幅を決定する. 2,500 P/Rでは,1 パルスが軸旋回の 0.144 ° に対応する.ドライブの内部四角数値 (AとBの×4評価) 後に効果的解像度は,1回転あたり1万回数に達します.

5mmのピッチボールスクロールを搭載した線形供給軸では,1回転あたり1万回数で,1回転あたり0.5μmの線形解像度が得られる.軸回転中にC軸モードで動作する回転中心スフィンダのためにこの解像度レベルは,ほとんどの標準アプリケーションにおける精密CNC加工の要求をカバーする.

ユニバーサルケーブル出口: 1つのSKU,2つのルーティングオプション

"ユニバーサル・ケーブル・ドロップ"の特徴は,注文する前に理解する価値があります. The 6FX2001-2CC50's cable exit point is designed to accommodate both axial routing (cable exits parallel to the shaft axis) and radial routing (cable exits perpendicular to the shaft) from the same housing. This flexibility means one part number works across machine configurations where the encoder must route its cable in different directions — eliminating the need to stock separate axial and radial variants for the same resolution.

関連型6FX2001-2EC50 (半径フレンズコネクタ) と6FX2001-2GC50 (軸性フレンズコネクタ) は,ハードワイヤレスコネクタのマウントが好まれる場合,固定方向のオプションを提供しています.前線付き1mケーブルを持つCC50ユニバーサルモデルは,後装や混合構成のメンテナンス用品のためにより柔軟な選択です..

シンクロ フレンズ: 時代 の 試練 に 耐え られ た 機械 的 な 標準

シンクロフレンズは,エンジンまたは機械端板のマッチング穴に位置する精密グラウンドフレンズボディを使用して,エンコーダのマウントのための標準化された機械インターフェースです.固い干渉フィッティングなしで同心性を確保するクランプカラーこのアプローチは,エンコーダーシャフトに屈曲負荷を送信することなく,実際の機械組装に存在する小さな結合不一致と熱膨張差を容認します.

6FX2001-2CC50のシンクロフレンズの取り付けは 機械的にこの標準を数十年にわたって使用してきた SINUMERIKとSIMODRIVEを装備した機械機器の幅広い集団と互換性があります機械のエンコーダー・マウント・インターフェースを修正することなく,代替エンコーダーとして使用しやすくする.

シメンス制御システムとの互換性

6FX2001-2CC50は,シメンス製のシステムテスト済み,認証されたモーション制御部品で,以下の機器で使用することが証明されています.

• シヌメリックCNCシステム (840D sl,810Dおよび関連プラットフォームを含む)
• SIMODRIVE 611 について駆動システム (TTLエンコーダー入力付きのアナログおよびデジタルバージョン)
• シミュレーションモーション制御システム
• シマティックエンコーダー入力モジュール付きの技術制御装置
• シナミックス適切なTTLエンコーダーインターフェースモジュールを持つ駆動システム

The encoder is classified within Siemens' motion control encoder family as suitable for feed axis and spindle applications on machine tools where the encoder is mounted directly to the axis motor or gearbox shaft.

よく 聞かれる 質問

Q1: 6FX2001-2CC50と6FX2001-3CC50の違いは何ですか?

両方のP/Rエンコーダは2,500個で,シンクロフレンズと6mmシャフトがあり,両者はユニバーサルケーブル出口を使用している.主な違いは出力インターフェースである.6FX2001-2CC50は,TSLエンコーダー入力付きのドライブコントローラによって直接使用可能なRS 422 (TTL) デジタル差分信号を出力する.. 6FX2001-3CC50は1Vのピークからピークまでのシナウソイド信号を出力する (sin/cos 1Vppフォーマット),ドライブやCNCに sin/cos対応の入力が必要で,インターポレーションによって位置解像度がより微妙になる命令する前にドライブのエンコーダー入力仕様を確認してください. TTLと sin/cosの入力は交換できません.

Q2: このエンコーダは,SIMODRIVE 611デジタルドライブモジュールで使用できますか?

はい,デジタル制御ユニット611にTTLエンコーダ評価入力装置が搭載されている場合多くのSIMODRIVE 611デジタル軸制御ユニットは,標準仕様の一部としてRS 422 (TTL) のインクリメンタルエンコーダー入力をサポートする.6FX2001-2CC50を接続する前に,ドライブモジュールにインストールされている正確な制御ボード変数を確認し,TTLエンコーダ評価をサポートしていることを確認します.

Q3:エンコーダには参照パルス (Z信号) が含まれています.これはどのように使用されますか?

Z信号は 精密な角位置で 回転1回あたり1回のパルス出力です参照点接近 (ホーミング) 手順に Z パルスを使用します 動力は Z パルスが検出されるまで軸を移動します,電源開いた後に知られた重複可能な位置参照を確立する.参照ホーミングなしでは,インクリメンタルエンコーダの位置カウントには定義された出発点がありません.機械が毎回同じ物理的な位置にホームズを確保する.

Q4:電源電圧が5Vに逆らったら?

6FX2001-2CC50は5V電源で ±10%の変動を許容するので,4.5Vから5.5Vの範囲で正しく動作する.この範囲外では,信号品質が低下する可能性があります.供給電圧が不安定か騒々しい場合コーダの近くで適切な脱カップを備えた 5V 制御電源が推奨されます."-2N"後置き付きの6FX2001ファミリーの他のバージョンは,より広い稼働電圧範囲 (10~30V) をサポートしていることに注意5Vの精密な調節が困難である場合,より適しているかもしれません.

Q5: レーヤーの早速故障を防ぐために,エンコーダはどのように機械的に結合するべきですか?

エンコーダーシャフトと機械シャフトの間の直接硬い結合は推奨されません.余剰の不整列は,エンコーダの内部ベアリングに直線的および軸的負荷を及ぼす.柔軟性のあるコップリングで,小さなデアラインメント (通常0.1mm未満の平行オフセットと0.0mm未満の平行オフセット) を対応します.5° 角偏差) は,常にエンコーダー軸と駆動軸の間に使用する必要があります.帯の張力による横向き力は,軸の許容される半径負荷を超えることがあります.
