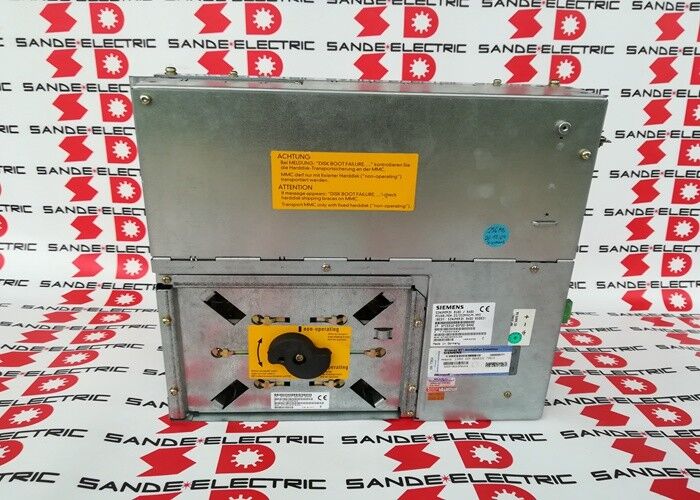

部品番号: 6FC5210-0DF02-0AA0
メーカー: Siemens AG (ドイツ)
製品タイプ: PCU50 — パネルコントロールユニット
6FC5210-0DF02-0AA0 は、シーメンス SINUMERIK 810D および 840D CNC システム用の PCU50 (パネルコントロールユニット) です。これはオペレーターインターフェイスの背後にあるコンピューティングプラットフォームであり、HMI Advanced ソフトウェアを実行し、CNC ディスプレイをレンダリングし、オペレーターの入力を処理し、NCU (数値制御ユニット) と通信して機械の操作を調整するユニットです。
SINUMERIK アーキテクチャでは、PCU50 はオペレーターパネル (キーボードとディスプレイ) と NCU の間に位置します。NCU はリアルタイムの CNC 制御計算を処理します。PCU50 はヒューマンインターフェイス — プログラム管理、工具オフセット入力、機械パラメータ表示、プログラム編集 — を処理します。CNC が完全に機能するには、両方が稼働している必要があります。
Pentium II / 333 MHz プロセッサと 128 MB RAM の仕様は、このユニットを 1990 年代後半から 2000 年代初頭の SINUMERIK 840D 世代に位置づけています。HMI Advanced (OS 設定: BS003) を搭載した Windows NT 4.0 を実行します。PCU50 ハウジング内にはハードドライブが搭載されており、防振プレートに取り付けられています — 古いユニットでは故障しやすいコンポーネントであり、SSD またはフラッシュ交換キットで対応できます。
HMI Advanced は、SINUMERIK 840D 用のシーメンスのオペレーターソフトウェアパッケージです。標準の CNC オペレーターインターフェイスを提供します: プログラム選択と編集、工具管理、機械パラメータ表示、アラーム管理、軸ステータス監視。インストールされている PCU50 のソフトウェアバージョンは、NCU のシステムソフトウェアバージョンと一致している必要があります。HMI と NCU のソフトウェアバージョンの不一致は、インターフェイスエラーを引き起こし、正しいオペレーター通信を妨げる可能性があります。
PCU50 を交換する際は、機械固有のサイクル、顧客固有の画面アダプテーション、HMI レベルで参照されるドライブパラメータを含む HMI ソフトウェア構成を、交換前に元のユニットからバックアップする必要があります。
| パラメータ | 値 |
|---|---|
| 部品番号 | 6FC5210-0DF02-0AA0 |
| 製品タイプ | PCU50 パネルコントロールユニット |
| CNC プラットフォーム | SINUMERIK 810D / 840D |
| プロセッサ | Pentium II / 333 MHz |
| RAM | 128 MB |
| 電源 | 24V DC |
| OS | Windows NT 4.0 |
| ソフトウェア | HMI Advanced (BS003) |
| ステータス | 生産終了 |
Q1: SINUMERIK 840D のディスプレイが空白またはフリーズしています。NCU は実行されています (軸ドライブはオンラインです)。PCU50 が原因ですか？
空白またはフリーズした HMI ディスプレイを持つ正常に動作する NCU は、PCU50 の故障の典型的な症状です。NCU の内部 NC ステータス LED を確認して、NC がアクティブであることを確認する必要があります。NC が正常に実行されており、HMI のみが応答しない場合、PCU50 は故障しています — 通常はハードドライブ、Windows NT ブートパーティション、または PCU50 の内部電源です。
Q2: PCU50 は Windows NT に起動しますが、HMI Advanced が開始しないか、エラーが表示されます。何をチェックすべきですか？
Windows に起動するが HMI Advanced が開始しない PCU50 は、通常、HMI のインストールが破損している、NCU 通信リンクが失敗している (PCU と NCU 間の MPI または PROFIBUS 接続を確認してください)、または HMI と NCU 間のソフトウェアバージョンの不一致を示しています。まず NCU 接続を確認してください — HMI Advanced は初期化のためにアクティブな NCU 通信が必要です。
Q3: PCU50 のハードドライブが故障しています。機械構成を失うことなく交換できますか？
ハードドライブには、Windows NT のインストール、HMI Advanced ソフトウェア、およびすべての機械固有のサイクルと構成が含まれています。ハードドライブの作業を行う前に、バックアップを取得する必要があります — フルディスクイメージまたはシーメンスの PCU-FLASH またはアーカイブツールを介した SINUMERIK 固有のバックアップのいずれかです。バックアップがない場合、機械固有のデータは失われ、MTB ドキュメントから再作成する必要があります。SSD または CompactFlash アップグレードキットは、回転するハードドライブをソリッドステートストレージに交換するために利用可能です。
Q4: 別の機械から交換用の 6FC5210-0DF02-0AA0 を使用できますか？
PCU50 ハードウェアは機械固有ではありませんが、ソフトウェア構成は機械固有です。別の機械からの交換用 PCU50 は、前の機械の HMI 構成で起動します。新しい機械を操作できるようになる前に、バックアップから正しい機械固有のソフトウェア構成を復元する必要があります。すべてのパラメータを確認せずに、他の機械の HMI 構成で機械を操作しないでください。
Q5: SINUMERIK 840D システムアップグレードの現在のシーメンスの同等品は何ですか？
PCU50.5 または HMI sl を備えた統合 NCU 7x0 ユニットを備えた SINUMERIK 840D sl (ソリューションライン) が現在の世代の同等品です。840D から 840D sl への移行は、完全な制御システム交換です — すべてのハードウェア、配線、およびソフトウェアを更新する必要があります。移行評価については、工作機械メーカーまたはシーメンスサービスパートナーに相談する必要があります。
