| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3900-0303 |

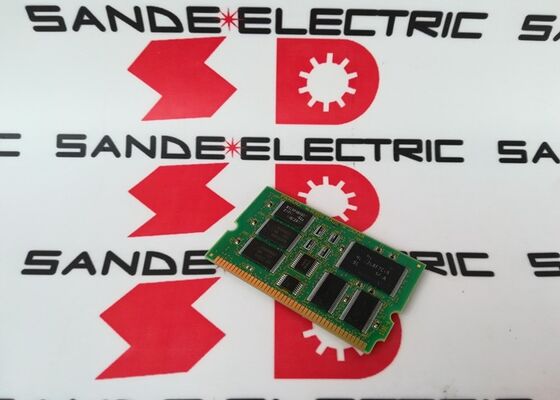

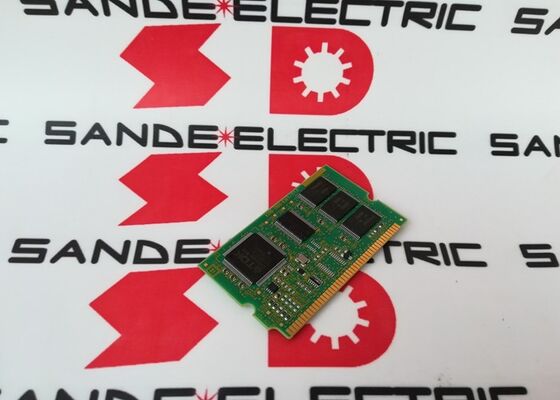

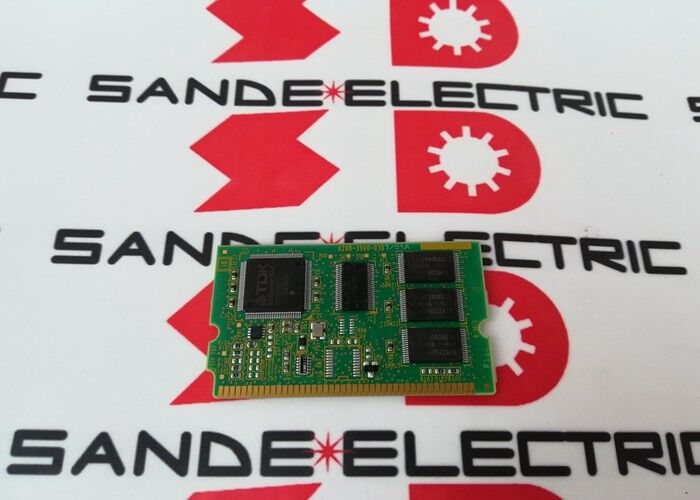

A20B-3900-0303は,1つのプラグインモジュールで2つの根本的に異なるメモリタイプを組み合わせています.
FROM (Flash 読み取りのみメモリ)FROMは,CNCのコアソフトウェア,操作システムのカーネル,モーション制御ファームウェア,PMCの梯子プログラムこのコンテンツは電源サイクルやバッテリー故障を 損失なく生き残りますFROM を更新するには,FANUC のブートモード ソフトウェア ローダー を使って意図的に書き込みを行う必要があります..
SRAM (静的ランダムアクセスメモリ):CNCの実行中に動作データのために使用される高速の揮発性メモリ ツールのオフセットテーブル,作業座標システム,マクロ変数,その他の頻繁にアクセスされるデータ.古いCNC世代で使用されているCMOS RAMモジュールとは異なり,A20B-3900モジュールのSRAMは,CNCのFROMが既に主要な構成データを格納しているため,バッテリーバックアップを必要としません.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-3900-0303 について |
| タイプ | FROM/SRAM モジュール |
| シリーズ | A20B-3900 |
| 適用する | FANUC CNC システム ソフトウェアとパラメータ ストレージ |
| 置き換える後 | すべての FROM ファイル,パラメータ,およびプログラムを再起動する |
A20B-3900-0303の FROMセクションには
CNCシステムソフトウェア:FANUC CNC 操作カーネル 軸間接,PMC 実行,操作者表示,およびすべての CNC 機能を管理するリアルタイムソフトウェアこのソフトウェアはFANUCが提供しており,エンドユーザーによって変更することはできません..
オプションソフトウェア:ライセンス付きのCNCオプション機能 (例えば,高度なコンート制御,AI制御,硬式タッピング,対話式プログラミング) 関連オプションライセンスの登録時にアクティブになっている別々のソフトウェアモジュールとして FROMに格納される.
PMCの梯子プログラム機械ツールのPLCシーケンスロジック ツール変更,冷却液,ドアインターロック,およびすべての機械自動化の管理.非揮発性保持のためにFROMに保存されます.
マクロプログラム (O9000~O9999):機械レベルにインストールされたカスタムマクロプログラムと缶詰のサイクル定義は,信頼性の高い持続性のために FROM に保持されます.
FROM モジュールの欠陥:FANUC CNCは,システムブート障害,ランダム FROM チェックサムエラー,またはソフトウェアの破損症状を開発する.電源障害を排除した後,A20B-3900-0303 FROM/SRAM モジュールが識別される.交換には,Fromから完全な再充電が必要で,その後にバックアップからパラメータとプログラムを復元する..
CNCシステム再構築:FANUCのCNC制御ユニットが新しいメモリハードウェアで再構築されます.A20B-3900-0303は,すべてのFROMソフトウェアファイル,パラメータ,機械の完全なバックアップセットからプログラムが読み込まれます.
Q1: A20B-3900-0303 を置き換えた後に FROM のファイル,パラメータ,プログラムはすべて,なぜ再起動しなければならないのか?
モジュールのFROMセクションは,CNCのシステムソフトウェアとPMC梯子を保存する.これらはCNC制御ユニット内の他の場所には保存されません.SRAMセクションは,運用データを保持します.新しいA20B-3900-0303は空白で開始されます. FROMとSRAMの両方が空です.. FROM ファイルをロードせずに,CNC は起動できません. パラメータとプログラムを復元せずに,CNC は FROM ファイルをロードした後でも正しく動作できません.FROM モジュールの交換の前に,これらのすべてのデータセットの確認バックアップが不可欠です..
Q2:A20B-3900-0303のデータを保存・復元するにはどのようなバックアップツールが必要ですか?
FROM ファイルは,FANUC の BOOT スクリーンまたは CNC ソフトウェア ローダーを使用して,通常 Ethernet または CF カード経由で PC にバックアップされます.パラメータとプログラムは,シリアルRS-232を使用して,CNCのSYSTEM設定画面を通じてバックアップされていますシリーズ30i/31i/32iシステム (A20B-3900-030xモジュールのターゲットプラットフォーム)Ethernet ベースの FANUC FOCAS2 通信は,最も信頼性の高い大データバックアップ方法を提供します.
Q3:A20B-3900-0303はA20B-3900-0298 (32MB FROM / 2MB SRAM) と交換可能ですか?
必ずしもそうではない.A20B-3900-030xファミリーの異なるバリエーションは異なるSRAM容量を持ち,異なるCNCオプション構成に対応する可能性がある.CNCのハードウェア仕様は,どの FROM/SRAM モジュール変数が正しいかを定義します.インストールされたモジュールのラベルと適用されるFANUCハードウェアドキュメントから必要な部品番号を確認します.
Q4:A20B-3900-0303では"Core Exchange Required"とはどういう意味ですか?
コア交換とは,サプライヤーの交換方針では,交換モジュールを購入する際に古いモジュールを返品することを要求する.返品された (コア) モジュールはリニューアルされ,ストックに戻される.このポリシーは FANUC メモリモジュールに共通しています.取引の条件として,古いモジュールが返品交換のために利用可能であることを保証することです.
Q5:CNCが成功して起動してもパラメータエラーが出たら,A20B-3900-0303が失敗したのでしょうか?
必ずしもそうではない.パラメータエラーで起動が成功すると,FROM (システムソフトウェアを含む) セクションが機能しているが,パラメータ/データセクションが破損またはクリアされたことを示します.これは,その後,起こる可能性があります: FROM モジュールの交換 (パラメータはまだ再充電されていない),バッテリー関連のメモリ喪失 (特定のモジュールタイプに適用される場合),または手動メモリクリア.モジュールが失敗したと結論付ける前にバックアップから正しいパラメータをロードする.
