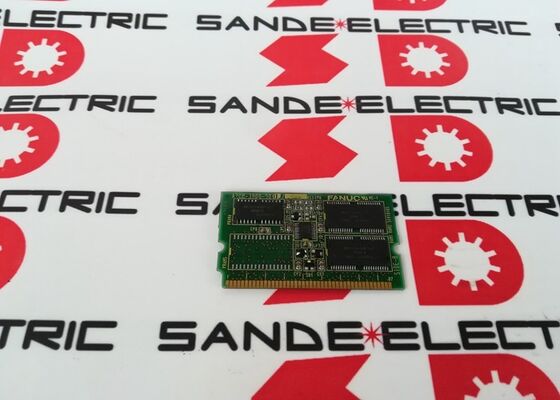

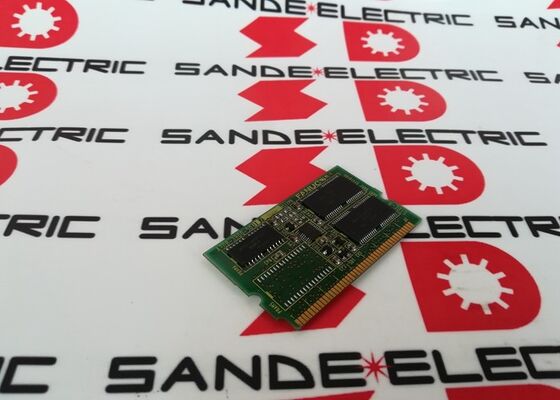

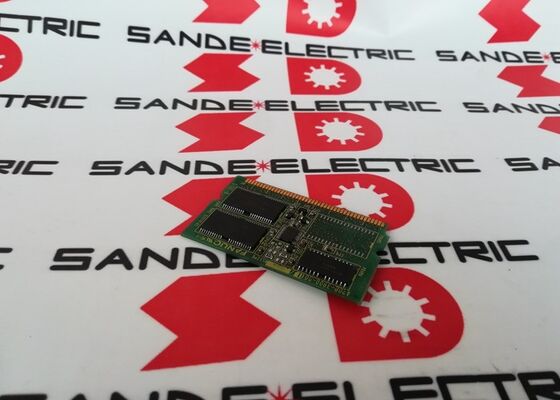

USED FANUC A20B-3900-0041 メモリーカード回路板 A20B39000041 A2OB-39OO-OO41

A20B-3900-0041 FANUC iシリーズ 8MB DRAMメモリモジュール 16i / 18i / 20i / 21i / DIMMプラグイン / A20B-3900シリーズ

A20B-3900 プラグインメモリーモジュール iシリーズ CNC

A20B-3900シリーズは,FANUCのiシリーズCNCプラットフォーム用のプラグインメモリモジュールファミリーです.これらのコンパクトなDIMM形式のボードは,CNCメインボードのCPUとメモリアーキテクチャに特定のメモリリソースを追加します:

FROM モジュールから:システムソフトウェアとオプションプログラムを格納するフラッシュROMモジュール.A20B-3900-0014 (4MB FROM) とA20B-3900-0060 (FROM) はこのファミリーの例である.

DRAM モジュール:ダイナミックRAMは,CNCプロセッサに追加の作業メモリを提供している.A20B-3900-0041 (8MB DRAM) は,iシリーズプラットフォームで確認されたDRAMモジュールである.

これらのモジュールは,CNCメインボードに直接接続され,CPUカードやその他の機能モジュールとともに定義されたコネクタ位置にスライドする小型,自立のボードです.

基本規格

A20B-8100-0135 コンフィギュレーション このモジュールの位置

Fixtech.comは,A20B-3900-0041をA20B-3300-0050CPUカードとA20B-8100-0135メインボードでペアすることを確認している.A20B-8100-0135 (FANUC 18i-A LCDマウントメインPCB) のコンフィギュレーションは以下のとおりである.

"A20B-3300-0050 ((A20B-3900-0041) "という括弧の表記は,DRAMモジュールはCPUカードに直接接続またはペアを合わせることを示す. 両者はCNCのプロセッサとメモリユニットとして一緒に機能する.

応用シナリオ

iシリーズ DRAM 障害:FANUC 18i-A CNCはメモリエラーアラームを発揮するか,起動しない場合,欠陥 DRAM に起因する POST (Power-On Self Test) 障害が発生する.A20B-3900-0041 DRAM モジュールは交換される.CNCブート正常で完了.

CNCメモリ拡張またはリフレッシュ:古いFANUC 16i CNCは保守更新を受け,A20B-3900-0041はFROMモジュールと共に交換され,CNCコントローラに既知のメモリを再現する.

よくある質問

Q1:A20B-3900-0041は DRAM モジュールか FROM モジュールですか?

"DRAM Dimmメモリモジュール / Fanuc 16i, 18i, 20i, 21i コントロール用の 8MB メモリ". これはDRAM (揮発性ワーキングメモリ) モジュールで,FROM (揮発性のないフラッシュ ROM) モジュールではありません.A20B-3900-0014は,類似のiシリーズプラットフォームのための別々のFROMモジュールです.

Q2:A20B-3900-0041の交換は,保存されたCNCパラメータやプログラムに影響を及ぼすのですか?

A20B-3900-0041はDRAMとして,CNC電源が切断されるたびに内容を失くします.CNCパラメータとプログラムは,電池付きSRAM (分離モジュール) またはFROMに格納されます.DRAM モジュールの交換は,持続的なCNCデータに影響しません..

Q3:A20B-3900-0041は,設置前にベンチテストできますか?

どんなDRAMデバイスと同様に,A20B-3900-0041は,テストするためにホストシステムを必要とします. CPUカードからのアドレス,データ,制御信号が実行される必要があります.

Q4: A20B-3900-0041 が欠陥であることを示す障害症状は何ですか?

自動電源オンテスト (POST) を完了するCNCの失敗,メモリパラリティエラーアラーム,任意のCNCリセットがCNC動作温度と相関する (熱圧下で熱 DRAMセルが故障する) すべてはDRAMモジュールの疑いを示しますCNCのPOSTメモリテストは,起動時にDRAMを特別に練習します. POSTメモリエラーアラームは,DRAMモジュールに直接を指します.
