TR 電子 CEV65M-01460 絶対回転エンコーダー PROFIBUS-DP,4096 PPR,1127V DC

部品番号:CEV65M-01460

製造者:TR-Electronic GmbH

タイプ:絶対マルチターンエンコーダー

インターフェース:PROFIBUS-DP

決議:4,096 ステップ/Rev × 4,096 Rev

供給:11V27V DC

産地:ドイツ

TR Electronic CEV65M-01460は,より有用なことをします.それはどこにいるかを覚えています.絶対多ターン回転エンコーダー電源が切断された時でも正確な位置データを保持します つまり自律回路や参照の喪失などなく 機械がシャットダウン後に再起動すると 驚きはありません

ドイツのTR-Electronic GmbHで製造された the CEV65M-01460 is part of the well-regarded CE-65 series — a line of industrial absolute encoders designed for the kind of environments where a sensor has to keep working regardless of what's happening around it.

絶対 と 漸進 的 の 違い 重要 な 理由

増量エンコーダは シャフトが出発点から どの位移動したかを教えてくれます 電力を失い 参照は消えますすべての軸の位置に独自のデジタルコードを割り当てます 移動の全範囲にわたって制御器は既に軸の位置を正確に知っています.

CEV65M-01460では,その範囲は4,096回転 × 4,096回転ごとにステップ完全にプログラム可能です.これは,全体の解像度です.1600万の単一のポジション工業用重型機械の要求の高い位置付け作業には十分です.

テクニカル仕様

PROFIBUS-DP の 利点

多くの産業用エンコーダーは,追加のコンバーターハードウェアを必要とするアナログ出力または基本的なデジタル信号に依存しています. CEV65M-01460は,PROFIBUS-DP鉄鋼工場,クレーンシステム,そして世界中の重量加工工場における無数のPLCとDCSアーキテクチャの骨組みを動かすフィールドバス規格です.

暗号化装置はプロフィバスネットワークに直接接続されます 信号調節モジュールや中間ハードウェアはありません位置と診断データはクリーンで制御器に到着構造化されたパケット.そして最大までボードレートをサポート12 マボッドそしてPNO プロフィールクラス2パーソナライズド・ジムナスティクスなしで,プロフィバス-DPマスターと簡単に統合できます.

産業と応用

CEV65M-01460は汎用部品ではなく センサーを多く要求する環境のために作られています典型的な配備地域には:

鉄鋼生産絶対位置の保持が安全性的に重要な場合,ロールポジション,コイルアングル,そしてパッドの動きを追跡する.

風力発電タービンシステムでは,電源サイクルが頻繁である場合,ピッチとイア位置の監視を行う.

クレーン・リフト・システム港用クレーンと上部ゲンタリークレーンのフック高度追跡とスローアングルの測定

船舶建設と海上機器IP65密封が有効な塩気環境でのランプ,ラック,デッキ機械の位置付け

パッケージと物流輸送機の位置転換と蓄積システムの監視

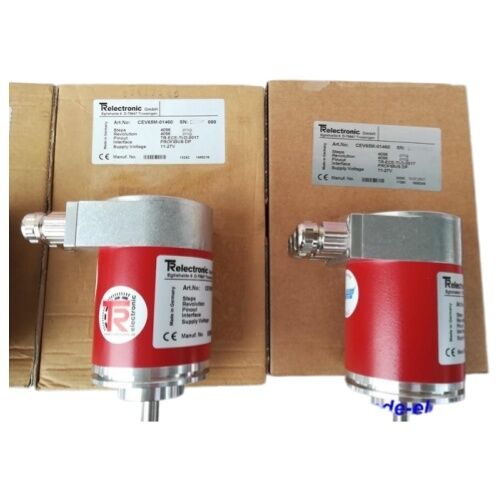

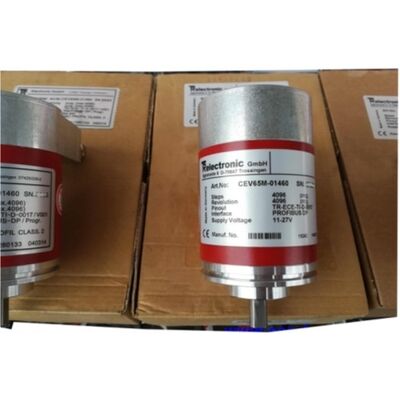

状態: 新品

このユニットは提供されています新品で製造者のオリジナルのパッケージ既存の PROFIBUS-DP 装置に類似した代替品を調達するメンテナンスチームのために,新品を購入すると 改装された機材に伴う 不確実なサービス時間や履歴が 避けられます.

CEV65M-01460は成熟した部品で 中古市場でも広く利用できます予期せぬエンコーダの故障が重要なダウンタイムを引き起こす場合,新しいストックが任意のアプリケーションのための好ましいオプションです..

プログラム可能性 に 関する 注記

革命ごとにステップと活性革命の数の両方が完全にプログラム可能PROFIBUS マスターを介してこのエンコーダーに設定できます.これは,特定のギア比,測定範囲,オーダーメイドの巻き込み部品を必要とせずに,または古いシステム要件メンテナンスエンジニアにとって 部品の在庫を標準化するのは 柔軟性です

よくある質問

Q1:CEV65M-01460は 漸進的なエンコーダーか 絶対的なエンコーダーか?

これは絶対多ターンエンコーダー電源が切れている時でも 4,096 回転で正確な位置を維持します 動力サイクルや緊急停止後に軸を再配置する必要はありません

Q2:このエンコーダはどんなフィールドバスプロトコルを使っていますか?

CEV65M-01460はPROFIBUS-DPRS485出力ドライバを使用している. 12 Mbaud までのボード速率をサポートし,PNO プロファイルクラス 2 に準拠しており,特別な構成なしで標準の PROFIBUS-DP マスターと互換性がある.

Q3: 設置後に解像度を変更できますか?

はい. 革命毎のステップ (4,096まで) とアクティブ革命数 (4,096まで) は両方ともPROFIBUS マスターでプログラムできるこれは,エンコーダがフィールドにおける異なる機械設定や制御システム要件に適合するように再構成できるようにします.

Q4: IP 評価は? 屋外環境や洗浄環境には適していますか?

CEV65M-01460には,保護基準 IP65◎ 粉塵の侵入を防ぎ,あらゆる方向から水噴出から保護されています.工業用屋外使用や適度な洗浄環境に適しています.完全浸水用に設計されていませんが.

Q5: このエンコーダの代替部品番号は?

工場の代替部品番号は110-01460,いくつかのTR-Electronicドキュメントや古い調達記録に記載されている.両方の番号は同じ製品を指します:CEV65Mシリーズ絶対多ターンPROFIBUS-DPエンコーダ 4,096×4,096 プログラム可能な解像度.
