| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

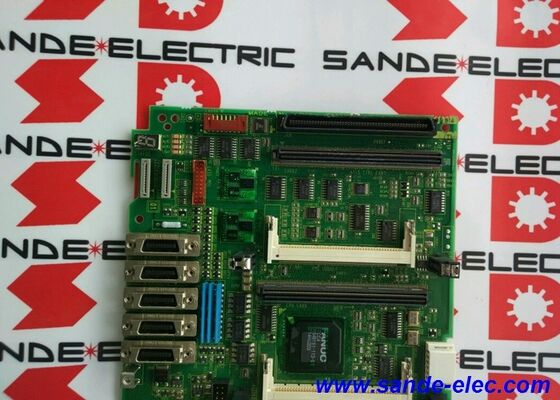

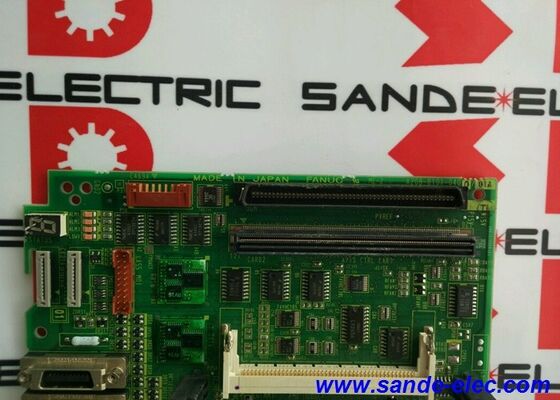

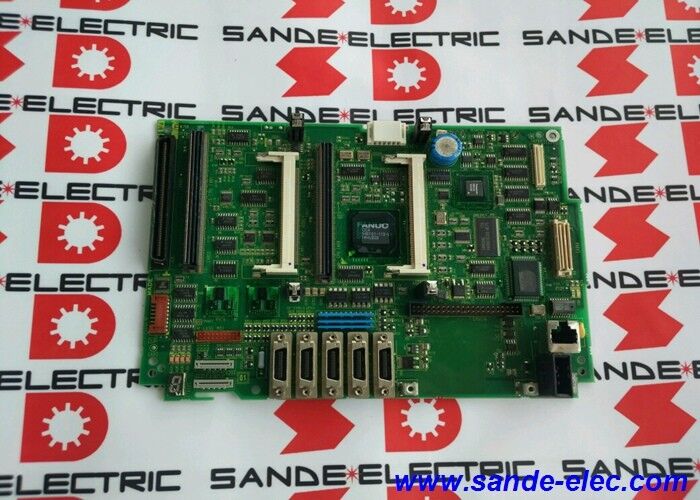

| モデル番号 | A20B-8101-0400 |
FANUC シリーズ 30i/31i/32i プラットフォームは、ファナックの i シリーズ CNC アーキテクチャの最上位を表します。処理能力と軸数においてシリーズ 16i/18i/21i より上位に位置する 30i/31i/32i シリーズは、最も要求の厳しい工作機械アプリケーション向けに設計されています。
シリーズ 30i-A:ファナックの最も高性能な CNC — 最大 9 つのパス、32 軸、および 4 つのスピンドルをサポートします。他の CNC が十分な軸数やプログラム機能を備えていない、非常に複雑なマルチスピンドル マシニング センター、トランスファ ライン、および複合加工システムで使用されます。
シリーズ 31i-A5:同じ 3xi ファミリの高性能 CNC — 高度な AI サーボと 5 軸同時輪郭加工用に最適化されたスピンドル制御機能を備えた 5 軸加工用に構成されています。 「A5」という指定は、この特定の 31i-A 構成バリアントを識別します。
A20B-8101-0400 は、これらのプラットフォームのすべての CNC 機能を統合するマスター ボードです。
| パラメータ | 価値 |
|---|---|
| 互換性がある | 30i-A、31i-A5 |
| ボードの種類 | A4 メイン基板 |
| 電源 | A20B-8101-0010 (FS30i PSU) |
| インストール | LCD/MDIユニット |
| シリーズ | A20B-8101 |
A20B-8101 シリーズ内では、30i/31i メイン PCB には複数のタイプ指定があります。
| ボード | タイプ | 互換性がある |
|---|---|---|
| A20B-8101-0400 | A4 | 30i-A、31i-A5 |
| A20B-8101-0401 | A5 | 30i/31i/32i（PC機能なし） |
「A4」および「A5」タイプの指定は、同じ 30i/31i メイン PCB ファミリ内の異なるハードウェア世代または機能構成を識別します。 A20B-8101-0401 (A5 タイプ) は「PC 機能なしの 30i/31i/32i シリーズ モデル A 用」と説明されており、0401 が内蔵 PC オプションなしの構成用であることを示唆しています。 A20B-8101-0400 (A4 タイプ) は、特に 30i-A および 31i-A5 に対応します。
30i-A メインボードの障害:FANUC 30i-A マシニング センター システムのマスター ボードに障害が発生しました。CNC の初期化が失敗するか、持続的な通信エラーにより通常の動作が妨げられます。 SRAM バックアップ後、A20B-8101-0400 を交換します。 SRAM データが復元され、CNC の動作が再開されます。
31i-A5 5軸マシニングセンターのメンテナンス：31i-A5 制御を備えた 5 軸マシニング センターは、計画された制御システムの改修中に主要な PCB の交換を受けます。
Q1: A20B-8101-0400 を交換する前に、どの SRAM データをバックアップする必要がありますか?
SRAM に保存されているすべてのマシン固有のデータは、交換を開始する前に、CNC の ALL IO またはデータ管理機能を介してバックアップする必要があります。これには、CNC パラメータ (軸設定、ソフトウェア制限、ゲイン)、PMC ラダー プログラム、部品プログラム、ツール オフセット、ワーク座標オフセット、およびカスタム マクロ変数が含まれます。このバックアップがないと、ボードを取り外すとデータが永久に失われます。
Q2: A20B-8101-0400を置き換える場合、CPUユニットは移設されますか?
CPU モジュールはマスターボードに接続されます。マスターボードを交換する場合、通常、CPU モジュールは交換用ボードに転送されます。CPU モジュール自体は故障したコンポーネントではありません。交換手順にCPUユニット移設が指定されているかどうかをFANUC 30i-A保守マニュアルで確認してください。
Q3: A20B-8101-0400 (A4) と A20B-8101-0401 (A5) の違いは何ですか?
30i-A、31i-A5はA4タイプ(A20B-8101-0400)を確認しております。 PC機能なしの30i/31i/32iシリーズAではA5タイプ(A20B-8101-0401)を確認しております。これらのボードは 30i-A/31i プラットフォーム内で異なる構成に対応しており、互換性はありません。
Q4: A20B-8101-0400 ではどの電源モジュールが動作しますか?
CNC-Shopping では、隣接する A20B-8101-0401 が「FANUC FS30i 電源モジュール A20B-8101-0010 を搭載」していることを確認しています。同じマスターボードファミリーの A20B-8101-0400 は、同じ FS30i 電源 (A20B-8101-0010) を使用します。
Q5: A20B-8101-0400 は 32i-A システムで使用できますか?
製品の説明では、30i-A と 31i-A5 の互換性が具体的に示されています。シリーズ 32i-A は同じハードウェア ファミリに属しますが、異なる CNC バリアントです。
