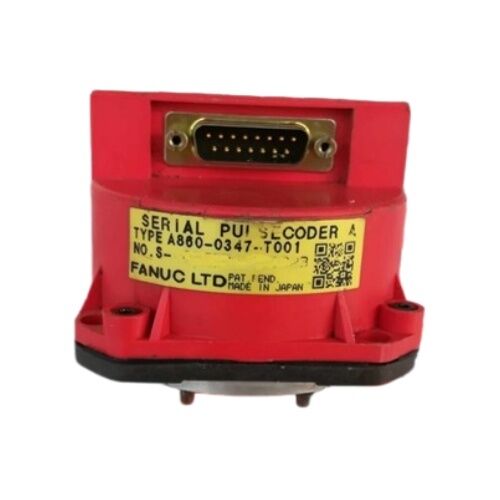

オリジナルファヌック 絶対パルスサーボモーターエンコーダー A860-0347-T001

Fanuc A860-0347-T001 | シリアルAアブソリュートパルスコーダー — D-Subコネクタ、Fanucモデル3-0S / 4-0S SシリーズACサーボモーター

概要

Fanuc A860-0347-T001は、FanucのSシリーズACサーボモーターの特定のモデルに搭載されているシリアルAアブソリュートパルスコーダーです。具体的には、モデル3-0Sおよびモデル4-0Sモーターに搭載されます。シリアルAプロトコルは、Sシリーズ向けのFanucの第一世代シリアルエンコーダー形式であり、モーターからサーボアンプへのシリアルリンクを介してアブソリュート位置フィードバックを提供します。これにより、機械起動時のリファレンス復帰が不要になり、Sシリーズモーターの動作特性に適した分解能で位置データを供給します。

エンコーダー本体のD-Subコネクタは、A860-0347ファミリー内のこのバリアントを物理的に識別するものです。

D-Subコネクタ — 台形のマルチピン産業標準 — は、Sシリーズモーターが製造されていた時代のサーボフィードバック接続によく使用されていました。T001のD-Subは、モーターのフィードバックケーブルアセンブリの対応するソケットに接続されます。このコネクタ構成により、ケーブル配線を変更せずにエンコーダーを交換できます。交換用のT001は、既存のケーブルのモーター側ソケットに直接差し込まれます。

A860-0347-T001が関連付けられているSシリーズモーターは、その後継であるアルファシリーズよりも前の世代のFanucサーボモーターを表しています。

3-0Sおよび4-0Sの指定は、特定のトルクおよび速度分類におけるミッドフレームSシリーズモーターを示します。これらのモーターを搭載した機械 — 1990年代の主要メーカー製のターニングセンタ、マシニングセンタ、トランスファーライン装置 — は、世界中の生産設備で稼働し続けており、テスト済みの交換用パルスコーダーは、歴史的な興味ではなく、活発なメンテナンスニーズとなっています。

Fanuc Sシリーズエコシステムのすべてのアブソリュートシリアルパルスコーダーと同様に、A860-0347-T001のアブソリュート位置機能は、機械の電源サイクル中にマルチターンカウントを維持するために、サーボアンプのバッテリーバックアップに依存しています。

正常なアンプバッテリーは、以前のSシリーズモーターで使用されていたインクリメンタルタイプとこのエンコーダーを区別する「起動時のリファレンス復帰不要」という利点の運用上の前提条件です。

主な仕様

パラメータ

シリアルAプロトコルは、A860-0347-T001をSシリーズ向けのFanucシリアルエンコーダーの第一世代に位置づけます。シリアルA以前は、Sシリーズモーターはインクリメンタルパルスコーダー (A860-0315、A860-0316ファミリー) を使用しており、A/B/Zのクアドラチャ信号を生成していました。シリアルAは、これらのアナログクアドラチャ出力をコンパクトなシリアルデータリンクに置き換え、エンコーダーとアンプ間の導体数を削減すると同時に、インクリメンタルタイプでは提供できなかったアブソリュート位置フィードバックを可能にしました。

シリアルアブソリュートフィードバックへの移行は、機械オペレーターにとって重要な運用上の改善でした。シリアルAエンコーダーを搭載した機械は、アンプバッテリーが正常であれば、計画的または予期せぬシャットダウンの直後に生産を再開できます。インクリメンタルエンコーダーを搭載した機械は、すべての電源サイクル後に構造化されたリファレンス復帰シーケンスを必要とし、起動時間を追加し、メンテナンス中の柔軟性を制限します。

Sシリーズで使用されるシリアルAプロトコルは、後続のアルファおよびアルファiエンコーダー世代で使用されるシリアルプロトコルとは異なります。A860-0347-T001は、アルファシリーズエンコーダー (A860-0346、A860-0356ファミリー) またはアルファiエンコーダー (A860-2001シリーズ) と電気的またはプロトコル的に互換性がありません。これらは異なるモーター世代に対応し、異なるアンプインターフェース回路と通信します。

D-Subコネクタ — フィールドでの識別と交換に関する注意

A860-0347-T001のD-Subコネクタ形式は、ラッチング保持ネジを備えた標準的な台形ハウジングを使用しています。フィールドでモーターを確認する際、ケーブルのモーター側のD-Subソケット — Amphenolまたはフラットピンコネクタではなく — が、このT001 D-Subバリアントが別のA860-0347シリーズバリアントではなく正しいエンコーダーであることを物理的に示す指標となります。

交換品を注文する前に、モーターのフィードバックケーブルのエンコーダー側にD-Subソケットがあることを確認してください。T001は、異なるコネクタ形式で終端されたケーブルには適合しません。

よくある質問

Q1: A860-0347-T001が通信を失った場合に表示されるCNCアラームは何ですか？また、最初の診断手順は何ですか？

シリアルAエンコーダーの通信障害は、通常、互換性のあるCNC世代ではSV-3xxシリーズのアラームとして表示されます — 一般的にはSV360 (シリアルデータエラー) またはサーボが通電できないことを示す軸アラームです。

エンコーダーを故障と断定する前に、エンコーダー本体のD-Subコネクタを取り外し、再接続し、すべてのピンに汚染や物理的な損傷がないか確認してください。ケーブル配線のねじれ、圧壊、またはコンジットの端での擦れを点検してください。

コネクタとケーブルの点検でアラームが解消しない場合は、別の軸の既知の正常なフィードバックケーブルと交換してください (コネクタが互換性がある場合)。交換ケーブルでアラームが解消する場合はケーブルの損傷を示し、解消しない場合はエンコーダーまたはそのアンプインターフェース回路を示します。

Q2: A860-0347-T001は新品として入手可能ですか、それとも中古品および交換品のみですか？

Sシリーズモーター世代は現在のFanucの生産よりも前の世代であり、A860-0347-T001はすべてアフターマーケット — 稼働中の機械の廃止からの余剰品およびモーター修理専門業者からの管理された交換プール — から調達されます。

信頼できるサプライヤーからのテスト済みで保証付きの交換ユニットは、機能状態に自信を持って交換するための最も実用的な方法です。

静的なベンチテストだけでは、エンコーダーのシリアル通信性能を検証できません。互換性のあるアンプとCNCでの回転下でのテストが意味のある資格となります。

Q3: 直接の交換品が入手できない場合、A860-0347-T001を後継のアブソリュートエンコーダータイプに交換できますか？

いいえ — シリアルAエンコーダーのプロトコルとアンプインターフェースは、シリアルAデータを受信するように設計されたSシリーズサーボアンプに固有です。

異なるFanucエンコーダーファミリーへの交換は、そのエンコーダーのプロトコルを受け入れられるアンプを必要とします。これは、エンコーダーだけでなく、サーボシステムの変更を必要とします。

実際には、適切なアプローチは、アフターマーケットから互換性のあるA860-0347-T001を調達することです。

信頼できるFanuc Sシリーズモーターの専門家は、正確なT001 D-Subバリアントが入手可能かどうか、またはケーブルアダプターを備えたA860-0347ファミリー内の互換性のある代替品が選択肢となるかどうかについてアドバイスできます。

Q4: 交換用A860-0347-T001を取り付けた後、どのような起動手順が必要ですか？

エンコーダー交換後は常にリファレンス復帰が必要です。新しいエンコーダーは、機械の機械的位置との間に格納されたマルチターンカウントの関係を持っていません — アンプのSRAMはリセットされているか、前のエンコーダーの角度方向に関連付けられたカウントを含んでいます。

機械の電源を入れ、エンコーダー通信アラームが解消したことを確認し (シリアルリンクが確立されたことを示す)、軸をフルリファレンス復帰サイクルで駆動します。生産プログラムを実行する前に、リファレンス復帰後に軸位置表示が期待される機械ゼロ座標を示していることを確認してください。

Q5: 長期間稼働しているSシリーズ機械におけるA860-0347-T001の最も一般的な故障パターンは何ですか？

経年劣化によるベアリングの摩耗が主な機械的故障です — 光学ディスクアセンブリを支持するエンコーダーベアリングに遊びが生じ、信号ノイズが発生し、最終的にシリアル通信アラームが発生します。

モーターシャフトシールからクーラントミストやオイルエアロゾルが侵入することによる光学ディスクの汚染が、2番目に多い故障経路です。ディスク表面が不明瞭になり、信号振幅が検出閾値を下回ります。

D-Subコネクタピンの腐食 — 湿度、クーラント蒸気、または潤滑剤ミストがコネクタに侵入することによる — は、時間とともに悪化する断続的な通信障害を引き起こします。いずれの場合も、エンコーダーはフィールド修理できません。交換がサービスソリューションです。
