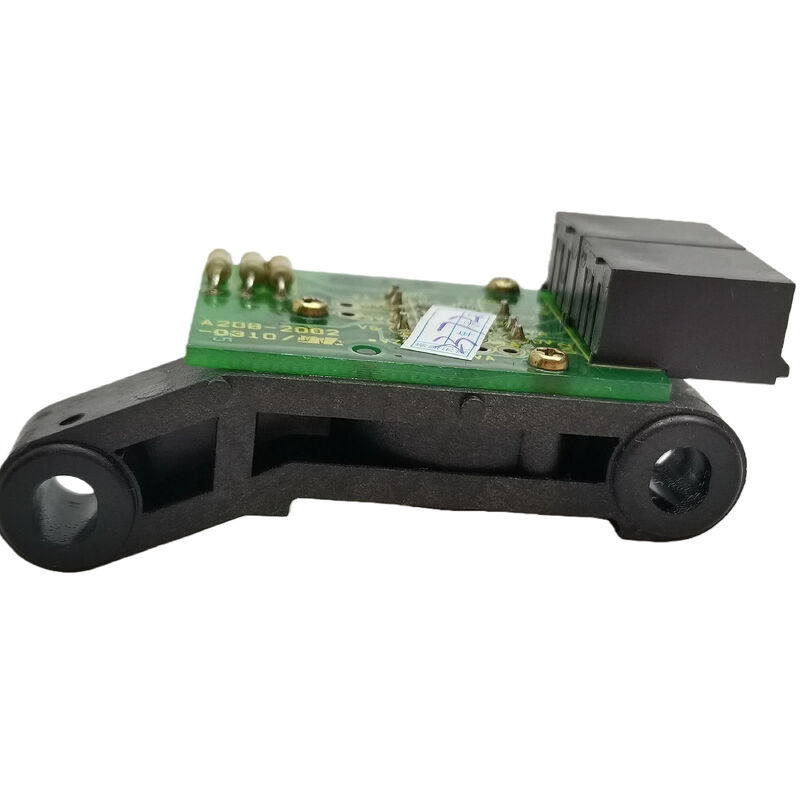

FANUC A20B-2002-0310 スピンドルモーターエンコーダー
部品番号:A20B-2002-0310 について
タイプ:スピンドル・サーボモーター・エンコーダー (交換)
互換性のあるシステムFANUCシリーズ 0 / 15 / 16 / 18 / 21 / 0i CNCコントローラ
概要
スピンドルフィードバックは復元された. 機械はカットに戻った. FANUC A20B-2002-0310は,スピンドル速度についてCNCコントローラに重要なフィードバックを提供するスピンドルモーターエンコーダー交換ユニットです.位置この装置が故障すると スピンドルの機能が損なわれ, 固いタップ, スピンドルの方向性が障害になり, 機械が完全に停止する可能性があります.
エンコーダを交換すると,モーターを外したり,リワイルしたり,スピンドルドライブを完全に交換したりせずに,スピンドルの完全な機能が回復します.生産圧力の下で作業するメンテナンスチームにとって効率的なソリューションになります.
基本規格
| パラメータ |
価値 |
| 部分番号 |
A20B-2002-0310 について |
| 製造者 |
FANUC |
| ユニットタイプ |
スピンドルモーターエンコーダー (交換PCB/ユニット) |
| シグナルタイプ |
シリアルフィードバック (FANUCの特権) |
| 互換性のあるモータータイプ |
FANUC AC スピンドルモーター (選択されたモデル) |
| 制御器の互換性 |
FANUCシリーズ 0 / 15 / 16 / 18 / 21 / 0i |
| 適用する |
スピンドル速度,位置,方向性 フィードバック |
このエンコーダーで有効なマシン機能
スピンドルエンコーダは,アクティブに軸位置と回転速度をCNCコントローラに報告し,いくつかの重要な加工機能を可能にします.
- 硬式タッピング:リアルタイムでZ軸のフィードとスピンドル回転を同期
- スピンドル位置:ツール交換と掘削作業のための正確な角位置での位置スフィンダ
- 常時表面速度 (CSS) コントロール:切断直径の変化に基づいてスピンドルRPMを調整
- スピード規制:変化する切削負荷下で安定したスピンドル速度を維持
失敗 の 一般 的 な 症状
エンコーダの問題は通常以下のように表れます.
- スピード偏差やフィードバック信号の損失に関連するスピンドル警報コード
- 固いタップ障害 糸の深さが不一致またはタップが壊れた場合
- ツール交換作業中のスピンドル方向の誤り
- リセット時にクリアするが,負荷下で戻る間歇的なスピンドル欠陥
- 切断中にスピンドル速度が漂流したり上昇したりする速度不安定性
エンコーダー交換 vs モーター交換
スピンドルモーターは機械的に頑丈で,しばしば複数のエンコーダーサービス間隔を上回る.エンコーダーユニットを直接交換することは,モーターの交換またはモーターをサービスに送信するよりもはるかにコスト効率が良く,速くなります.生産停止時間と関連コストを最小限に抑える.
典型的な設置環境
- CNCターニングセンター (CSS制御,硬式タップ,生動ツール同期)
- 垂直・水平加工センター (自動ツール交換作業)
- boring mills & large-format machining (精度のために位置重複性)
- 磨き機 (輪速調節と装着サイクル)
- FANUC CNC の生産ライン (計画外のスピンドル停止時間を最小限に抑える)
よく 聞かれる 質問
A20B-2002-0310はどのCNCコントローラと互換性がありますか?
A20B-2002-0310は,対応するFANUC AC スピンドル駆動とモーター組み合わせと組み合わせたFANUCシリーズ 0, 15, 16, 18, 21,および 0iのCNCコントローラと互換性があります.設置前に特定のスピンドルモーターのモデル番号と比較して互換性を確認する.
機内からスピンドルモーターを取り除かずにエンコーダを交換できますか?
ほとんどの装置では,そうです. エンコーダーユニットは,通常,モーターを外す必要なく,スピンドルモーターの裏側でアクセスできます.特定の解体手順については,機械製造者のメンテナンスマニュアルを参照してください.
このエンコーダが故障すると,CNCには通常どのようなアラームが表示されますか?
FANUCの一般的なアラームコードには,スピンドル速度偏差アラーム,フィードバック信号エラー,位置制御アラームが含まれます.リセットすると消えるが,負荷下に戻る間断的なアラームは,特徴的な初期症状です.
代替エンコーダはCNCコントローラにパラメータ変更が必要ですか?
通常,類似の交換にはパラメータ変更は必要ありません.しかし,スピンドルフィードバック信号が清潔で,方向付け機能と硬式タップ機能が正常に動作しているかを確認し,生産に戻す..
このエンコーダーユニットは スピンドルドライブや スピンドルモーターとはどう違いますか?
エンコーダは,軸速と位置を測定し報告するフィードバック装置です. スピンドル駆動は出力を制御します.スピンドルモーターは電力を機械的な回転に変換する暗号化装置は ループを閉じます
