| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

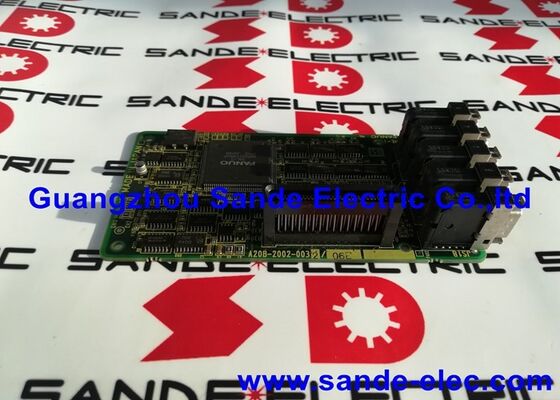

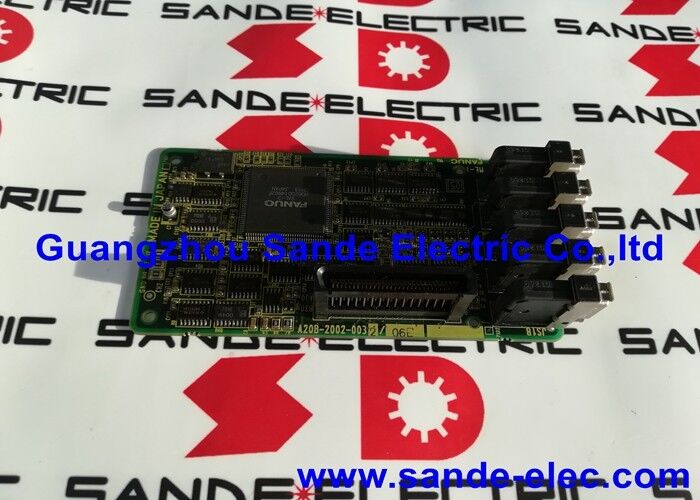

| モデル番号 | A20B-2002-0032 |
A20B-2002 シリーズは、ファナック CNC 制御システム内でバックプレーン、ラック インターフェイス、オペレータ I/O 機能を提供するファナック設計の幅広い PCB をカバーしています。これらのボードは、CNC キャビネットの構造的および電気的バックボーンを形成します。これらは、メイン CPU ボード、オプション カード、I/O モジュール、およびオペレータ パネル接続を相互接続して、一貫した電源システムを形成します。
A20B-2002-0032 は、このシリーズ内の 1 つの特定のボードであり、ファナック CNC 制御アプリケーションで使用するためにファナックの品質基準に従って設計および製造されています。 A20B-2002 ファミリのすべてのボードと同様に、継続的な産業サービスにおける長期信頼性を実現するように設計されています。
| パラメータ | 価値 |
|---|---|
| 動作電圧 | DC5V |
| 基材 | FR4 (エポキシガラス繊維) |
| 工事 | 多層PCB |
| 厚さ | 1.6mm(約) |
| 接続性 | エッジコネクタ、ソケット |
| カバー | はんだマスク |
| 冷却 | 空冷式 |
| コンポーネント | IC、抵抗、コンデンサ、コネクタ |
| 応用 | ファナック CNC システム |
A20B-2002-0032 は、動作中のコンポーネントの冷却に空気循環を利用します。 CNC 制御キャビネットでは、この空気の流れは通常、キャビネットの内部ファンによって提供されます。適切な冷却には以下が必要です。
CNC バックプレーンまたはインターフェイス ボードの交換:FANUC CNC システムで、A20B-2002-0032 に遡るボード固有の障害が発生します。ボードをテスト済みの同等品と交換すると、CNC のアーキテクチャ内でこのボードが提供するシステム機能が復元されます。
CNCキャビネットアセンブリ:ファナックベースの CNC 制御キャビネットを構築する工作機械メーカーは、制御ユニット アセンブリの一部として A20B-2002-0032 を取り付け、このボードがシステム内で機能するバックプレーンまたはインターフェイス機能を提供します。
Q1: A20B-2002-0032 は FANUC CNC でどのような特定の機能を果たしますか?
A20B-2002 シリーズは、ファナック CNC 制御内のバックプレーン、ラック インターフェイス、およびオペレータ I/O PCB をカバーします。 A20B-2002-0032 の正確な機能的役割は、それが取り付けられている特定の CNC モデルのスペア部品リストと部品番号を相互参照することによって識別されます。該当する FANUC CNC の保守マニュアルには、ボードのスロットの位置と機能が記載されています。
Q2: 5VDC 動作電圧の意味は何ですか?
5VDC は、このボード上のデジタル IC の標準ロジック電源電圧です。 CNC の内部電源 (PSU) は、バックプレーン バスを介してすべてのロジック ボードに安定化された 5VDC を供給します。 5VDC 仕様により、ボードが高電圧電源ボードではなく、ロジック レベルのデジタル ボードであることが確認されます。 5VDC 電源レールが規制範囲外の場合、A20B-2002-0032 を含むそのレール上のすべてのボードが誤動作する可能性があります。
Q3: 多層構造は、このボードの信号整合性にどのようなメリットをもたらしますか?
多層 PCB は、信号層の間に専用のグランド プレーンと電源プレーンを配置します。この配置には 2 つの利点があります。グランド プレーンは各信号トレースの直下のリターン パスとして機能し、信号リターン パスのループ領域を削減し、基板からの放射 EMI の放出を最小限に抑えます。また、信号層に結合する電源ノイズを低減する、低インピーダンス、低インダクタンスの電源リファレンスを提供します。
Q4: A20B-2002-0032は素手で扱っても大丈夫ですか？
このボードを素手で扱わないでください。皮脂は PCB 表面に堆積し、時間の経過とともにはんだ接合の品質を低下させたり、高インピーダンス回路ノードに影響を与える表面汚染を引き起こす可能性があります。さらに重要なことは、基板上の IC は ESD に敏感であるということです。人体に蓄積された静電気により、接触部分の IC ゲート酸化層が損傷する可能性があります。このボードを取り扱うときは、必ず接地された静電気防止用リスト ストラップを使用してください。
Q5: 交換用 A20B-2002-0032 を取り付ける前に何を確認する必要がありますか?
取り付ける前に、部品番号が故障したユニットのボード ラベルと一致していることを確認してください。 CNC の 5VDC 電源が仕様内 (通常は 5V ± 5%) であることを確認します。電源が限界値にあると、新しいボードが損傷する可能性があります。 CNC のエッジ コネクタ スロットにフィンガーの損傷や腐食がないか検査します。ボード リビジョン サフィックス (/02A など) が、インストールされている CNC システムに必要なリビジョンと一致するか互換性があることを確認します。
