| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A860-2001-T321 |

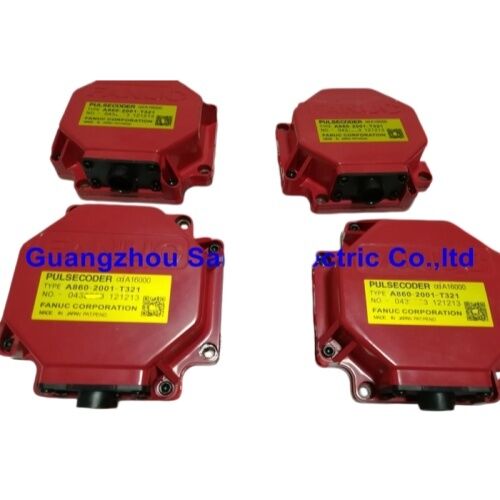

軸位置決めがずれたり、サーボアラームで生産ラインが停止したりした場合、まずエンコーダーを確認する必要があります。FANUC の A860-2001-T321 および A860-0360-V511 は、工場純正のインクリメンタル ブラシレス エンコーダーであり、信号劣化なしに、数百万回の機械サイクルにわたって安定した高解像度の位置フィードバックを提供するように設計されており、その脆弱性を排除します。
両ユニットは、ブラシレス光学アーキテクチャ上に構築されています。ローターとステーターの間に接触がないため、摩耗面がなく、ブラシの残留物がなく、信号の減衰もありません。その結果、エンコーダーは 5,000 日目でも 1 日目と同じように機能します。
A860-2001-T321は、大型工作機械、5 軸 VMC、横中ぐり盤に見られる、より高トルク、より高速なドライブである FANUC αi および αiS シリーズ サーボモーターと組み合わされます。T タイプ コネクタはユニットの後部から引き出され、タイトなサーボ ハウジングでのケーブル配線をきれいに保ちます。
A860-0360-V511は、世界中のほとんどの小型から中型の旋盤およびエントリーレベルの CNC 工作機械に電力を供給する、コンパクトでコスト効率の高いサーボ ドライブである β および βiS モーター ファミリー向けに設計されています。V タイプ サイド出口コネクタは、小型機械キャビネットに典型的な、よりタイトな横方向クリアランスに対応します。
両モデルは FANUC のネイティブ シリアル インターフェイスを介して通信し、信号コンバーターやプロトコル アダプターなしで αi および βi シリーズ アンプに直接接続します。互換性はすぐに実現します。
A860-2001-T321
A860-0360-V511
ワークショップは管理された環境ではありません。クーラントの飛散、振動、熱サイクル、空気中の粒子は、生産現場の現実です。これらのエンコーダーは、まさにその現実のために指定されています。
密閉された予圧ベアリングは、クーラントの侵入に抵抗し、振動下での位置カウントエラーを引き起こすシャフトの遊びを排除します。IP65 定格のシャフト端シーリングは、ウェットカット操作中に切削液が光学アセンブリに入るのを防ぎます。内部コンポーネントは、産業用サーボ ドライブの全動作温度範囲にわたる熱安定性に合わせて選択されているため、機械が 3 分間ウォームアップした場合でも、連続シフトで 12 時間稼働した場合でも、パフォーマンスは一貫しています。
機械的公差は、OEM 仕様全体で維持されています。これらのエンコーダーは、工場出荷時のオリジナルと直接交換できます。シム、アダプタープレート、特殊工具は不要です。ほとんどの設置では、エンコーダー全体の交換は 1 時間未満で完了します。
インクリメンタル エンコーダーはパルス ストリームを生成します。これは、1 回転あたりのパルス数が固定されたもので、サーボ ドライブが累積して実行中の位置合計を形成します。機械が電源投入されるたびに、そのカウントはゼロにリセットされ、標準の参照復帰サイクル (G28 または同等) を通じて座標参照を再確立します。このプロセスは数秒で完了し、すべての最新の CNC コントローラーの起動ルーチンに既に組み込まれています。
このアーキテクチャは意図的にシンプルです。バッテリーなし、不揮発性メモリなし、初期化ハンドシェイクなし。コンポーネントが少ないということは、障害モードが少ないことを意味し、障害が発生した場合、診断は迅速です。エンコーダーは信号を生成しているか、そうでないかのどちらかです。ほとんどの生産 CNC 環境では、インクリメンタル フィードバックは、コスト、シンプルさ、および部品の入手可能性の利点を提供し、明確な実用的な選択肢となります。
| エンコーダー P/N | モーターシリーズ | アンプシリーズ | 一般的なアプリケーション |
|---|---|---|---|
| A860-2001-T321 | αiS, αiF, αi | αi SV / SVU | 大型 VMC / HMC 軸 & スピンドル |
| A860-0360-V511 | βiS, βi | βi SV | コンパクト旋盤 / エントリー VMC 軸 |
| A860-2001-T321 | αi (レガシー) | シリーズ 16i / 18i / 21i | レトロフィット & レガシー保守 |
| A860-0360-V511 | βiS (第 2 世代) | 30i / 31i / 32i | 現行世代コンパクト CNC |
注文前に必ずモーターのネームプレート部品番号を確認してください。
Q1: A860-2001-T321 と A860-0360-V511 の違いは何ですか。また、私の機械に必要なのはどちらですか。
2 つのエンコーダーは異なるモーターファミリーに対応します。A860-2001-T321 は、FANUC αi および αiS シリーズ サーボモーター向けに設計されており、通常、工作機械やマルチ軸機器に見られる、より大きく、より高性能なユニットです。A860-0360-V511 は、小型旋盤やエントリーレベルの CNC 工作機械に一般的なコンパクト サーボ モーターである β および βiS シリーズと組み合わされます。正しい部品を確認するには、機械のモーター ネームプレートを見つけてください。モーターの指定が「αiS」または「αi」で始まる場合は、A860-2001-T321 が正しいエンコーダーです。「βiS」または「βi」と表示されている場合は、A860-0360-V511 を選択してください。両者は互換性がありません。どちらもインクリメンタル シリアル エンコーダーですが、機械的なインターフェイス、コネクタの向き、および内部構成は α および β モーターファミリー間で異なります。
Q2: これらのモデルでエンコーダーの障害を示す可能性のある FANUC アラーム コードは何ですか。
障害のあるエンコーダーに関連して最も一般的に見られるアラームには、サーボ アラーム 364 および 365 (シリアル エンコーダー通信エラー)、サーボ アラーム 369 (エンコーダー ハードウェア障害)、およびパルス カウントの異常とエンコーダーとアンプ間の通信の切断に関連する SV-0368 / SV-0447 があります。負荷下または特定のスピンドル速度で断続的に表示され、その後電源サイクルでクリアされるアラームは、ドライブ側の障害ではなく、光学ディスクの劣化またはフィードバック ケーブルの緩みを示唆する強力な兆候です。エンコーダーを交換する前に、フィードバック ケーブルの全経路に損傷がないか常に点検し、コネクタが完全に差し込まれていることを確認してください。ケーブル障害は、エンコーダーの障害の大部分を占めます。
Q3: 社内のメンテナンス エンジニアがこれらのエンコーダーを交換できますか、それとも専門的な認定が必要ですか。
FANUC サーボ モーターのエンコーダー交換は、正しい手順に従えば、専門的な認定なしで経験豊富なメンテナンス エンジニアの能力範囲内です。重要な手順は次のとおりです。配線に触れる前に機械の電源を完全に切り、サーボ コンデンサを放電させます。取り外す前にケーブル配線とコネクタの向きを写真に撮ります。交換用エンコーダーはハウジングのみを持ち、光学ディスクや内部コンポーネントには絶対に触れないでください。取り付けネジを仕様どおりにトルク締めして、ずれを防ぎます。再組み立て後、生産を再開する前に完全な参照復帰サイクルを実行します。最も一般的な設置エラーは、わずかにずれたコネクタであり、電源投入時に即座にアラームが発生します。サーボ モーターの分解に慣れていないチームの場合、最初の交換時に資格のあるエンジニアを立ち会わせることは合理的な予防措置です。
Q4: アフターマーケットまたは再生済みエンコーダーは、純正 FANUC ユニットの代替として実行可能ですか。
再生済みエンコーダーは通常、新品の OEM ユニットよりも 30 ～ 60% 安価であり、利用率の低い機械やリードタイムが優先順位の制約である場合には合理的な選択肢となります。再生済みユニットの固有のリスクは、基盤となる光学コンポーネントが摩耗している可能性があり、設置前に残りの耐用年数を確認する方法がないことです。1 日に 2 ～ 3 回シフトで稼働する高生産機械の場合、再生済みエンコーダーの再故障によって引き起こされる 1 回の計画外ダウンタイム イベントのコストは、新品の OEM ユニットとの価格差をほぼ常に上回ります。主要生産設備におけるクリティカル パス軸の場合、完全なトレーサビリティを備えた純正 FANUC エンコーダーは、引き続きリスクの低い選択肢です。二次機械またはバックアップ在庫の場合、文書化されたテスト レポートを備えた評判の良い再生済みユニットは、経済的に意味がある場合があります。
Q5: これらのエンコーダーは、耐用年数を維持するために、設置前にどのように保管する必要がありますか。
ユニットは、元の密閉パッケージに入れ、清潔で乾燥した環境で 0°C から 55°C (32°F から 131°F) の間で保管してください。直射日光や、大型モーターや溶接装置などの電磁源から離してください。パッケージに重いものを積み重ねないでください。持続的な圧力や衝撃は、最も壊れやすい内部コンポーネントである光学ディスクを損傷する可能性があります。溶剤、切削液、エアロゾルからユニットを離してください。蒸気の侵入は、密閉されたパッケージでも時間の経過とともに内部シールを劣化させる可能性があります。適切な保管条件下では、FANUC エンコーダーは数年間仕様を維持します。古いユニットから順に使用して在庫を回転させるのが良い習慣です。保管されているエンコーダーを設置する前に、コネクタ ピンの酸化を確認し、必要に応じて乾いた糸くずの出ない布で優しく清掃してください。
