| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-8100-0661 |

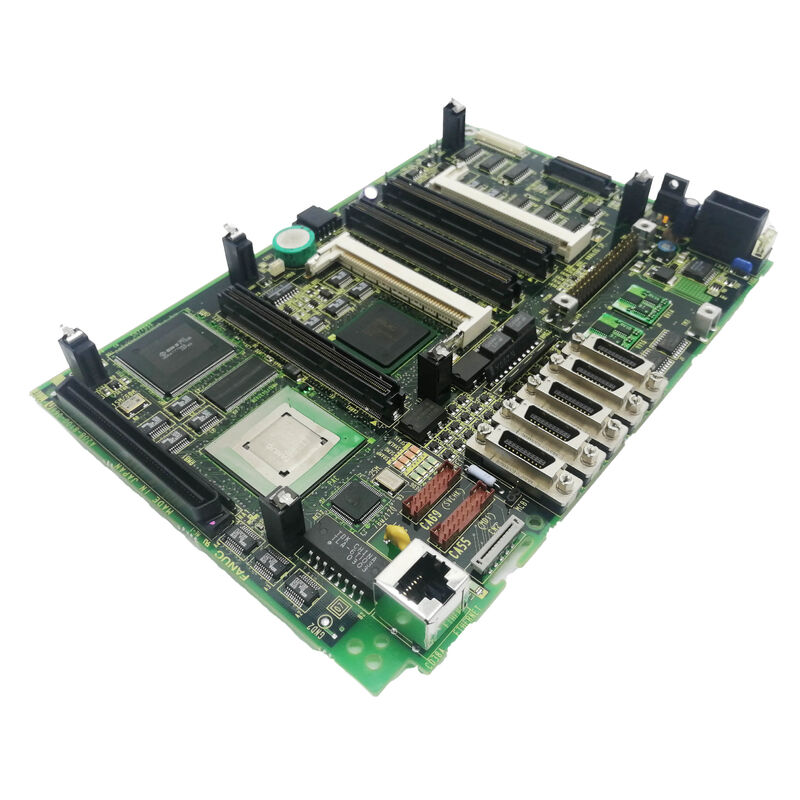

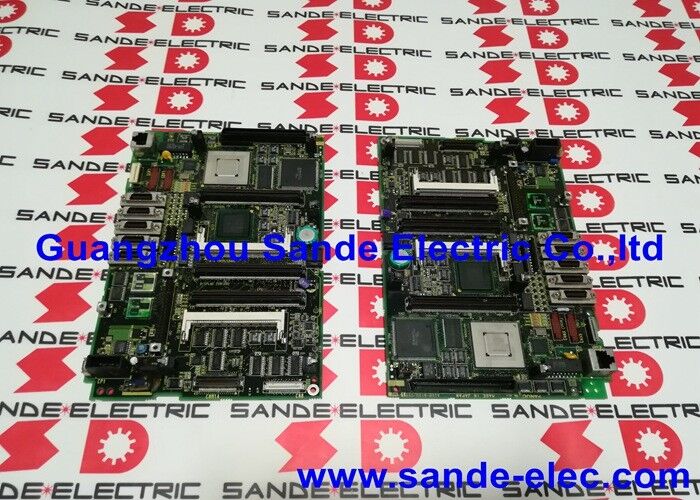

A20B-8100-0661 は、FANUC シリーズ 18i モデル B CNC 制御システムのマスター PCB (マザーボード) です。 18i-B ユニット内の 1 つおきの PCB は、このボードに接続または接続されます。
A20B-8100-0661 は、このスタック全体にバックプレーン バス、コネクタ マトリックス、および物理的な取り付け面を提供します。これは、システムの物理アーキテクチャ、つまり 18i-B を他の世代のファナック CNC ではなく 18i-B にする特定のコネクタ、スロット配置、およびバス インターフェイスを定義します。
| パラメータ | 価値 |
|---|---|
| CNCシステム | ファナック シリーズ 18i、モデル B |
| 互換性がある | 18i-MB、18i-TB |
| システムコード | A02B-0283-Bxxx |
| CPUカード | A20B-3300-03xxシリーズ |
| インストール | LCD 搭載、黄色のバックプレーン |
| シリーズ | A20B-8100 |
A20B-8100-0661 は、次の 2 つの異なるマシン タイプに共通のメイン ボードです。
18i-MB (マシニングセンター):立形および横形マシニング センター用に構成された FANUC シリーズ 18i CNC。 MB 指定により、固定ドリリング サイクル、リジッド タッピング、工具長補正、工具半径補正などのマシニング センター固有の機能が有効になります。
18i-TB (ターニングセンター):CNC 旋盤とターニング センター用に構成された同じ 18i-B ハードウェア。 TB 固有の機能には、一定の表面速度、ねじ切り、旋削固有の固定サイクルが含まれます。
ハードウェア A20B-8100-0661 は両方とも同一です。 FROM モジュール内のシステム ソフトウェア イメージにより、18i-B が M タイプ CNC として動作するか T タイプ CNC として動作するかが決まります。メインボードが交換されると、FROM コンテンツによってシステムがどのマシンタイプとして再開されるかが定義されます。
18i-MB マシニング センターのマザーボードの故障:マシニング センターの CNC が完全に故障し、表示が空白になり、すべての軸が抑制され、応答がありません。電源は正しい出力電圧を確認します。診断により、A20B-8100-0661 メインボードが障害として特定されます。ボードの交換とバックアップからのシステム復元後、マシニング センターは生産に戻ります。
18i-TBターニングセンター改修：古い 18i-TB ターニング センターは完全な CNC オーバーホールを受けます。 A20B-8100-0661 は、ボードレベルの更新の一環として CPU カードおよびメモリ モジュールとともに交換され、すべての重要な電子コンポーネントを同時にリセットします。
Q1: A20B-8100-0661 にはどの CPU カードが必要ですか?
A20B-8100-0661 は、A20B-3300-03xx シリーズ CPU プロセッサ カードをサポートします。特定の CPU カードのバージョンは、CNC モデルのリビジョンと構成によって異なります。 DNC エレクトロニクスは、「A20B-3300-03xx」ファミリー (0300 ～ 0399 の範囲内の MMX および Pentium プロセッサ バリアントを含む) に互換性があることを確認しています。注文する前に、システムの既存の構成から正確な CPU カードの部品番号を確認してください。
Q2: A20B-8100-0661 を交換する前に必要なデータのバックアップは何ですか?
メインボードを取り外す前に、CNC パラメータ、保存されているすべてのパート プログラム、ツール オフセット データ、ワーク オフセット データ、PMC ラダー プログラムとデータなどのすべての SRAM 内容をバックアップします。 FROM モジュールには CNC システム ソフトウェアが含まれており、メイン ボードの交換中もインストールしたままにしておく必要があります。FROM モジュールは A20B-8100-0661 とは別個のものであり、損傷していない場合は特別なバックアップは必要ありません。 CNC の SRAM バックアップ機能を使用して、メモリカードまたは RS-232C 接続された PC にバックアップを実行します。
Q3: A20B-8100-0661 には CNC ソフトウェアが搭載されていますか、それともソフトウェアは別の場所に保存されていますか?
A20B-8100-0661 マザーボードには CNC ソフトウェアは保存されません。システム ソフトウェアは FROM モジュール (フラッシュ メモリ モジュール) 内にあり、メイン ボードに取り付ける別個のプラグイン項目です。 CNC パラメータとプログラムは SRAM モジュールに存在します。 A20B-8100-0661 自体はパッシブです。バスとコネクタを提供しますが、独自のデータは保存されません。 FROM および SRAM モジュールが無傷であれば、メインボードを交換してもソフトウェアは消去されません。
Q4: A20B-8100-0661 はシリーズ 16i-B または 21i-B システムと互換性がありますか?
いいえ。A20B-8100-0661 は 18i-B 世代に固有です。 A20B-8100 シリーズ メイン ボードは、異なる CNC モデル、つまり同じ物理形式クラスの異なるハードウェアをカバーしますが、バス コネクタの配置とオプション カード構成が異なります。 16i-B および 21i-B は、独自のメインボード部品番号を使用します。 CNC モデル ファミリ間でメインボードを置き換えないでください。
Q5: A20B-8100-0661 は交換ではなく修理できますか?
A20B-8100-0661 のボードレベルの修理は、専門のファナック CNC サービス組織によって提供されます。生産クリティカルなマシンの場合は、通常、ボードを直接交換する方が迅速です。交換用のボードが入手できない緊急性の低い状況の場合は、コンポーネントのテストとボードのリフローができる資格のあるファナックのサービス技術者による修理が有力な代替手段となります。修理したボードは、実稼働マシンに取り付ける前に 18i-B テスト装置で完全にテストする必要があります。
