| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0551 |

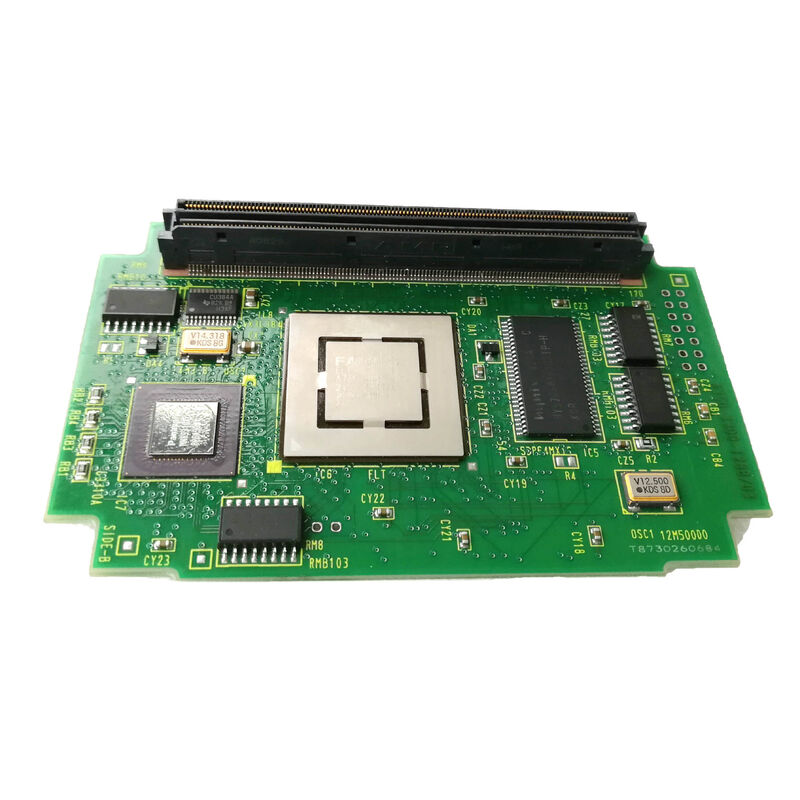

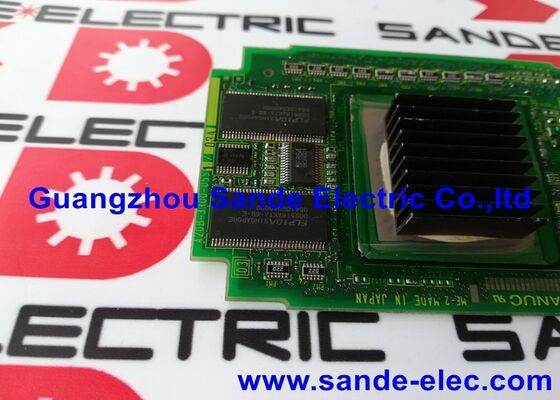

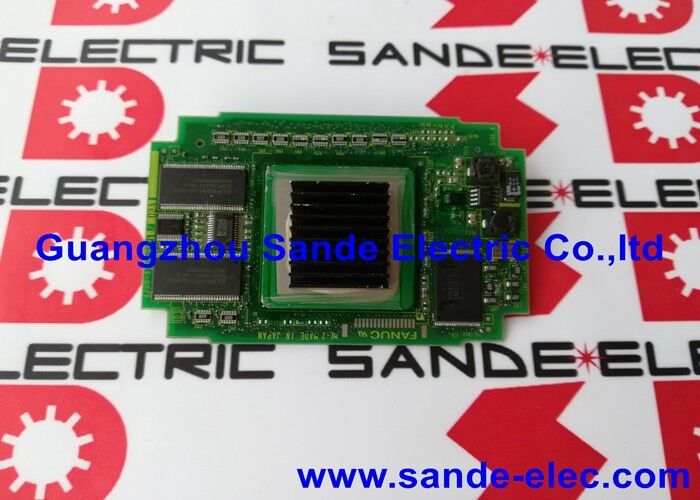

A20B-3300-0551はメインCPUモジュールではありません.グラフィック ユーザー インターフェース モジュール操作者がCNCディスプレイで見たり インタラクションをするものすべてに専念しています
FANUCの高度なCNCシステムのアーキテクチャでは,処理責任が2つの別々のモジュールに分かれています.
メインCPUモジュール:モーションインターポレーション,サーボコーディネーション,PMC梯子,およびすべての機械制御機能を処理する.その作業量は,機械が動作する速度,軸数,プログラムの複雑さによって決定されます.
GUI モジュール (A20B-3300-0551):ディスプレイパイプライン レンダリングツール パスグラフィック,メニュー画面の管理,ディスプレイコントローラの操作,PC機能ソフトウェア環境のサポート.その作業量は,ディスプレイの活動と実行されているすべてのPC機能アプリケーションに依存します.
GUI処理を専用モジュールで維持することでFANUCは,主CPUがどれほど重荷になっているかにかかわらず,操作者が常に応答的なディスプレイを得ることを保証します.選択された 30i CNC 処理の同時 5 軸のコンタウリングは,GUI モジュールが独立して処理するので,ディスプレイをスムーズに更新します.
| パラメータ | 価値 |
|---|---|
| モジュールの種類 | GUI (グラフィックユーザーインターフェース) |
| 記憶力 | 128MB DRAM |
| 機能 | 画面処理とPC機能 |
| 形状因数 | プラグインモジュール |
| シリーズ | A20B-3300 |
128MBは"ディスプレイボード"のように見える DRAM の相当な割り当てである.容量は,GUI モジュールに複数の同時要求によって正当化される:
表示バッファ管理:1024×768解像度のカラーLCDディスプレイは,フルカラーフレームバッファあたり約3MBを必要とします.ダブルバッファ (フラッカーフリー画面更新のためのフロントバッファープラスバックバッファー) で,ディスプレイメモリだけで 6MB を消費する.
3D ツール パスをレンダリング:プログラムされた切断経路のリアルタイム3Dグラフィック 作業部位を通るツール経路を表示する 3Dから2D投影計算を行うような幾何学的データを保存する必要がありますプログラムが進むにつれ レンダリングされた画像を更新しますこれは計算が要し 記憶力が要ります
PC 機能の実行時間:PC 機能層は,CNC と並行してオペレーティング環境を実行します.この環境は,アプリケーションソフトウェア,データバッファー,128MB の相当な部分を占めています.残りはディスプレイ機能とOSオーバーヘッドで共有されます.
スクリーン状態管理:複数のスクリーンビュー (EDIT,MDI,OFFSET,DIAGNOSE,GRAPHIC) が同時に現在の状態を維持し,スクリーン間の切り替えは瞬時にできます.これらのすべてのスクリーン状態をメモリに保持するには,かなりのDRAMが必要です..
GUI モジュールの欠陥 画面が凍結しているが,CNCが動いている:PC機能を持つFANUC CNCは凍結したディスプレイを開発する.機械は切断を続け (メインCPUは影響を受けない),しかし操作パネルは反応していない.欠陥としてA20B-3300-0551が識別される.交換するとディスプレイとPCの機能が回復します.
PC機能の性能低下:FANUC i シリーズ CNC の PC 機能は,時間の経過とともに徐々に動作する.GUI モジュールのメモリ回路のコンポーネント老化が特定される.A20B-3300-0551 交換は,元のPC機能の応答性を回復します.
Q1:A20B-3300-0551 (GUI モジュール) とA20B-3300-0479 (D3) のようなメイン CPU モジュールとの機能的違いは何ですか?
D3CPUモジュールはすべての機械制御機能を処理します Gコード実行,サーボ軸制御,PMC梯子,通信.GUI モジュール (A20B-3300-0551) は,すべての表示機能を処理します.ツール・パスグラフィック,PC機能アプリケーション. 両者は同じメインボードに接続されますが,専用処理ドメインで動作します. 1つの障害は他のコア機能に影響しません.
Q2:A20B-3300-0551がプログラム半ばに失敗した場合,CNCは加工を続けることができるか?
主CPUはプログラムを実行し続けます. サーボ軸は動き続け,PMCは実行を続けます. しかし,オペレーターはすべてのCNC画面の可視性を失います. ディスプレイは暗くなるか凍結します.パネルでプログラム状態を監視したり,制御停止を開始したりすることは不可能になります最安全な方法は,故障を解決する前に,現在のプログラムブロックが安全な位置で完了することを許可することです.
Q3:A20B-3300-0551を使用する CNC プラットフォームは?
The 128MB DRAM capacity and GUI module designation are associated with FANUC i-B generation CNC systems with PC function or high-resolution display options — platforms where the GUI processing is assigned to a dedicated module rather than integrated on the main boardハードウェアのドキュメントから適用されるCNCモデルを確認します.
Q4:A20B-3300-0551の交換は機械のパラメータやプログラムに影響するのですか?
番号 CNC パラメータとプログラムは,メインボード上またはその近くにある SRAM と FROM モジュールに保存されます. GUI モジュールには保存されません.A20B-3300-0551を置き換えることは,加工データに影響しません.CNCの切断能力はすぐに復元されます; 新しいモジュールの初期化時に表示機能が復元されます.
Q5:A20B-3300-0552 (隣接するモジュール) はA20B-3300-0551と関連しているのですか?
A20B-3300-0552は A20B-3300シリーズと同じ 055x範囲内のすぐ隣接する部品番号です他のA20B-3300隣接ペアと同様に (0602/0603 21i-B Pentium MMXモジュール), 0551/0552ペアは,同じGUI機能カテゴリーに対応する異なるメモリまたはパフォーマンス変種を代表する関連モジュールである可能性が高い.または同じディスプレイアーキテクチャ内の補完板.
