| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-8200-0543 |
FANUC シリーズ 0i-D は、ファナックの汎用工作機械向けスタンダードエコノミー CNC として位置付けられる第 4 世代 0i プラットフォームです。 「D」世代では、従来の 0i-C からいくつかの機能アップグレードが導入されました。HRV3 電流制御オプションによるサーボ応答の強化、PMC の拡張 (SA1 から SB7 クラスまで)、および標準機能としての内蔵 Ethernet PC 機能です。

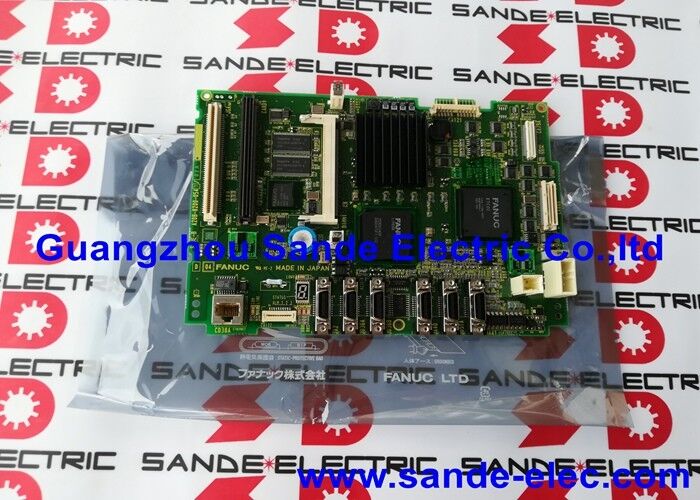

A20B-8200-0543 は A3 メイン ボード、つまり 0i-D コントロール ユニットの物理コアです。 CNC 内の他のすべてのコンポーネント (軸カード、FROM/SRAM メモリ モジュール、グラフィックス/ビデオ ボード、および通信オプション ボード) は、このボードに差し込まれるか、このボードを介して接続されます。
| パラメータ | 価値 |
|---|---|
| CNCシステム | ファナック 0i-D（0i-MD / 0i-TD） |
| ボードの種類 | A3 |
| 供給 | DC5V、1.8A、9W |
| 重さ | 0.45kg |
| 動作温度 | 0℃～55℃ |
| 保管温度 | −20℃〜60℃ |
| 振動 | 0.5G |
| ショック | 15G |
| イーサネット | 内蔵（PC機能） |
A20B-8200-0543 のイーサネット ポートは、0i-D システムのいくつかの動作モードを有効にします。
DNC ネットワーキング:パート プログラムは、イーサネットを介してプラント サーバーから CNC 実行バッファに直接ストリーミングされます。 CNC の内部メモリを超える長いプログラムは、連続ストリーミング モードで実行されます。
データ収集:機械の状態、プログラム実行データ、生産数などを工場のイーサネットネットワーク経由で工場管理システムに送信できます。
リモートファイル管理:ネットワーク サーバーに保存されたプログラム ライブラリにはマシンからアクセスできるため、複数プログラムの制作環境が簡素化されます。
これらの接続機能は A20B-8200-0543 ボードにネイティブに備わっており、標準のイーサネット動作に追加の通信オプション カードは必要ありません。
0i-D メインボードの障害:0i-MD CNC マシニング センターが起動に失敗し、ディスプレイに応答がありません。電源を確認した結果、A20B-8200-0543 が故障したメインボードとして特定されました。交換とパラメータの復元により、マシンが稼働状態に戻ります。
イーサネットポートの障害:0i-TD ターニング センターはイーサネット DNC 機能を失います。 A20B-8200-0543 のイーサネット ポートに障害があることが確認されています。ボードを交換すると、ネットワーク ストリーミング機能が回復します。
Q1: A20B-8200-0543 と互換性のある 0i-D システム指定は何ですか?
確認済み対応システム：A02B-0319-Bxxxシリーズ（0i-MD）。 0i-TD およびその他の 0i-D バリアントについては、コントローラのハードウェア マニュアルで特定のシステム指定を確認してください。 A3 ボードのタイプ指定は、取り付けられているコントロール ユニットの構成と一致する必要があります。
Q2: A20B-8200-0543 を交換すると、イーサネット MAC アドレスは変わりますか?
はい。 MAC アドレスはボードのイーサネット ハードウェアに関連付けられており、交換用ボードでは異なります。交換品を取り付けた後、元のボードの MAC アドレスに基づいたプラント ネットワーク内の DHCP 予約または固定 IP 割り当てを更新します。イーサネット ネットワーク パラメータ (IP アドレス、サブネット、ゲートウェイ) が CNC システム パラメータに保存されており、ボード変更後に保存されなかった場合は、それらを再入力します。
Q3: A20B-8200-0543 は 0i-C または 0i-B 世代システムと互換性がありますか?
いいえ。0i-D (A20B-8200-0543) および 0i-C (A16B-3200-049x シリーズ) メインボードには互換性がありません。各 0i 世代は、異なるコネクタ構成を持つ個別のハードウェア アーキテクチャを使用します。メインボードは、必ず、取り付けられているコントロールユニットの正しい世代とボードタイプに交換してください。
Q4: A20B-8200-0543 にはどのような冷却が必要ですか?
強制空気循環が必須です。自然対流冷却では不十分です。 CNC コントロール ユニットの内部ファンは、必要なエアフローを提供します。メンテナンスの前後に、冷却ファンが動作していることを確認してください。 55°C を超える環境で十分な通気を行わずに A20B-8200-0543 を実行すると、耐用年数が短くなり、早期故障のリスクが高まります。
Q5: A20B-8200-0543 の交換にはどの程度の技術知識が必要ですか?
単なるボード交換ではありません。交換プロセスには、開始前に完全な SRAM および FROM バックアップを実行することが含まれます。 LCD/MDI ユニットを分解して黄色のハウジングにアクセスします。すべてのオプション モジュール (軸カード、FROM/SRAM、ビデオ ボード) を慎重に交換用ボードに移します。バックアップされたすべてのデータを復元します。イーサネット設定を構成します。 0i-D ハードウェアに慣れていない技術者が最初に交換する場合は、資格のあるファナック サービス エンジニアと協力して作業する必要があります。
