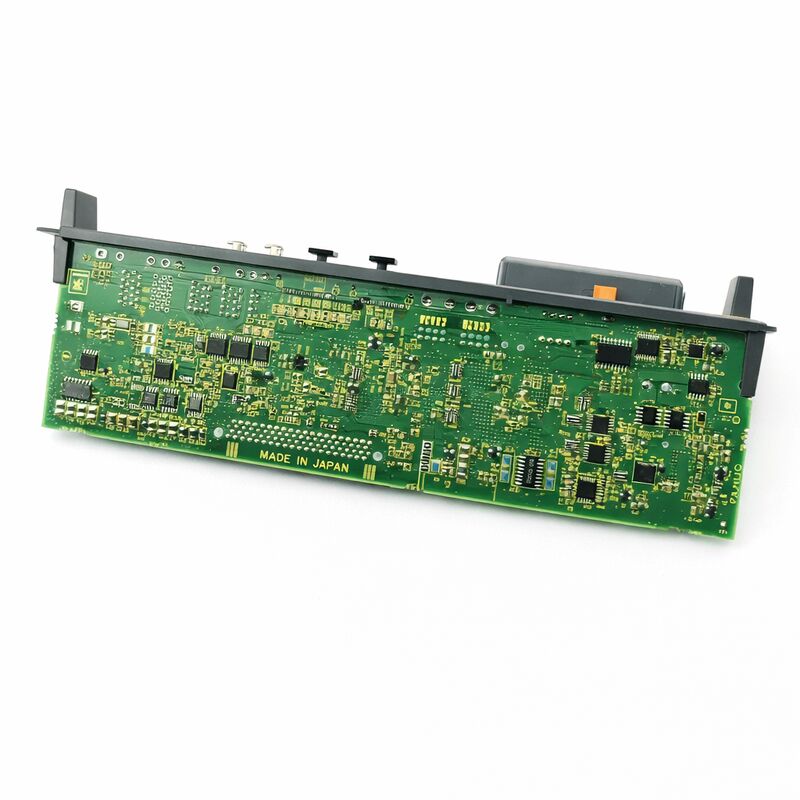

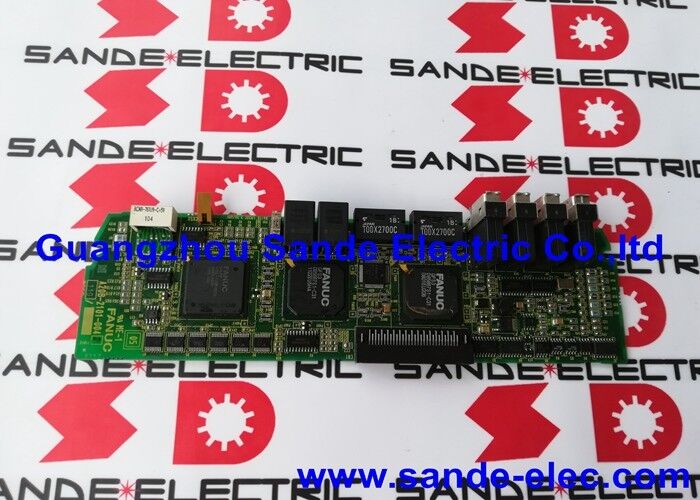

FANUC A20B-2101-0042 | Alpha iSV デュアルチャンネル 3軸 ドライブ制御基板 — A20B-2101シリーズ

Alpha iSV アンプ内部の制御レイヤー

A20B-2101-0042は、FANUCのAlpha iSVサーボアンプシステムの制御PCBです。これは、デュアルチャンネル、3軸サーボドライブ構成の処理および制御インテリジェンスを提供するドライブ側基板です。Alpha iSVアンプアーキテクチャにおいて、制御基板はサーボ軸制御のデジタル信号処理を担当します。CNCからの軸位置コマンドの受信、電流および速度制御アルゴリズムの実行、アンプのパワーステージへのPWMゲート信号の生成、エンコーダフィードバック処理およびアラーム検出の管理を行います。

デュアルチャンネル指定は、この単一基板が2つの独立したサーボ軸チャンネルをサポートすることを意味します。3軸機能は、設置されたドライブシステムで最大3つのサーボ軸に対応するドライブ構成に対する基板の処理能力を反映しています。

この基板はサーボアドオンモジュールです。これは、CNCメインCPUや通信オプションレイヤーではなく、アンプおよびモーションコントロール側のハードウェアに属します。その故障は、制御対象軸のサーボドライブ機能に影響を与えます。症状は通常、軸固有です。サーボ通信アラーム、モーターまたはケーブルの点検で解消できない過電流アラーム、または同じCNCシステム内の他の軸が正常に機能しているにもかかわらず初期化に失敗する軸などです。

主な仕様

A20B-2101シリーズ — Alpha iSVドライブの基板レベル修理

A20B-2101ファミリーは、FANUCのAlpha iSVサーボアンプ範囲のドライブ制御PCBをカバーしています。故障した制御PCBの基板レベル交換は、アンプのパワーステージが健全な場合のコスト効率の高いメンテナンスアプローチです。パワーステージ（IGBTモジュール、整流器、バスコンデンサ）と制御PCBは異なるメカニズムで故障し、独立して保守できます。

注文前にどのコンポーネントが故障したかを確認することが、最初の重要なステップです。モーターケーブル、エンコーダケーブル、エンコーダの状態を点検しても持続するサーボアラームは、制御PCBを示唆します。正常なパワーステージ診断（バス電圧が存在し、目に見えるコンポーネントの損傷がない）と組み合わせてください。IGBT故障と一致するアラーム（ケーブルが切断された状態での過電流、バス電圧の崩壊）は、パワーステージを示唆します。

A20B-2101-0042は、デュアルチャンネル3軸Alpha iSV構成に特化しています。A20B-2101シリーズの隣接する部品番号は、異なる軸数やアンプ構成に対応しています。異なるサフィックスへの置き換えは、設置されたドライブアーキテクチャと一致しない可能性のある、異なるファームウェアと軸構成を持つ基板をインストールします。

よくある質問

Q1: この基板の「デュアルチャンネル3軸」とはどういう意味ですか？

この基板は物理的に2つの独立したサーボドライブチャンネルをサポートし、対応するドライブ構成で最大3つのサーボ軸を処理する能力があります。チャンネルの1つは、設置されているアンプモジュールに応じて1つまたは2つの軸を駆動する場合があります。デュアルチャンネル指定は、同じA20B-2101ファミリー内のシングルチャンネルAlpha iSV制御基板とこの基板を区別します。

Q2: 交換品を注文する前に、故障したA20B-2101-0042をどのように確認しますか？

アラームコード分析から始めてください。ケーブル点検とエンコーダチェックの後も持続するサーボ通信および軸固有の障害は、ドライブ制御基板を示唆します。バス電圧が存在し安定していることを確認してください（健全なパワーステージ）。可能であれば、疑わしいアンプの制御基板を、同じタイプの既知の正常なアンプに移動してください。アラームが基板に追随する場合、基板は故障していると確認されます。アラームがアンプ本体に追随する場合、パワーステージが故障しています。

Q3: 別の機械から取り外したA20B-2101-0042を交換品として使用できますか？

はい、ソース基板が同じ部品番号A20B-2101-0042であり、取り外し前に正常に機能していたことが確認されている場合に限ります。基板は機械固有のパラメータを保存しません。それらはCNCコントローラーにあります。交換用制御基板を取り付けた後、CNCの軸パラメータセット（モータータイプ、電流制限、エンコーダタイプ）が設置されたモーター構成と一致していることを確認し、生産に戻る前に影響を受ける軸で低速テストを実行してください。

Q4: A20B-2101-0042は他のA20B-2101シリーズ基板と同じですか？

A20B-2101シリーズの隣接する部品番号は、異なるアンプ構成（異なる軸数、異なるチャンネル構成、または異なるインターフェースタイプ）に対応しています。サフィックス-0042は、この特定のデュアルチャンネル3軸バリアントを識別します。異なるサフィックスを代用すると、設置されたアンプの構成と一致しない可能性のある、異なる軸制御ロジックを持つ基板がインストールされます。

Q5: A20B-2101-0042はどこから調達できますか？

FANUC Alpha iSVドライブコンポーネントのアフターマーケットを通じて。FANUCサーボアンプ基板レベルの修理と交換の専門業者です。設置されている基板のラベルから正確な部品番号A20B-2101-0042（デュアルチャンネル、3軸）を確認してください。基板レベルのサプライヤーは、納品前に、単に単独で電源を入れるのではなく、モーター負荷を接続したライブAlpha iSVドライブシステムでユニットがテストされたことを確認する必要があります。
