| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2100-0762 |
各FANUC Alpha-i駆動キャビネットは,共通のDCバスを共有する3種類のモジュールの周りに構成されています.
PSM (電源モジュール):駆動ラックの左側に位置するPSMは,すべての下流モジュールで使用される調節されたDCバス電圧に交流電源を変換する.電気の基礎 √ セルボ軸は動かないし,SPMがまずDCバスを確立し,維持することなく,スピンドルは動かない.
SVM (サーボモジュール):PSMの直流バスから抽出され,機械軸のX,Y,Z,および追加の制御軸のサーボモーターを駆動する.
SPM (スピンドルモジュール):また,PSMの直流バスから機械のスピンドルモーターを動かす.

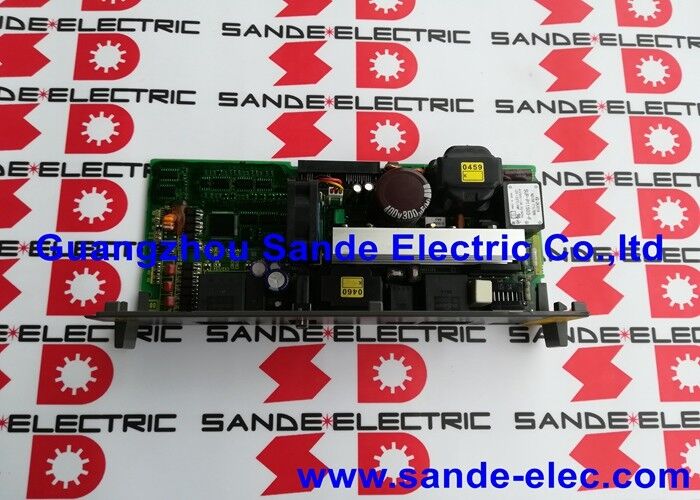

A20B-2100-0762は,PSM内の制御PCBです. DCバスの電圧調節, 停電の実行, PSMの内部状態を監視するボードです.そして,AC電源にモーターブレーキエネルギーを戻す再生機能を処理します.
| パラメータ | 価値 |
|---|---|
| 理事会の機能 | パワーオフ付きのPSM制御PCB |
| モジュールファミリー | FANUC アルファ-i |
| DCバス出力 | 調節 (283VACから325VDCから200VAC) |
| 停電する | そうだ |
| 代替 | A20B-2101-0392 について |
電源切断は,Alpha-i PSM内の重要な安全性およびシーケンシング機能です.CNCがシステム停止を命令すると,通常のプログラム終了,オペレーター停止,緊急停止 停電回路:
電源切断機能なしでは,E-stopコマンドの後 DCバスコンデンサータの電荷は危険なレベルにとどまります.このボードの故障は,起動中にPSMアラームを引き起こす可能性があります.DC バスの誤った動作,または制御停止を正しく実行しない場合
PSM は DC バス を 確立 する こと が でき ない:電源を入れると,PSMのLEDディスプレイは通常の動作状態ではなく,アラームコードを示します.DCバス電圧は指定値に達しません.AC入力と配線が正しいことを確認した後, A20B-2100-0762 が故障として識別されます. 交換装置 (または適用される場合 A20B-2101-0392) を設置すると,PSM の正常起動が回復します.
電源切断アラームCNCは,PSMの電源切断障害を報告する.Eストップ後にDCバスが正しく放電しない.A20B-2100-0762の切断回路が故障源である.ボード交換は正しいシャットダウン順序を復元します.
Q1:A20B-2100-0762は,特定のPSMの電源評価のみに使用されるのか,または全Alpha-iPSM範囲で使用されるのか?
アルファ-i PSM 範囲内では,異なる電力の評価値 (PSM-5)5PSM-11,PSM-15,など) は,同じ制御PCBを共有している一方で,異なる配線ボードを使用する. Confirm from the PSM's spare parts list in the Alpha-i maintenance manual whether the A20B-2100-0762 is applicable to the specific PSM installed — the control board's assignment to a PSM model is defined in the maintenance manual's spare parts tables.
Q2:PSM制御ボードの故障を診断するために Alpha-i ドライブシステムを起動することは安全ですか?
制限された診断作業は,PSM LED 警報コードを観察し,入力されたAC 供給源をチェックし,システムに電源を供給している状態で実行できます.PSM 内側へのアクセス前に,システムは切断され,DC バスコンデンサは完全に放電されなければなりません.. 放電が完了したときのPSMの充電指示灯LEDは,内部部品に触れる前に確認するために,校正されたDCボルトメートルで確認してください.
Q3:PSM LEDのアラームコードは,A20B-2100-0762が故障した可能性があることを示しています.
PSM制御ボードの故障は,通常アラームコード AL-01 (メインモジュールにおける過剰電流),AL-04 (DC電圧低下),AL-05 (コンデンサが指定された時間で再充電されていない) を表示する.またはAL-06 (入力電源異常)このコードはPSMの2桁の7セグメントのLEDディスプレイに表示されます.すべてのPSMアラームが制御ボードを指しているわけではありません.原因としてA20B-2100-0762を特定する前に.
Q4:A20B-2100-0762をA20B-2101-0392に置き換えるには,CNCのパラメータ変更が必要ですか?
サーボとスピンドルパラメータは,PSM制御ボードではなく,CNCのメインメモリに保存されます.PSM制御ボードの交換には,CNCパラメータの変更は必要ありません.交換ボードを装着し,電力を回復した後, PSM は既存の CNC 伺服パラメータセットを使用して DC バスを設定し,準備状態に達する必要があります.
Q5: 停電後,Alpha-i PSM内部にアクセスする前の正しい冷却期間は?
冷却と放電期間は,PSMのコンデンサータバンクサイズと設置された放電抵抗に依存する.アルファ-i 伺服増幅器のメンテナンスマニュアルでは,特定の PSM モデルの最小待機時間を指定します. 通常は交流電源を外した後5〜20分です.内部部品に触れる前に,常に電荷指示灯のLEDを観察し,DCボルトメーターで確認して放電を確認します.
