| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-3200-0495 |
FANUC シリーズ 0i Mate は、0i CNC ファミリのコンパクトで経済性を重視した製品です。標準の 0i が汎用工作機械を対象としているのに対し、0i Mate は、信頼性を犠牲にすることなくコスト効率の高い CNC が必要とされる 2 軸および 3 軸旋盤、小型マシニング センター、生産用ボール盤など、よりシンプルな機械アプリケーション向けに設計されています。
「Mate」の指定は重要です。これは、完全な 0i プラットフォームと比較して I/O 数と軸容量が減少することを意味し、完全な 0i の機能が必要ない単純なマシンタイプに適しています。ただし、ハードウェアは、より広範な 0i ファミリと同じファナックのビルド品質とアーキテクチャを使用しています。

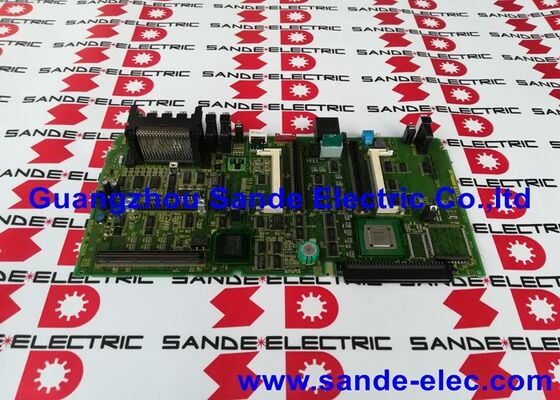

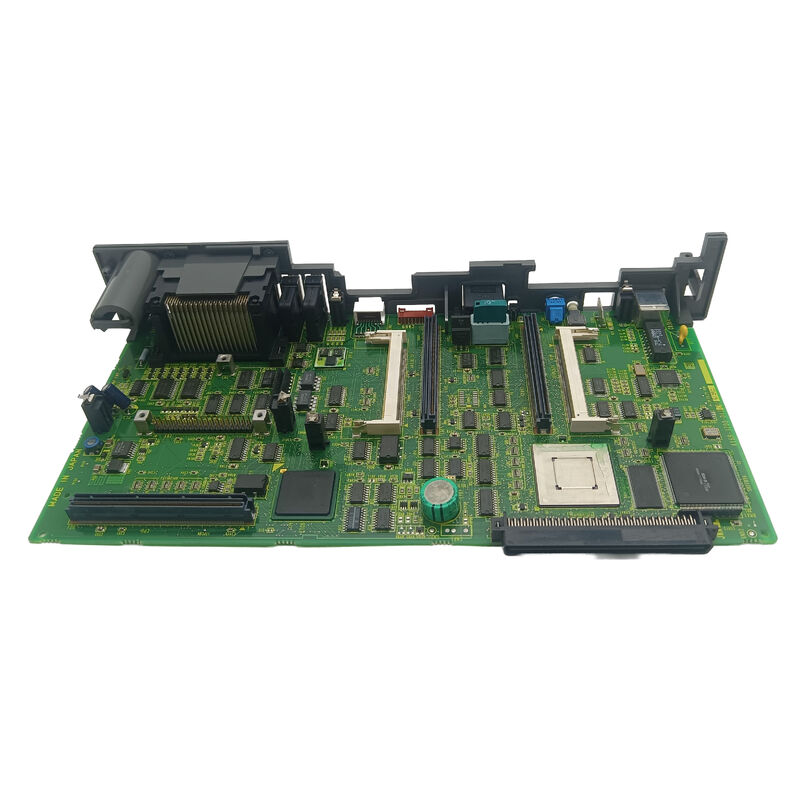

A16B-3200-0495 は、この 0i Mate プラットフォームのモデル B 世代のメイン CPU ボードであり、0i Mate-B コントロール ユニットの他のすべてのボードとモジュールが接続するマスター PCB です。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A16B-3200-0495 |
| CNCシステム | ファナック 0i Mate モデル B |
| タイプ | メインCPUのPCB |
| 役割 | マスターボード/中央プロセッサ |
| シリーズ | A16B-3200 |
A16B-3200-0495 は、0i Mate-B コントロール ユニットの他のすべてのコンポーネントが信号と電力を渡すボードです。オプション モジュール、メモリ モジュール、I/O インターフェイス ボード、およびサーボ インターフェイス カードはすべて、メイン ボードのバス コネクタとバックプレーンに接続します。メインボードに障害が発生した場合:
これらすべては 1 枚のボードから生まれます。 A16B-3200-0495 を、適切な SMD メモリ モジュールを再取り付けして、正しく構成された交換品と交換すると、すべてのシステム機能が同時に復元されます。
0i Mate-B CNC 旋盤の故障:0i Mate-B 制御を備えた 2 軸 CNC 旋盤が起動に失敗します。電源を入れてもディスプレイに反応がありません。電源装置が正しく機能していることを確認した後、A16B-3200-0495 が故障したメインボードとして特定されます。交換品を取り付け、バックアップからパラメータを復元すると、旋盤が生産状態に戻ります。
CNC制御ユニットの改修：古い 0i Mate-B システムを改修する工作機械ディーラーは、制御ユニットの完全なオーバーホールの一環として A16B-3200-0495 メイン ボードを交換し、改修された機械が新しいハードウェア ベースラインで開始されるようにします。
Q1: 0i Mate-B と標準の 0i-B CNC の違いは何ですか?
0i Mate-B は、0i-B プラットフォームの構成を縮小したバージョンで、軸数が少なく (通常 2 ～ 3 つ)、I/O 要件が低い、よりシンプルな工作機械向けに設計されています。標準の 0i-B は、より多くの軸、より多くの I/O、およびより多くのオプション ボードをサポートします。どちらも同様のハードウェア アーキテクチャを使用していますが、メイン ボードの部品番号は異なります。0i Mate-B は A16B-3200-0495 を使用し、0i-B は A16B-3200-0490/0491 シリーズを使用します。これらは交換可能ではありません。
Q2: どの SMD モジュールを元のボードから A16B-3200-0495 代替ボードに移行する必要がありますか?
元のメインボードに取り付けられている FROM モジュール (CNC システム ソフトウェア)、SRAM モジュール (パラメータとプログラム)、および DRAM モジュールを識別し、慎重に取り外して、交換用ボードの同じスロット位置に再取り付けする必要があります。これらのモジュールはマシン固有のデータを運びます。これらがないと、CNC は起動時にシステム ソフトウェアまたはパラメータ欠落エラーのアラームを出します。
Q3: A16B-3200-0495 はインストール後にプログラミングが必要ですか?
ボード自体はファームウェア プログラミングを必要としません。FROM モジュールに保持されている CNC システム ソフトウェアを使用して動作します。ただし、元のボードの FROM または SRAM モジュールにも障害が発生した場合は、CNC システム ソフトウェアを再インストールし、すべての CNC パラメータを再入力する必要があります。このため、メインボードを交換する前にパラメータを完全にバックアップすることが重要です。
Q4: A16B-3200-0495 はボードレベルで修理できますか?
FANUC メイン CPU ボードのボードレベルの修理は、専門の CNC 電子修理センターによって提供されます。生産に不可欠なマシンの場合は、通常、修理よりも直接交換の方が早いです。緊急ではない場合、故障の原因が広範囲にわたる損傷ではなく個別コンポーネントにある場合、認定修理は費用対効果の高い代替手段となります。
Q5: A16B-3200-0495 の交換にはどのような書類が必要ですか?
必須: ボードの位置図と SMD モジュール スロットの割り当てについては、FANUC シリーズ 0i Mate-B 接続マニュアル (ハードウェア セクション)。安全手順およびパラメータのバックアップ/復元手順に関する CNC メンテナンスマニュアル。およびマシンのパラメータの印刷出力またはバックアップ ファイル。パラメータのバックアップが無い場合、メインボード交換後の復旧には工作機械メーカへの連絡が必要となります。
