| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-3200-0210 |
FANUC シリーズ 18 モデル C (FS18C) は、18i (i 世代) ハードウェアへの移行前のシリーズ 18 CNC プラットフォームの最終反復を表します。モデル C は、シリーズ 18 製品ファミリーの基本アーキテクチャを維持しながら、シリーズ 18 モデル A およびモデル B で使用されていた以前の 8 ビットおよび 16 ビット プロセッサからの大幅なアップグレードである Intel i486DX2 プロセッサを導入しました。

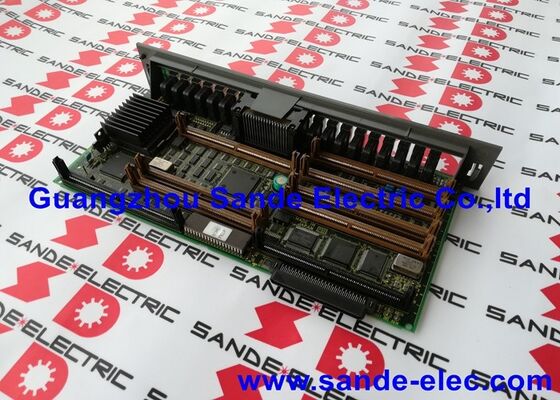

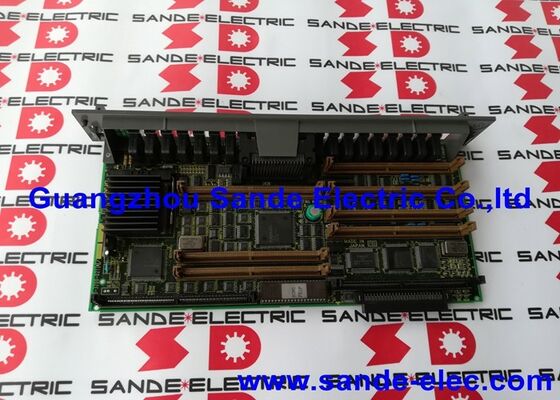

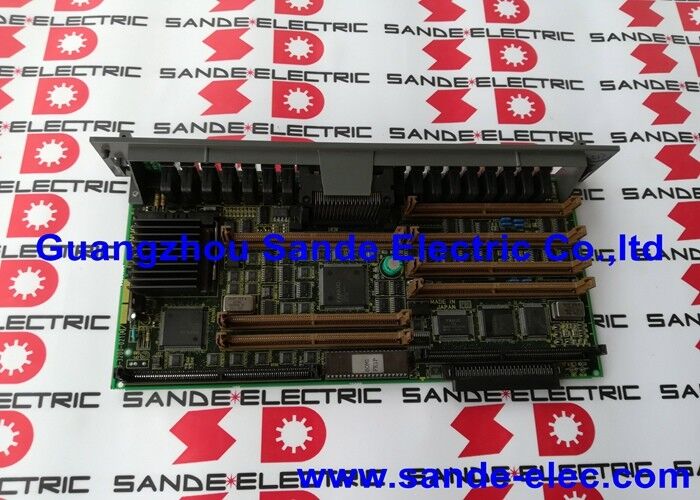

18-C プラットフォーム上に構築されたマシンは、現在も実稼働サービスとして使用されています。 A16B-3200-0210 は、これらのシステムのマスター ボードです。すべての SMD オプション モジュールが接続する中央 PCB であり、18-C CNC が構成できる動作の物理的制限を決定するボードです。
| パラメータ | 価値 |
|---|---|
| プロセッサー | インテル i486DX2 |
| クロック速度 | 66MHz |
| 建築 | 32ビット |
| 制御軸 | 最大6個 |
| モジュールスロット | 9 |
| 互換性がある | 18-MC、18-TC、18-MB、180-MC |
| SMDモジュール | 含まれていない |
A16B-3200-0210 は、SMD (表面実装デバイス) プラグイン モジュールのない汎用ベース ボードとして供給されます。ボードの 9 つのモジュール スロットは、特定のシステムの機能を定義するモジュールを受け入れます。
このモジュール設計が、ボードが「SMD モジュールなしで供給される」理由です。モジュールの組み合わせにより、ボードは特定のマシンおよび CNC タイプに特化したものになります。汎用 A16B-3200-0210 ボードは、インストールされているマシンの元の構成に一致するこれらのモジュールの有効な組み合わせを受け入れます。
18-MC マシニング センターのメインボードの故障:FANUC 18-MC CNC を搭載したマシニング センターが起動に失敗します。電源の完全性を確認した後、A16B-3200-0210 が障害点として特定されます。元の SMD モジュールを再取り付けした交換用ボードを取り付け、その後バックアップからパラメータを復元すると、マシニング センターが生産状態に戻ります。
18-TC ターニングセンターボードの交換:旋削センターのメインボードで断続的な障害が発生し、ランダムなリセットが発生します。 A16B-3200-0210 交換ボードは、既存の SMD モジュールと CNC ソフトウェアでの安定した動作を復元します。
CNCメンテナンスオーバーホール：古い 18-MC マシニング センターは、包括的な CNC オーバーホールを受けます。 A16B-3200-0210 は、すべての SMD モジュールが検査されて再取り付けされる間、ボードレベルの更新の一環として交換されます。
Q1: A16B-3200-0210 システム全体を完成させるには、どの SMD モジュールを別途注文する必要がありますか?
必要なモジュールは、特定の 18-C CNC 構成によって異なります。少なくとも: FROM モジュール (CNC システム ソフトウェア)、SRAM モジュール (パラメータおよびプログラム)、および DRAM モジュール (作業メモリ)。サーボ、スピンドル、および通信モジュールは、マシンの軸数とドライブのタイプによって異なります。交換品を注文する前に、元のメインボードから取り付けられているモジュールのタイプを特定してください。モジュールの部品番号は各 SMD モジュールのラベルに印刷されています。
Q2: A16B-3200-0210 はシリーズ 16C CNC と互換性がありますか?
A16B-3200-0210 は、シリーズ 18C/18M/T プラットフォームで確認されています。一部の情報源ではこのボードがシリーズ 16/18 モデル B のドキュメントに記載されていますが、シリーズ 16C および 18C は関連するが別個のメイン ボード ハードウェアを使用します。 DNC Electronics は、これが「Fanuc 18-C 制御システムのメイン マスター CPU ボード」であると述べています。隣接するボード部品番号が 16C に対応しているため、注文する前に対象の CNC モデル (16C または 18C) を確認してください。
Q3: このボードで実現できる最大プログラム ストレージ容量はどれくらいですか?
プログラム ストレージは、メイン ボード自体ではなく、A16B-3200-0210 にインストールされている FROM および SRAM モジュールによって決まります。ボードの 9 つのモジュール スロットは、さまざまな FROM 容量モジュールを受け入れ、さまざまなサイズの SRAM モジュールによって、バッテリ バックアップで保存できるプログラムの数とサイズが決まります。 FROM モジュールと SRAM モジュールの組み合わせによって、システムの全体的なプログラム ストレージ構成が定義されます。
Q4: A16B-3200-0210 を取り付けるには、すべてのパラメータとプログラムを再入力する必要がありますか?
はい、SMD モジュールが故障したボードから引き継がれない場合は可能です。 SRAM モジュールはパラメータとプログラムを保持します (バッテリ バックアップ付き)。元のボードの SRAM モジュールが損傷を受けず、交換用の A16B-3200-0210 に転送された場合、CNC データは保存されます。 SRAM モジュールにも障害が発生した場合は、バックアップからの完全な復元が必要です。このため、定期的なパラメータのバックアップがメンテナンスの実践に不可欠です。
Q5: パフォーマンスを向上させるために、RISC プロセッサ オプションを A16B-3200-0210 に追加できますか?
DNC Electronics は、A16B-3200-0210 は「追加タスクのために数種類の OPTION PCB および RISC プロセッサで実行できる」と述べています。一部の FANUC CNC システムでは、特定の機能 (主に高速輪郭加工と高度な先読み) を高速化するために、オプションの RISC コプロセッサ ボードが提供されていました。 A16B-3200-0210 のモジュール スロットには、これらのオプション ボードを収容できます。サポートされているオプション ボードの完全なリストとその取り付け要件については、FANUC シリーズ 18C の接続およびメンテナンスのマニュアルを確認してください。
