| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2202-0421 |
FANUC Alphaシリーズサーボシステムでは,ドライブキャビネットは,共有DCバス上の3種類のモジュールを含んでいます.
PSMは,駆動システムの電気的基盤である.PSMが正しく機能しない限り,サーボモーターが回ったり,スピンドルが走ったり,DCバスが存在しない.

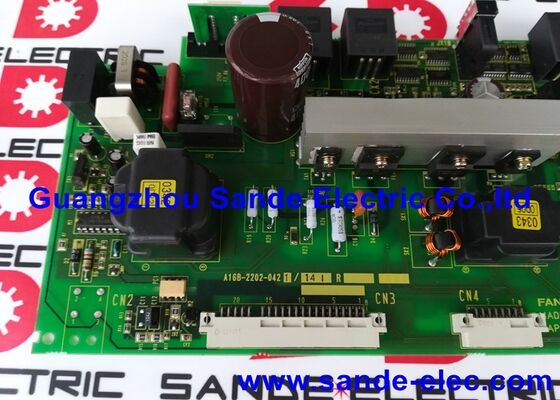

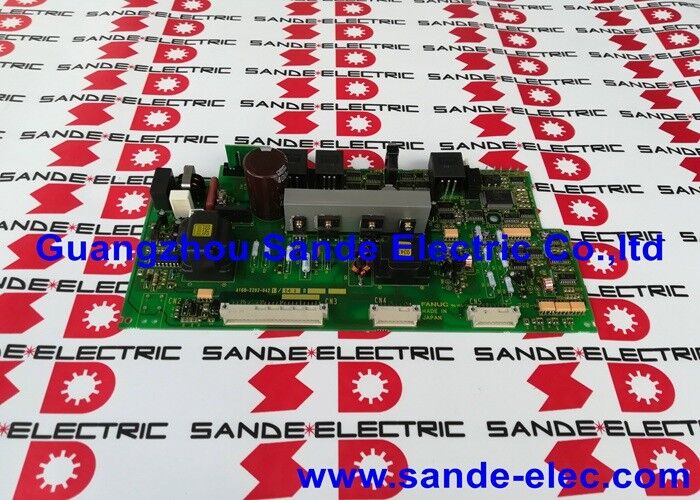

A16B-2202-0421は,PSM内の制御PCBです. それは直線と電源因子調整回路を管理し, DCバス電圧を監視します.命令またはアラームで電源切断配列を実行します., 復元機能を処理し, DC バスから電源をAC 電力源に戻す.
| パラメータ | 価値 |
|---|---|
| インプット | 200~230VAC 3相 50/60Hz |
| DCバス出力 | 283~325VDC |
| 互換性のあるPSM | PSM-15からPSM-55 |
| 電源タイプ | 再生性 |
| 家族 | FANUC アルファシリーズ |
PSMは,故障が発生するとCNCが表示するアラームコードを生成する.A16B-2202-0421は,これらの状態を監視し報告する:
PSMアラーム診断FANUC アルファ 駆動システムは,電源を入れると,AL-04 (DC 電圧低下) の持続的なアラームを生成します.AC 入力供給が正しければ,主電源ステージ (配線板と電源装置) は完整状態で試験されます. A16B-2202-0421 コントロールボードが故障源として識別されます. 交換すると,PSMのDCバス電圧調節が回復します.
駆動システムのメンテナンスの改修:アルファシリーズドライブキャビネットの 予定された改修中にA16B-2202-0421は,高負荷サイクル生産システムにおける年齢に関連したPSM制御ボードの故障を防ぐためのPCBの積極的な更新の一環として置き換えられる..
Q1: PSM が AL-07 (DC バス 過電圧) のアラームを表示している場合,これは常に制御ボードの故障を示すのですか?
AL-07の原因は 制御板の故障 再生回路の故障あるいは突然の高慣性減速が再生能力を一時的に超えた場合. A16B-2202-0421を交換する前に,CNCパラメータの減速ランプがあまりにも攻撃的に設定されていないことを確認します.アラームが通常の減速率で発生した場合,制御ボードまたは電源ステージが故障源である可能性.
Q2:A16B-2202-0421は,BMの後尾のPSMモデル (例えばA06B-6087-H115#BM) と使用できますか?
#BM後項は,PSMモジュールのCEマーク付き変種を示します.これらのCEマーク付き変種に対する対応する制御PCBはA16B-2202-0424であり,A16B-2202-0421ではありません.この2つのボードバージョンはそれぞれのモジュール変種に固有のもので,互換性がない.交換制御ボードを注文する前に,インストールされたPSMが標準型かBM型か確認してください.
Q3: 配線板とは何か?A16B-2202-0421と同時に交換する必要があるのか?
PSMには2つの主要なPCBが含まれます:制御ボード (A16B-2202-0421) とワイヤリングボード (PSMの電源指定に特化したA20B-1006-xxxx変種).ワイヤリングボードは,高電流の電源接続を扱う制御ボードは,制御と保護のロジックを管理します.損傷したコネクタ A16B-2202-0421の制御ボードのみを制御ボードの故障で交換する必要があります.
Q4:A16B-2202-0421をSVMやSPMモジュールが接続されていない状態でPSMに電源を供給することでテストすることは安全ですか?
PSM は負荷モジュールを接続せずに DC バスを確立できます. これは,ドライブモジュールを再接続する前に PSM 機能を検証するための有効な隔離テストです.DCバスのコンデンサは 283~325VDC に充電されますユニットが電源が入っている状態で,DCバス端末や内部部品に触れないでください.電源を切った後,PSM内側にアクセスする前にコンデンサータ放電サイクル (通常5~10分) を待つ.
Q5:A16B-2202-0421は制御されたシャットダウンシーケンス中にCNCとどのように相互作用するのですか?
制御されたシャットダウンでAC電力を切る前に,CNCは,サーボ有効信号経由でPSMに電源切断コマンドを送信します.A16B-2202-0421は再生を停止するようにパワーステージに命令して反応しますDCバスが制御されたインピーダンスの経路を通って安全レベルまで放電できるようにし,それからオフにする.この配列は,ドライブパラメータを破損させたり,急激な軸電源喪失による機械的な問題を引き起こすかもしれない急激なDCバス電圧崩壊を防ぐ.
