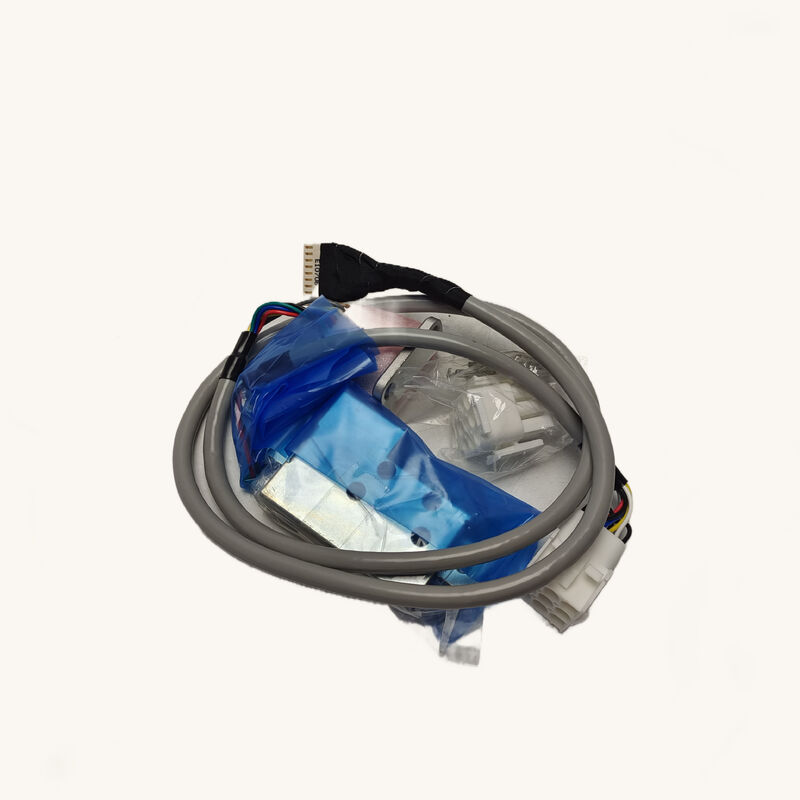

Mitsubishi TS1860N1170 PLGシャフトエンコーダー 原始フィードバック装置

Mitsubishi スピンドルドライブが位置信号を失えば 機械は停止します 完全に停止します スピンドルフィードバックがないことは 方向性やスレッドがなくなりC軸操作なし 単なるアラームと 生産ラインが静止している.三?? TS1860N1170位置と速度フィードバック装置として使われています 機械のMELDAS CNC スピンドルシステムです

このユニットは提供されています新しく,オリジナルで,インストール解除工場製の三?? 電機 改造も改装もされていない

ミツビシ スピンドル システム で "PLG" の 意味

PLGはパルス発電機シンプルなパルスカウンターよりもはるかに洗練されたものです しかし,この技術では, The TS1860N1170 belongs to Mitsubishi's serial output PLG encoder family — devices that communicate position and speed data to the MDS-series spindle drive via a high-speed serial interface rather than simple analog sine/cosine waveforms.

このシリアル通信構造は設計上です 三?? の MDS スピンドルドライブは エンジンパラメータ,アラーム履歴,つまり,エンコーダーとドライブは,電源アップ時に自社の完整性を検証するマッチングシステムを形成します.互換性のないエンコーダを入れると,スピンドルが回る前にドライブがアラームを鳴らします.これはオリジナルの三?? 部品を使用することがこのコンポーネントクラスにとって重要な理由の一つです.

一見 重要 な 事柄

スピンドル・フィードバック・ループ なぜこのエンコーダーは交渉不可なのか

機械加工センター の スピンドル は 高速 で 回転 する だけ で は あり ませ ん.現代 の MELDAS 制御 機械 で は,スピンドル は:

• 加速し減速する命令で,プログラムされたランププロファイルに正確に反応する
• 固定した角度に向き自動ツール交換の場合は,毎回数度の割引で停止します.
• Z軸のフィードと同期する固いタップサイクルでは,スフィンドルRPMをフィードレートに合わせてスレッド精度を測る
• C軸としての機能切断負荷の下の角位置を保持するミールターンセンター

TS1860N1170は,このフィードバックを提供します.MDS スピンドルアンプと直接通信し,スピンドル回転ごとに位置と速度ループを閉じます..

壊れたエンコーダは 必ず 警報を出すわけではありません 時には 位置位置が 変異したり 時折 方向が 変えたりします診断に時間がかかり,エンコーダーにたどり着く新しいエンコーダで 変数を完全に排除します

Mitsubishi の MDS ドライブ アーキテクチャ に 対応

TSシリーズPLGエンコーダは,三?? のMELDAS CNCエコシステム内の検証されたコンポーネントです.MDSシリーズのスピンドル増幅器MDS-A,MDS-B,MDS-C,MDS-D,およびMDS-DHファミリーを含む,Mitsubishiの制御装置で構築された幅広いCNC機械に含まれています.

三?? 社の独自の技術文書にはPLG自動調整手順PLGエンコーダーやスピンドル駆動ユニットが交換されるたびにこの手順はZ相参照信号を再校正し,シヌソイド出力品質を検証しますこの校正手順に失敗するアフターマーケットまたはクローンデバイスは,物理的な外観に関係なく,マシンが再びオンラインになるのを防ぐでしょう.

機械 工具 業界 の 応用

TS1860N1170および関連するPLGエンコーダー変種は,三?? MELDAS CNCを搭載する機械ツールの広い横断に現れる.一般的なプラットフォームには以下の通りがある:

水平加工センターパレット交換HMCでは,スピンドルの向きがツール変更のタイミングとパレットインデキシングの精度を決定します.

垂直加工センター固いタップ深さとピッチ精度が同期されたスピンドルからフィードバックに依存するVMC

ミルンターンセンター機械は,スピンドルがフレッシング作業のためのセルボ制御のC軸として機能する

生動ツール付きのCNC lathesターニングセンターは,中心外掘削とコンートフレスリングのためにスピンドルC軸と方向性を使用します

磨き機円筒型および表面磨機で,スフィンド速度の精度は表面の仕上げ品質に直接影響する

新 オリジナル 条件が重要な理由

TS1860N1170は精密光学エンコーダーである.その内部ディスク,ベアリングプレロード,信号調節回路は,マッチしたアセンブリとして工場校正されている.このエンコーダが使用済みモーターから取り除かれたとき どれだけの注意を払っても 校正状態が乱される別のモーターに使用されたユニットを再インストールするには,PLGを完全に再調整する必要があります.そして,削除されたユニットのベアリングの履歴は不明です.

新しい箱の装置は 完全な耐久性を持ち 波乱のない光学装置と 既知の電気特性がありますそれは重要だ.

よくある質問

Q1: PLGエンコーダーとは何か? 標準のインクリメンタルエンコーダーとはどう違いますか?

Mitsubishiの用語ではPLG (パルス発電機) は,MDSスピンドルドライブとシリアルプロトコルを通じて通信するスピンドルサイド位置フィードバックエンコーダーを指します.A/B/Zのインクリメンタルエンコーダーとは異なりTSシリーズのPLGエンコーダは,高解像度シリアルデータを送信し,システムパラメータを内部に保存します.ドライブはこのデータを読み取り,スピンドル方向性,C軸位置を管理します.速度調節.

Q2:TS1860N1170はMDSシリーズのすべてのスピンドルドライブと互換性がありますか?

互換性は,特定のMDS駆動世代と搭載されているスピンドルモーターに依存する.TSシリーズPLGエンコーダーは,MDS-A,MDS-B,MDS-C,MDS-D,MDS-DH スピンドルアンプファミリーしかし,正しいエンコーダー変数は,モーターとドライブペアに一致しなければならない.オーダーする前に常にモーター名札の既存のエンコーダー部品番号とスピンドル駆動のパラメータ設定をクロス参照.

Q3: PLGエンコーダは,インストール後に調整する必要がありますか?

そう ミツビシはPLG自動調整手順エンコーダーまたはスピンドル駆動ユニットが交換されるたびに.この再校正はZ相参照を再確立し,信号品質を確認します.操作は,CNCのサービスパラメータスクリーンまたはMELDAS診断インターフェイスを通じて行われます 機械のドキュメントは,特定のドライブのための正確なステップをカバーします.

Q4: TS1860N1170が故障したら修理できますか? それとも交換する必要がありますか?

エンコーダの修理は専門施設で技術的に可能ですが,三?? 社の立場では,スピンドルエンコーダにはOEMの部品のみが使用されるべきです.内部光学装置の校正要件と精度を考えると修理されたユニットは,新しいエンコーダーに要求される手順と同じ信号仕様を満たしていることを確認するために,PLG調整手順を完全に通過する必要があります.

Q5:TS1860N1170とTS1860N1171の違いは何ですか?

TS1860N1170とTS1860N1171は,同じTS1860Nファミリー内の密接に関連したエンコーダーバリエーションである.数値後置きは,通常,コネクタピノウットの軽微な修正または変化を示します.ケーブルの長さ,または信号コンディショニング.両者は三?? スピンドルモーターアプリケーションのための軸型PLGエンコーダーである.モーターまたはスピンドル駆動の互換性リストの部品番号ラベルをチェックして,いずれかを他のものに置き換える前に,必要な正確な後項を確認します..
