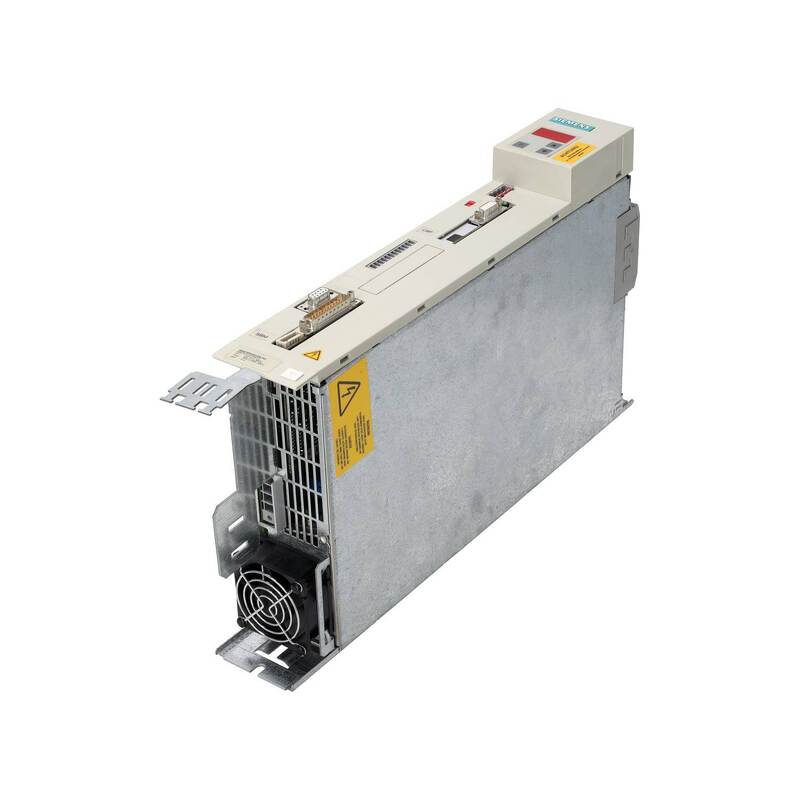

シーメンス 6SE7014-0TP70 | SIMOVERT MASTERDRIVES MC Performance 2 — 1.5 kW コンパクトプラス DC-AC インバーター

部品番号: 6SE7014-0TP70

メーカー: Siemens AG (ドイツ)

製品タイプ: DC-AC インバーター — コンパクトプラスユニット

製品ファミリー: SIMOVERT MASTERDRIVES モーションコントロール Performance 2

概要

6SE7014-0TP70 は、シーメンスの SIMOVERT MASTERDRIVES モーションコントロール (MC) Performance 2 ファミリーの 1.5 kW DC-AC インバーターです。510–650V DC の共有 DC バス (共通の整流器から供給) で動作し、サーボ軸制御用の制御された三相 AC 出力を供給します。Performance 2 は、位置制御、電子ギアリング、動的ベクトル制御といった完全なモーションコントロール機能を提供します。

これは DC のみ入力ユニットです。フロントエンド整流器はありません。他のコンパクトプラスインバーターとブックサイド・バイ・サイドで共有 DC バスに取り付けられ、マルチ軸工作機械や包装ラインの標準的なアーキテクチャです。

Z サフィックスのバリアント (例: 6SE7014-0TP70-Z C33+G91+K80) には、レゾルバフィードバックボード、PROFIBUS、セーフストップなどの工場取り付けオプションが含まれます。調達時に必要なオプションを確認してください。

主な仕様

よくある質問

Q1: この軸ドライブが故障した場合、共有 DC バスはシャットダウンしますか？

いいえ。個々のインバーターの故障は、その軸のみをトリップさせます。共有整流器と他の軸は通常通り動作を続けます。

Q2: 交換用の 6SE7014-0TP70 は完全な再コミッショニングが必要ですか？

パラメータバックアップがない場合、はい — モーターデータと制御ゲインを再入力する必要があります。元のユニットからの DriveMonitor バックアップファイルがあれば、パラメータセットを復元すると、ドライブは数分で動作可能になります。

Q3: 新規設置の場合、現在のシーメンスの同等品は何ですか？

SINAMICS S120 ブックサイズモーターモジュールは、共有 DC バス上で同じ役割を果たします。移行には完全なシステム再設計が必要です — ハードウェア、配線、パラメータ設定はすべて異なります。

Q4: ドライブは、すべての位置決め移動の開始時に F028 でトリップします。最初に何をチェックすべきですか？

パラメータ P102 (モーター定格電流) がモーターのネームプレートと一致していることを確認してください。電流制限が低すぎると、加速中にドライブが停止し、F028 がトリガーされます。

Q5: 同じモーターで 4 kW コンパクトプラスインバーターをこの 1.5 kW ユニットの代わりに使えますか？

原則として可能です — インバーターはパラメータ設定によってモーターの定格電流にデレートされます。定格の高いユニットが取り付け位置に物理的に収まること、および DC バスがピーク電流に対応できる十分な容量を持っていることを確認してください。
