| 起源の場所 | 日本 |
| ブランド名 | Toshiba |
| 証明 | CE RoHS |

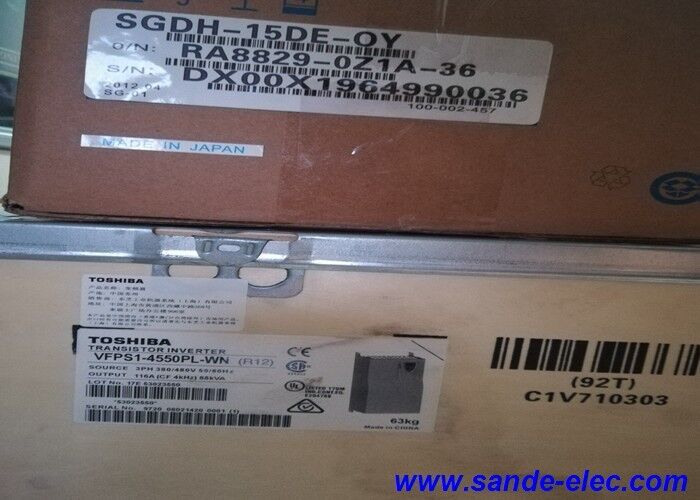

| モデル番号 | VFPS1-4550PL-WN |
VFPS1-4550PL-WNは,東芝のTOSVERT VF-PS1シリーズからのもので,ファンおよびポンプアプリケーションのために設計された変頻駆動範囲です.75kWから630kWVF-PS1は 遠心扇風機とポンプの 動作特性を基に設計されています制御アルゴリズムとエネルギー最適化機能を組み込み,変速トルク負荷のために特別に開発.
55kW (116A,400V三相) で,VFPS1-4550PL-WNは,産業および商業施設の大きなファンとポンプドライブにサービスを提供します高頭プロセスのポンプ工業用コンプレッサードライブ
| パラメータ | 価値 |
|---|---|
| パワーランキング | 55kW |
| 出力電流 | 116A |
| 入力電圧 | 400V AC 3相 |
| 電圧クラス | 400V (4 = 400V範囲) |
| オペレーター パネル | シンプルパネル (PL) |
| ラインリアクター | 含まれていない (WN) |
| 安全機能 | STO (安全トルクオフ) |
| EMCカテゴリー | C3 |
| シリーズ | トスベルト VF-PS1 |
55kWでは,扇風機とポンプの負荷の変速制御による潜在的なエネルギー節約は大きくなります.
ファン法則 立方関係:55kWのファンが全速度の80%で動いていると,全速度の電力のわずか51%しか消費しない.同じ55kWモーターから12kW未満の全負荷の22%に低下します.
55kW で節約するスケール平均回転70%で動作するシステムでは,ダムパーまたはバルブ制御の固定速度操作と比較して,VF-PS1は年間エネルギー消費量を約66%削減します.産業用エネルギー料金で連続動力55kWのドライブでの節約は,年間コスト削減を大幅に意味し,回帰期間は2年未満です.
The VFPS1-4550PL-WN's VF-PS1 firmware implements energy optimisation algorithms that go beyond simple speed reduction — actively minimising motor flux for any given load condition to reduce total system losses further.
大型冷却塔の扇動装置:データセンターや工業プロセス冷却塔では 55kWの軸式扇風機で熱を排出しますVFPS1-4550PL-WNは,冷却需要に対応した可変速度制御を提供します.エネルギー消費量を全負荷の35%以下に削減する.
高頭プロセスのポンプ駆動:化学工事施設の高頭遠心ポンプには変動流量制御が必要です. VFPS1-4550PL-WNは55kWのポンプモーターを変動速度で動かします.不効率な圧力制御バルブ操作をエネルギー効率の良い速度制御に替える.
Q1: VF-PS1シリーズは,東芝の汎用VFAS1シリーズとはどのように異なりますか?
VF-PS1は東芝の専用ファンとポンプドライブで,エネルギー最適化アルゴリズム,ポンプとファンアプリケーションのプリセットにより,変数トルク (平方法則) の負荷に最適化されています.圧力/流量調節のためのPID制御と自動省エネモードなどの機能. VFAS1は,VF-PS1のアプリケーション特有の最適化なしで,恒定トルクと可変トルクの両方の負荷をカバーする東芝の汎用ドライブです.ファンとポンプアプリケーションでは,VF-PS1がより適した選択です輸送機や機械駆動装置などの常時トルク負荷の場合,VFAS1が使用されます.
Q2: VFPS1-4550PL-WN 装置では,C3 EMC 分類とはどういう意味ですか?
C3 (Category 3) in EN 61800-3 defines the drive as suitable for use in industrial environments — the second environment (industrial low-voltage supply not connected to residential areas) with unrestricted distributionC3 制限値は,電源が推奨されるケーブル長さと慣行に従って設置されている場合,導管および放射性排出量に適用されます.住宅や住宅/工業混合地域における設備 (C1またはC2カテゴリ要件)追加の外部のEMCフィルタリングが必要かもしれません.
Q3: VF-PS1はポンプとファン調節にどのようなPID制御機能を備えていますか?
TOSVERT VF-PS1には,プロセス変数,圧力,流量,温度,またはレベルを直接閉ループで調節するためのPIDコントローラが組み込まれています.プロセスのセンサーからの420mAまたは010Vのフィードバック信号がドライブのアナログ入力に接続; PID アルゴリズムは,プログラムされたセットポイントを維持するために,自動でモーターの速度を調整します.これは,ほとんどのポンプおよびファンアプリケーションで単ループ速度ベースのプロセス制御のための外部PLCまたはプロセスコントローラーの必要性を排除します.
Q4: 55kWのVFPS1-4550PL-WNの最低モーターケーブル長さは?
55kWの出力では,モーターケーブル容量は,駆動機のPWMスイッチからモーター端に反射波の過電圧を生成します. Toshiba recommends using motor cables appropriate for the drive's output voltage and carrier frequency — typically maintaining cable length within the VF-PS1 specification limits or using an output reactor (dv/dt filter or sine filter) for longer cable runsVF-PS1の設置マニュアルから推奨される最大未フィルタケーブル長さを確認し,実際の設置ケーブル走行と比較してください.
Q5: VFPS1-4550PL-WN は複数のポンプのステージ制御をサポートしていますか?
はい,トシバ VF-PS1 は多ポンプ操作モードをサポートします.インバータが1つの変速ポンプを制御し,システム需要に基づいて追加の固定速度ポンプをオン・オフするときに,カスケード制御を含む.. This system mode maintains efficient operation across a wide flow range by running the VFD-controlled pump at optimal speed while adding or removing constant-speed pumps as total flow demand rises or falls.
