| 起源の場所 | アメリカ合衆国 |
| ブランド名 | AB |
| 証明 | CE RoHS |
| モデル番号 | 22B-D017N104 |

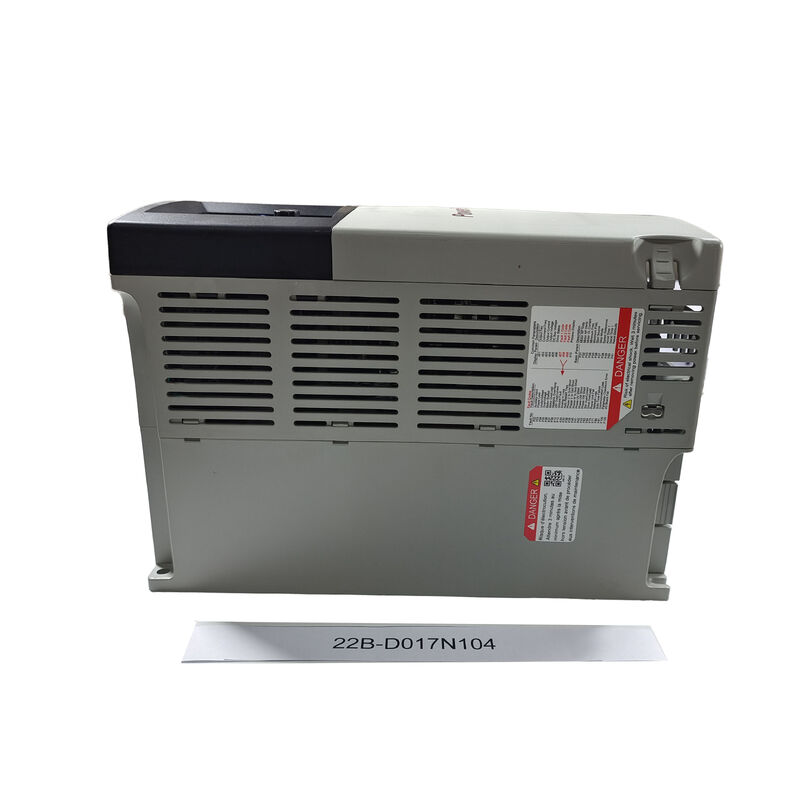

22B-D017N104は,シリーズ40の調節周波数駆動範囲の7.5kW 480Vモデルである.シリーズ40は,広く展開されているAC駆動プラットフォームで,ミッドレンジ産業用パワークラス全体で汎用モーター速度制御をターゲットとしています.工業用コンベヤー,ポンプ,扇風機,電流,電流,電流,電流,電流,電流,電流,電流など,北米の460V/480V電源環境における機械工具の補助用途.
| パラメータ | 価値 |
|---|---|
| パワー | 7.5kW (10HP) |
| 入力電圧 | 480V AC 3相 |
| 定数出力電流 | 17A |
| 囲み | IP20 |
| マウント | パネルマウント |
| キーボード | 固定 (統合) |
| EMCフィルター | 含まれていない |
| ブレーキ | 標準ブレーキトランジスタ |
| シリーズ | 40 |
22B-D017N104には標準ブレーキトランジスタが搭載されています.
ブレーキトランジスタの役割は減速モーターが,ブレーキトランジスタの限界を超えた直流バス電圧を動かすとき (通常,480Vのドライブでは750~800V)トランジスタは電流バスに外部ブレーキレジスタを入れ,接続し,レジスタに熱として再生されたエネルギーを散布します..
なぜこれが重要なのか?7.5kWでは 負荷慣性も かなり高い制御された消耗なしにドライブの過電圧保護を起動するには十分な標準ブレーキトランジスタは:
動力ブレーキ付きの10HPのコンベヤー駆動:生産ラインのコンベアーは 製品位置付けのために 迅速で繰り返し停止する必要があります 22B-D017N104's standard brake transistor enables controlled deceleration to standstill within the required stopping time — connecting a braking resistor sized for the conveyor's inertia and stopping duty cycle.
480Vのポンプ駆動:10HPモーターを搭載した工業プロセスのポンプは,480V電源から変速制御を必要とする. 22B-D017N104はモーターの動作範囲全体で調整可能な周波数制御を提供します.
Q1: 22B-D017N104の標準ブレーキトランジスタにはどんなブレーキレジスタが必要ですか?
ブレーキレジスタの最小抵抗と定位電力は,負荷の慣性瞬間,必要な減速時間に基づいて,駆動のドキュメントから計算されなければならない.そして,ブレーキ事件の作業サイクル480Vの7.5kW駆動では,抵抗の最小値は通常4060Ωの範囲にあります.駆動の定位出力より大幅に高いピーク電力を有する 抵抗器は,各ブレーキ時にピーク再生エネルギーを吸収するシリーズ40の設置説明書では,ブレーキ抵抗の最小抵抗と最大作業サイクルを指定しています.
Q2: "固定キーボード"と取り外せるキーボードとリモートキーボードの違いは何ですか?
22B-D017N104の固定キーボードは,ドライブの前面パネルに永久に組み込まれています.これは,制御パネルのアクセス可能な場所にインストールされたドライブに適しています. いくつかのシリーズ40型は,通信ポートを通じて接続するリモートLCDキーボードをサポートし,パネルを開けずにキャビネットドアの外側からドライブ操作とモニタリングを可能にします.シリーズ40製品の選択ドキュメントからキーボードオプションを確認.
Q3: 22B-D017N104はPLC統合のためにどのような通信プロトコルをサポートしていますか?
シリーズ40プラットフォームは,PLC速度制御と監視統合のためのさまざまな通信オプションをサポートします.標準ドライブには,基礎的なシリアル通信のための RS485 ポート (通常は Modbus RTU またはメーカー特有のプロトコルをサポート) が組み込まれています.. Option modules enable DSI peripheral device connection and other network communication — confirm the specific available options and network modules for the 22B-D017N104 variant from the Series 40 product documentation.
Q4: ブレーキレジスタを22B-D017N104に接続する際にはどのような安全対策が適用されるか?
ブレーキレジスタは,駆動装置の直流バス端末に接続され,その端末は電源を断断した後に,動作中に全直流バス電圧 (約670V~800V,AC入力480V) を運行する.メイン供給を隔離してロック, DC バスの電圧が50V以下 (指定された放電時間後) であることを確認し,ブレーキレジスタのワイヤリングを接続または整備する.ブレーキレジスタ自体は,重量ブレーキ作業中に非常に高い表面温度に達することができます..
