| 起源の場所 | 中国 |
| ブランド名 | MITSUBISHI |
| 証明 | CE RoHS |

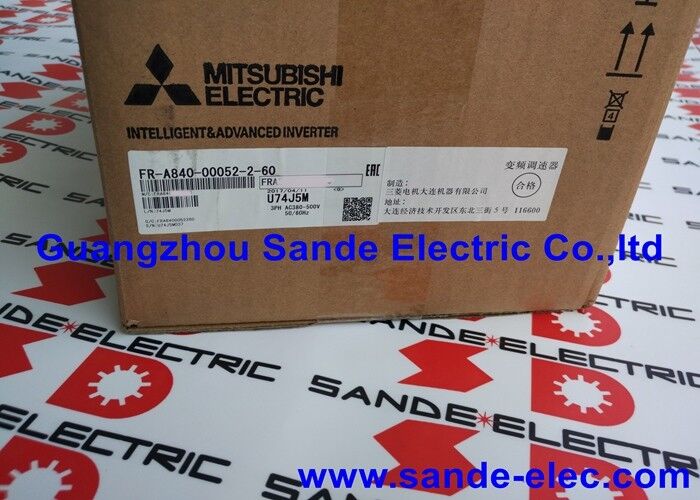

| モデル番号 | FR-A840-00052-2-60 について |
FR-A840-00052-2-60 は、三菱電機の FREQROL FR-A800 シリーズの製品です。FREQROL FR-A800 シリーズは、高度なベクトル制御と包括的なモータ制御機能を提供する同社の高性能インバータ プラットフォームです。 FR-A800 は、正確な速度とトルクの制御、高速な動的応答、拡張されたモーター制御機能が必要な要求の厳しいアプリケーションをターゲットとしています。
FR-A840 の名称は、FR-A800 範囲内の 400V 三相標準モデルを識別し、このユニットは 52A SLD (Super Light Duty) 定格インバータ電流を伝送します。
| パラメータ | 価値 |
|---|---|
| 電圧クラス | 400V、三相 |
| モデル | FR-A840（標準） |
| インバータ電流 | 52A (SLD — 超軽量) |
| タイプ | CA(-2) |
| 基板保護 | 3C2コーティング(-60) |
| メッキ導体 | それなし |
| シリーズ | FR-A800 |
三菱の FR-A800 シリーズは、アプリケーションの過負荷デューティに基づいて単一のインバータ ハードウェア ユニットに複数のモータ出力クラスを割り当てるマルチ定格システムを使用しています。
SLD（スーパーライトデューティー）：110% 過負荷で 60 秒間連続 52A。過負荷要求が最小限であるファンとポンプの負荷に適用されます。 52A SLD 定格は、ファン/ポンプ用途の約 30kW のモーター容量に相当します。
LD (軽負荷):60 秒間の 120% 過負荷に対するわずかに低い連続電流 - 中程度の過渡負荷需要があるアプリケーション向け。
ND (通常業務):最も控えめな定格で、60 秒間 150% の過負荷を提供します。これは、高い過負荷容量を必要とする定トルク負荷 (コンベヤ、ホイスト、コンプレッサー) 向けです。
FR-A840-00052-2-60 の 52A SLD 定格は、このインバータがファンおよびポンプ サービスの最大約 30kW のモータ、または ND 定トルク サービスの小型モータに適合できることを示しています。アプリケーションの過負荷プロファイルに一致する負荷定格を選択します。
廃水処理:下水処理場のポンプホール環境は、湿気、硫化水素ガス、アンモニアが組み合わさっており、保護されていない電子機器にとっては困難な腐食環境を作り出しています。 3C2 基板コーティングを施した FR-A840-00052-2-60 は、これらの条件でも確実に動作します。
海岸および海洋環境:塩分を含んだ湿った空気は、沿岸施設内の保護されていない PCB の腐食を促進します。 3C2 コーティングは、長期にわたる信頼性の高い動作に必要な保護を提供します。
化学プロセスプラント:プロセスガスがドライブルームに漏れる可能性がある化学製造環境におけるポンプとファンのドライブには、3C2 レベルの保護が必要です。
食品および飲料の加工:定期的な洗浄作業と化学残留物の洗浄により、標準ドライブに腐食環境が生じます。コーティングされたボードにより耐用年数が延長されます。
Q1: SLD アプリケーションと ND アプリケーションにおける FR-A840-00052-2-60 のモーター出力定格はどれくらいですか?
52A SLD (ファン/ポンプ) で、このインバーターは約 30kW の三相モーター容量と定格されています。 ND (通常使用、150% 過負荷) 構成では、同じ 52A ハードウェアが小型のモーター (ND サービスでは通常約 22kW) に対応します。各デューティ クラスの具体的なモーター出力定格は、三菱 FR-A800 インバーター選択ガイドの FR-A840-00052 エントリで確認できます。
Q2: FR-A840-00052-2-60の「メッキ導体なし」とはどういう意味ですか?
「-60」仕様には、3C2 基板コーティングと「メッキ導体なし」の両方が含まれます。これは、インバータ内の電力バス導体が錫または銀メッキされていないことを意味します。標準ドライブでは、表面の酸化を防ぐために錫メッキのバスバーが使用されている場合があります。 FR-A840-00052-2-60 はメッキされていない導体を使用しています。これは、基板コーティングのアプローチと組み合わせるのが適切です。基板レベルの保護は、導体メッキではなくコンフォーマル コーティングによって提供されます。
Q3: FR-A840-00052-2-60はエンコーダと併用して高精度の速度制御は可能ですか？
はい。 FR-A800 シリーズは、インバータのオプション スロットに装着されたオプションのエンコーダ インターフェイス カード (FR-A8AP、FR-A8APR、または同等品) を介してエンコーダ フィードバックをサポートします。エンコーダ フィードバックにより、FR-A840 は、開ループ ベクトルよりも大幅に優れた精度の完全閉ループ速度制御を提供します。負荷が変動しても通常は ±0.01% の速度制御です。このレベルの精度は、工作機械のスピンドル ドライブ、巻線機械、および厳しい速度精度を必要とするその他のアプリケーションに適しています。
Q4: 3C2 コーティングはコンフォーマルコーティングと同じですか?
3C2 は、腐食環境の厳しさを定義する IEC 環境分類であり、それ自体はコーティング材料の仕様ではありません。物理的保護は、回路基板に適用される絶縁保護コーティング (通常はアクリル、ポリウレタン、またはシリコーン樹脂) によって提供されます。コーティングの選択と塗布プロセスは、3C2 環境クラスで定義されている化学物質と湿度レベルに対して必要な保護を提供するために、三菱によって指定されています。
Q5: FR-A840-00052-2-60 ではどのような通信オプションが利用できますか?
FR-A800 プラットフォームは、オプション カードを介して、PROFIBUS DP (FR-A8NCE)、PROFINET (FR-A8NP)、EtherNet/IP (FR-A8NCI)、CC-Link (FR-A8NC)、Modbus/TCP、および DeviceNet などの幅広い通信オプションをサポートします。特定のオプションカードはインバータの通信ポートに取り付けられます。 CC-Link は、三菱 MELSEC PLC の統合に一般的に使用されます。 PROFIBUS と PROFINET は SIMATIC ベースのシステムにサービスを提供します。ベース ドライブには、オプション カードなしで Modbus RTU シリアル通信用の RS-485 ポートが含まれています。
