| 起源の場所 | アメリカ合衆国 |
| ブランド名 | HAAS |
| 証明 | CE RoHS |
| モデル番号 | 29-10081 |

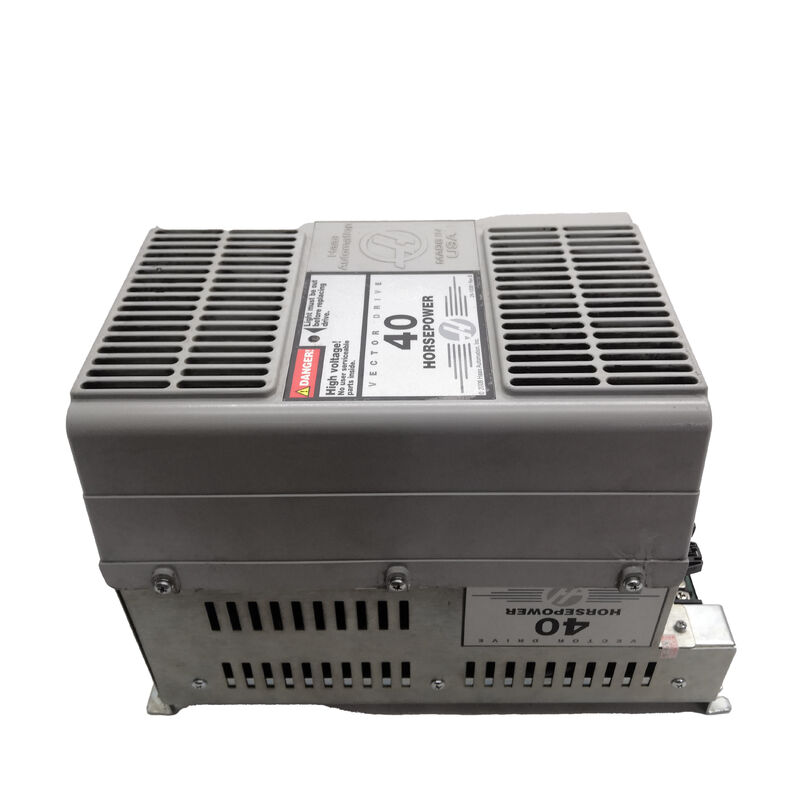

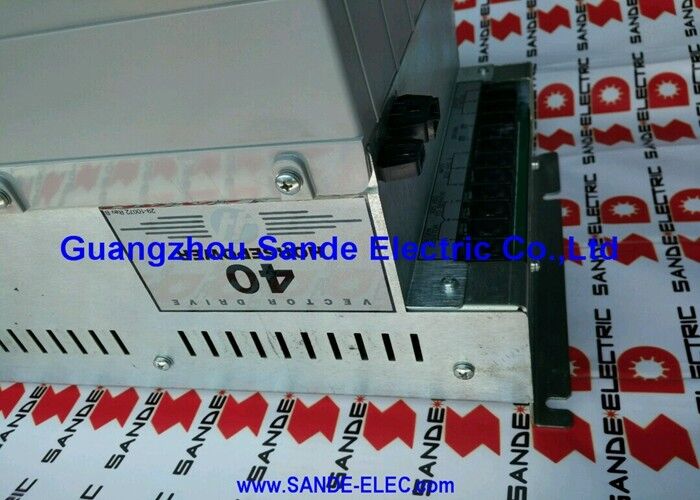

29-10081 は、ハース オートメーションの 40 HP ベクトル ドライブです。AC 230V の主電源入力を受け取り、軸モーターとスピンドルを駆動するサーボ アンプに供給する DC 325V を生成するパワー エレクトロニクス モジュールです。 Haas CNC マシニング センターでは、ベクトル ドライブが中心的な電力変換ステージです。すべてのサーボ駆動軸とスピンドル モーターは、このドライブが生成する DC バスから動作電力を受け取ります。
ベクトル ドライブ制御 (磁束ベクトル制御) は、モーターに速度フィードバック デバイスを必要とせずに、スピンドル モーターの速度とトルクの正確な制御を維持します。ドライブはモーター モデル方程式から必要な電流ベクトルをリアルタイムで計算します。 40 HP の 29-10081 は、高いスピンドル速度での継続的な重切削には信頼性が高く、制御された電力供給が必要となる Haas ミッドレンジ立形マシニング センターの主軸出力クラスをカバーします。
Rev B の指定は、ベース 29-10081 設計のハードウェア リビジョンを識別します。 Haas は、信頼性を向上させたり、コンポーネントのアップデートを組み込んだりするために、リビジョンレベルの変更を加えました。基本バージョンと Rev B バージョンは両方とも、同じマシンのインストールに使用されます。注文時にドライブのラベルからどのリビジョンがインストールされているかを確認してください。
| パラメータ | 価値 |
|---|---|
| 部品番号 | 29-10081 (改訂版 B) |
| メーカー | ハースのオートメーション |
| タイプ | ベクタードライブ |
| 力 | 40馬力 |
| AC入力 | AC230V |
| DC出力 | サーボへの DC325V |
| 状態 | 製造中止 |
ベクター ドライブは、2 つの大きなメカニズムによって障害が発生します。パワーステージの故障 (IGBT の損傷、整流器ブリッジの故障、DC バス コンデンサの故障) はコンポーネント レベルの故障であり、訓練を受けた修理センターが診断して直接修理します。制御基板の故障 (ゲート ドライバ IC の故障、DSP 制御回路の損傷、またはドライブの制御セクション内の電源の故障) も修復可能ですが、より専門的なツールが必要です。
29-10081 は製造中止になっているため、多くの場合、新しいユニットを調達するよりも修理の方が経済的かつ物流的に現実的です。 Haas マシンは、機能するベクター ドライブがなければ動作できません。29-10081 に障害が発生すると、マシンが完全に停止します。 Haas ドライブ修理の専門業者は、この特定のドライブ用に構成されたテスト治具を備えており、修理したユニットを返却前に現実的な負荷条件で検証できます。
ドライブに障害が発生した場合は、Haas コントロールに表示されるすべてのアラーム コード、障害時の状態 (切断中の負荷、アイドル状態、電源投入時)、およびドライブを取り外す前にドライブ表面のインジケータ LED の状態を記録します。この情報により、修理センターは障害を再現し、修理後に障害が解消されたことを確認できます。
Q1: 29-10081 ベクトルドライブは実際に Haas マシンで何を駆動しますか?
このドライブは、230V AC 主電源を 325V DC バス電圧に変換します。この DC バスは、すべての軸モーター (X、Y、Z、および追加の軸) とスピンドル モーターを駆動するサーボ アンプ モジュールに直接電力を供給します。すべての機械の動作 (軸の位置決めとスピンドルの回転) は、このドライブが機能し、正しい DC バス電圧を生成するかどうかに依存します。
Q2: Haas マシンがベクトルドライブ障害を示し、動かなくなります。常にドライブが原因ですか?
いつもではありません。ベクトル ドライブの障害は、モータの故障、モータ ケーブルの損傷による短絡、DC バスに負荷をかけるサーボ アンプの故障、または AC 入力電源の問題によって引き起こされることもあります。ドライブを取り外す前に、ドライブ端子の AC 入力電圧を確認し、すべてのモーター電源ケーブルに損傷がないか目視検査してください。特定の軸の負荷下でのみ障害が発生する場合は、その軸のモーターまたはアンプが原因である可能性が高くなります。
Q3: 29-10081 は修理できますか? それとも交換する必要がありますか?
この生産終了したユニットの標準的なアプローチは修理です。 Haas 専用のテスト機器を備えたベクトル ドライブ修理専門家は、IGBT の故障、コンデンサの劣化、整流器の故障、制御基板の故障をコンポーネント レベルで診断し、修理できます。機能負荷テストを行った認定修理センターからの修理済みユニットは、交換品を調達するための信頼できる代替品です。
Q4: ベース 29-10081 と Rev B バージョンの違いは何ですか?
Rev B の指定は、Haas が 29-10081 の生産中に作成したハードウェア リビジョンを示します。通常、この改訂には、同じ電気定格と物理インターフェイスを維持しながら、コンポーネントの仕様の更新や回路の改善が含まれます。どちらのバージョンも同じマシンのインストールに使用されます。交換または修理を依頼する場合は、取り付けられているユニットのリビジョンをラベルで確認してください。
Q5: 29-10081は生産中止になりました。交換品はどこで入手できますか?
Haas CNC アフターマーケットを通じて — Haas ドライブ修理専門家、テスト済みの余剰ディーラー、および廃止された機械の在庫 29-10081 を保有する交換サービスを提供します。修理された交換ユニットは、この製造中止されたドライブの最も一般的な供給経路です。交換を受け入れる前に、部品番号とリビジョン レベルが一致していることを確認してください。
