| 起源の場所 | ドイツ |
| ブランド名 | SIEMENS |
| 証明 | CE RoHS |
| モデル番号 | 6SE7016-1EA51 |

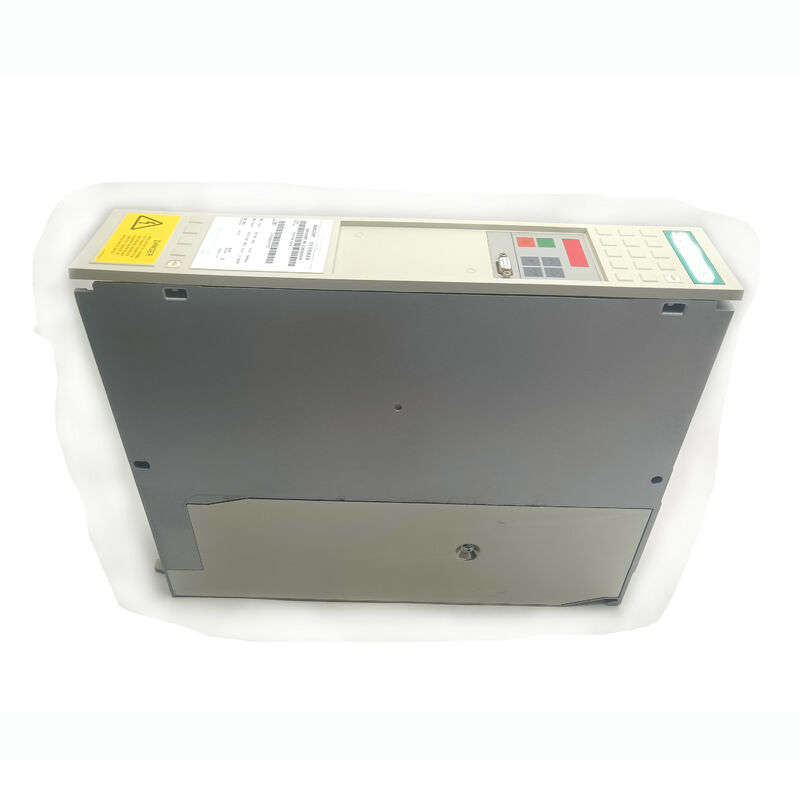

6SE7016-1EA51 は、6SE7016-1EA61 AC-AC コンパクト コンバータの以前のリビジョン版です。どちらも SIMOVERT MASTERDRIVES VC ベクトル制御コンパクト ユニットで、2.2kW / 6.1A で 380 ～ 480V AC 入力を備えています。リビジョンの接尾辞はハードウェアの世代を区別します。
| 一部 | リビジョン | 入力 | 力 | 現在 |
|---|---|---|---|---|
| 6SE7016-1EA51 | 51（前） | AC380 ～ 480V、三相 | 2.2kW | 6.1A |
| 6SE7016-1EA61 | 61(後) | AC380 ～ 480V、三相 | 2.2kW | 6.1A |
「51」リビジョンは、初期の SIMOVERT MASTERDRIVES 製品世代を表します。電気的性能 (定格電力、電流、電圧範囲、制御能力) は、51 リビジョンと 61 リビジョンの間で一貫しています。ハードウェアの違いは、各コンパクト ユニットの内部にあります。
| パラメータ | 価値 |
|---|---|
| 入力 | 三相、380 ～ 480V AC、50/60Hz |
| 電流（公称値） | 6.1A |
| 力 | 2.2kW |
| リビジョン | 51 |
| コントロール | ベクトル制御(VC) |
| 囲い | IP20 |
| シリーズ | シモベルト マスタードライブ VC |
6SE7016-1EA61 と同様、6SE7016-1EA51 は AC-AC コンバータです。380 ～ 480V AC 主電源に直接接続され、独自の内部整流器段とインバータ段を備えています。外部 DC バス供給モジュールは必要ありません。
このスタンドアロン AC-AC 構成は、単一ドライブ アプリケーションにおける DC-AC 1TA シリーズに対する 6SE7016-1EA シリーズの主な利点です。
よりシンプルなシステム設計:1 つのドライブ、1 つの主電源接続、1 つのモーター ケーブル。サイズ設定、設置、試運転のための共有 DC バスは必要ありません。
独立した操作:各 1EA シリーズ コンパクト ユニットは独立して動作します。1 つのドライブで障害が発生しても、設置されている他のドライブには影響しません。
古いマシンの同等の交換:オリジナルの 51 リビジョン SIMOVERT コンパクト コンバータを搭載した量産マシンでドライブ障害が発生しました。 6SE7016-1EA51 は、ハードウェアに適合する代替品を提供し、既存のインストールのハードウェア世代との一貫性を維持します。
計画されたメンテナンススペア:生産初期の SIMOVERT MASTERDRIVES VC 機器を保守する施設では、調達リードタイムを待たずに迅速に障害を回復できるよう、6SE7016-1EA51 ユニットを棚に保管しています。
Q1: 6SE7016-1EA51 (51 リビジョン) を 6SE7016-1EA61 (61 リビジョン) に置き換えることはできますか?
電気的には可能です - どちらも同じ 380 ～ 480V AC 入力、2.2kW、6.1A 仕様を共有します。ほとんどの設置環境では、61-revision は 51-revision の電気的な代替品です。オプション ボード (PROFIBUS、エンコーダ、テクノロジー ボード) が取り付けられている場合は、交換する前にオプション ボードの互換性を確認してください。転送する前に、特定のオプション ボードのバージョンが 61 リビジョンのハードウェアと互換性があることを SIMOVERT MASTERDRIVES ドキュメントで確認してください。
Q2: AC-AC 6SE7016-1EA51 と DC-AC 6SE7016-1TA51 の違いは何ですか?
1EA51 には独自の内部整流器が含まれており、380 ～ 480 V AC 主電源に直接接続され、スタンドアロン ドライブとして動作します。 1TA51 には内部整流器がなく、SIMOVERT 電源モジュールからの既存の 510 ～ 650V DC バスが必要です。部品番号の「EA」と「TA」は入力電圧クラスを識別します。EA = AC 主入力 (380 ～ 480V AC)、TA = DC バス入力 (510 ～ 650V DC)。
Q3: 6SE7016-1EA51 の VT および CT 電流定格は何ですか?
61 リビジョンの同等品と同様、6SE7016-1EA51 は 2 つの過負荷定格を提供します。公称 6.1A の VT (可変トルク) — 1 分間 136% の過負荷をサポートします。わずかにディレーティングされた電流での CT (定トルク) — 1 分間の 150% の過負荷をサポートします。これらの定格は、アプリケーションのトルク プロファイルに一致するように、ドライブの P パラメータ構成 (パラメータ P072 または同等のもの) によって設定されます。
Q4: 6SE7016-1EA51 を交換する場合、どのような安全上の注意事項が適用されますか?
三相主電源を隔離してロックアウトします。 1EA51 の内部コンデンサは、主電源を取り外した後も危険な電圧を保持します。SIMOVERT MASTERDRIVES メンテナンス ドキュメントに記載されている放電時間を待って、取り扱う前にコンデンサの DC 電圧が 50V 未満であることを確認してください。コンパクトユニットは、通常の工業用 ESD 予防策に従って取り扱ってください。
