レンツェ VSD インバーター モーター 速度制御 E82EV371K2C

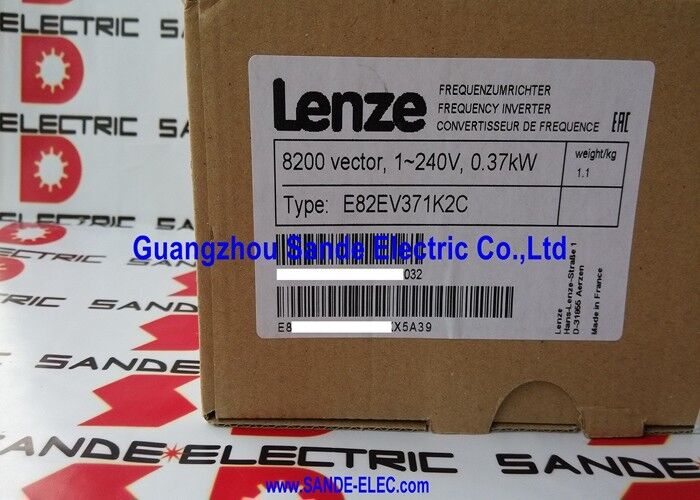

レンツェ E82EV371K2C | 8200 ベクトル周波数インバータ — 0.37 kW / 230V / 単相入力 / 3 相出力 / ベクトル制御 / IP20

0.37 kW ベクトル ドライブ — 単相入力、三相出力

E82EV371K2C は、Lenze の 8200 ベクトル周波数インバータ シリーズの 0.37 kW 製品です。主電源から単相 230V AC を受け入れ、標準的な三相誘導モータを動作させるための安定化された三相出力を生成するコンパクトなドライブです。この単相から三相への変換は、設置場所で単相電源しか利用できない小型機械アプリケーションにとって、決定的な実際的な利点となります。

ベクトル制御により、単純な V/Hz 制御よりも正確な速度とトルクの調整が可能になります。 8200 Vector は、モーターの磁束ベクトル モデルをリアルタイムで実装します。要求された速度に対するトルク生成を最大化するために必要な固定子電流の方向を計算します。可変負荷の下では、ベクトル制御ドライブは、V/Hz ドライブよりも設定値に近い速度を維持します。これは、機械の軸、コンベアの張力調整、およびサイクル中に負荷トルクが変化するプロセスに関連します。

8200 Vector のモジュラー アーキテクチャは重要な設計機能です。フィールドバス通信 (PROFIBUS、DeviceNet、CANopen)、エンコーダ フィードバック、ブレーキ チョッパー、および I/O 拡張用のプラグイン可能な機能モジュールは、主電源またはモーター回路への配線を変更することなく、ドライブの前面に取り付けられます。同じ E82EV371K2C ベース ユニットは、さまざまなマシン オートメーション アーキテクチャに適合するさまざまな機能モジュールに対応します。

主な仕様

パラメータ化 — Keypad XT および GDC Easy

ドライブは工場出荷時に標準動作用にプリセットされています。プリセットされたランプ時間、プリセットされた I/O 割り当て、およびプリセットされた保護機能により、多くのアプリケーションをソフトウェア調整なしで実行できます。カスタムの速度範囲、加速プロファイル、またはアナログ入力構成を必要とするアプリケーションの場合、パラメータはプラグインの Keypad XT または無料の Keypad XT を通じて変更されます。

GDC easy PC ソフトウェアは、前面シリアル インターフェイス経由で接続されます。 Keypad XT はパラメータ メモリとしても機能します。完全なパラメータ セットを保存し、数秒で別の E82EV371K2C ユニットに転送できます。

よくある質問

Q1: E82EV371K2C は単相電源で三相モーターを駆動できますか?

はい。入力は単相 230V AC です。出力は三相 0 ～ 230V AC です。これは、この特定のインバータの最も実用的な用途の 1 つです。これにより、標準的な三相誘導モータを、三相電力が利用できない家庭用または産業用の単相 230V AC 電源から動作させることができます。モーターの定格電流は 2.4A 出力定格を超えてはなりません。

Q2: V/Hz 制御モードとベクトル制御モードの違いは何ですか?

V/Hz モードは、出力周波数範囲全体にわたって固定の電圧対周波数比を維持します。つまり、単純で安定していますが、モーター速度は負荷によって変化します。ベクトル制御は、モーターの磁束状態をリアルタイムで計算し、指令された速度でトルクを最大化するように電流の方向を調整します。変動負荷の下では、ベクトル制御は設定値に近い速度を維持し、より優れた低速トルクを提供します。速度精度が重要なコンベア、位置決め、およびプロセスのアプリケーションにはベクトル モードを選択します。 V/Hz は、負荷時の滑りが許容される単純なポンプとファンの速度調整用です。

Q3: E82EV371K2Cと互換性のある機能モジュールは何ですか?

8200 Vector は、PROFIBUS DP、CANopen、DeviceNet、およびその他のフィールドバス プロトコルをカバーする Lenze の E82Z 機能モジュール範囲を受け入れます。エンコーダフィードバックモジュール。ブレーキチョッパーモジュール;アナログ/デジタル I/O 拡張。どのモジュールが E82EV371K2C ベース ユニットに適合するかは電力クラスと接続タイプによって決まるため、Lenze の 8200 Vector ハードウェア ドキュメントで機能モジュールの互換性を確認してください。

Q4: オプションの Keypad XT を使用しない場合、E82EV371K2C はどのように動作しますか?

ドライブはキーパッドなしで工場出荷時のプリセットで動作します。キーパッドを使用せずにカスタム パラメータを調整するには、前面シリアル インターフェイスを介して PC を接続し、Lenze の Web サイトから入手できる無料の GDC easy (Global Drive Control easy) ソフトウェアを使用します。 GDC easy は、すべてのパラメータ、診断、および障害履歴にグラフィカル インターフェイスを提供します。初めてのコミッショニングでは、キーパッド ナビゲーションよりも便利です。

Q5: E82EV371K2C の「K」は何を意味しますか?また、どのような接尾辞のバリエーションが存在しますか?

「K」は、230V (電圧クラス 2)​​ の E82EV371 のベース モジュール バージョンを示します。隣接するサフィックスのバリエーションには、特定の挿入オプションがインストールされた「S」(E82EV371S2C) が含まれます。ベース E82EV371K2C は、オプションが挿入されていない標準モジュールです。バリアント接尾辞は、特定の機能モジュールまたは挿入構成を識別します。交換品を注文する場合、またはスペアを指定する場合は、取り付けられているユニットのラベルで正確なサフィックスを確認してください。
