可変周波数インバータ
>
|
| 起源の場所 | ドイツ |
| ブランド名 | SIEMENS |
| 証明 | CE RoHS |

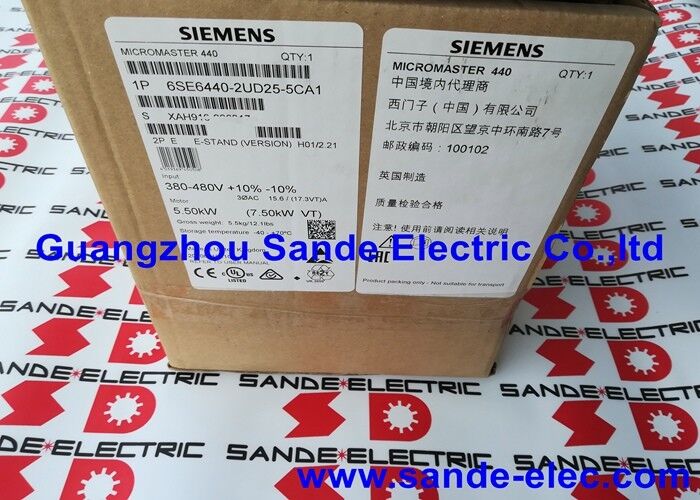

| モデル番号 | 6SE6440-2UD25-5CA1 |

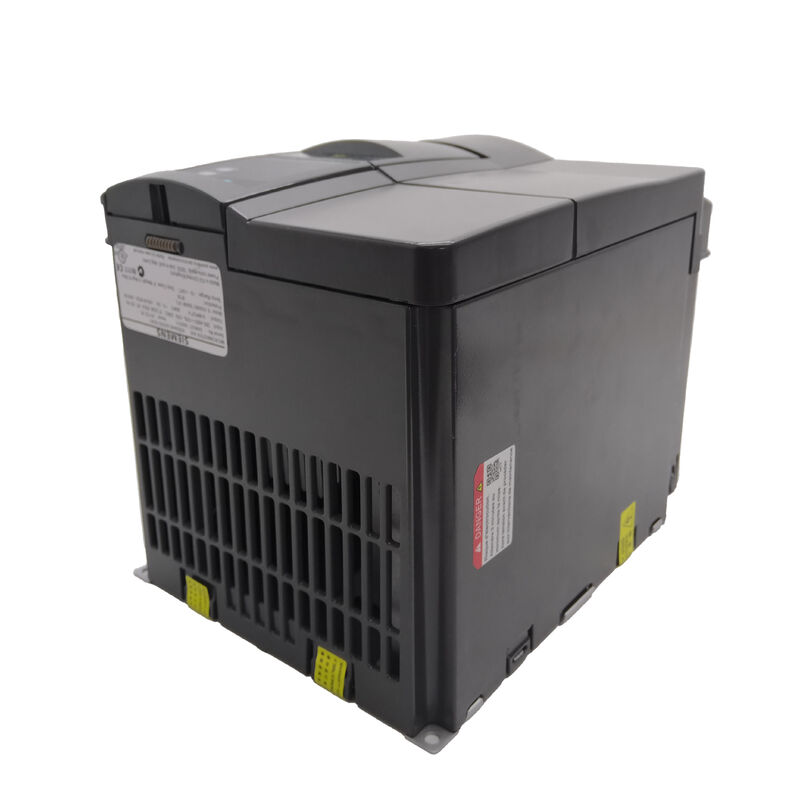

MICROMASTER 440 は、シーメンスの最高仕様の MICROMASTER シリーズ インバータで、単純な V/Hz 速度制御を超える高度なモータ制御機能を提供します。 6SE6440-2UD25-5CA1 は、アプリケーションの過負荷プロファイルに応じて 2 つの電力定格をカバーします。
5.5kW定トルク(CT/高過負荷、HO):あらゆる速度で持続的なトルクを必要とするアプリケーション、つまりコンベヤドライブ、ホイスト、コンプレッサー、工作機械など、低速から高速まで過負荷の制限なくフルトルクを利用できる必要がある用途に適しています。
7.5kWの二乗トルク(LO / ファンポンプ):ファン、ポンプ、遠心コンプレッサーでは、トルク要求が速度の 2 乗に応じて減少するため、過負荷が低い用途では同じドライブで大型のモーターに電力を供給できます。
| パラメータ | 価値 |
|---|---|
| CTパワー | 5.5kW / 7.5馬力 |
| LO電源 | 7.5kW / 10馬力 |
| 入力 | AC380～480V ±10%、三相、47～63Hz |
| 入力電流 | 15.6A(HO)/17.3A(LO) |
| 出力電流 | 13.2A(HO)/19.0A(LO) |
| 出力周波数 | 0～650Hz |
| 過負荷 | 150%×60秒/200%×3秒(H2O) |
| フレーム | FSC（フレームC） |
| 寸法 | 245×185×195mm |
| 重さ | 5.5kg |
| IP等級 | IP20 |
| I/O | DI 6 個、リレー出力 3 個、AI 2 個、AO 2 個、PTC/KTY 1 個 |
6SE6440-2UD25-5CA1 は、内部 EMC フィルタなしで供給されます。欧州 EMC 放射規格 (EN 61800-3 カテゴリ C1 または C2) への準拠が必要な設置の場合、ドライブの主電源入力に外部 EMC フィルタを取り付ける必要があります。シーメンスは、FSC フレーム C MM440 用に目的に合わせて設計された外部フィルター オプションを提供しています。設置の EMC 評価から必要なフィルター クラスを確認してください。
工作機械主軸駆動装置:マシニング センターには最大 24,000 rpm の可変速スピンドル制御が必要で、約 400Hz の出力が必要です。 6SE6440-2UD25-5CA1 は、FCC ベクトル モードによるフルレンジの速度制御を提供し、すべてのスピンドル速度でスムーズなトルクを実現します。
コンベヤーおよび包装機:生産ラインのコンベアには、センサーレスベクトルモードによる信頼性の高い可変速制御が必要です。6SE6440-2UD25-5CA1 は、ベルト上の製品負荷の変化に関係なく、正確な速度制御を提供します。
Q1: 6SE6440-2UD25-5CA1 の CT (5.5kW) 定格と LO (7.5kW) 定格の違いは何ですか?
CT (定トルク/HO) 5.5kW: ドライブは、定格電流の 150% を 60 秒間、200% を 3 秒間供給できます。これは、高い過渡トルクが必要なアプリケーション向けです。 LO (低過負荷 / ファンポンプ) 7.5kW: 過負荷ヘッドルームを 60 秒間で 110%、3 秒間で 140% に削減しますが、過渡トルクが必要ないファンおよびポンプ負荷のために、より大きなモーターを接続できます。アプリケーションの過負荷負荷に応じて選択してください。
Q2: 6SE6440-2UD25-5CA1 には操作パネルは含まれていますか?
いいえ - このバリアントは、AOP (アドバンスト オペレータ パネル) または BOP (ベーシック オペレータ パネル) なしで提供されます。オペレータ パネルがなくても、ドライブは端子台 (アナログ/デジタル入力) または RS485 シリアル通信経由で操作できます。ローカルパラメータにアクセスして表示するには、BOP-2 または AOP-2 パネルを別途注文して取り付ける必要があります。
Q3: 6SE6440-2UD25-5CA1 はどのシリアル通信プロトコルをネイティブにサポートしていますか?
MM440 には、USS (ユニバーサル シリアル インターフェイス) プロトコルをサポートする統合 RS485 ポートが含まれています。USS (ユニバーサル シリアル インターフェイス) プロトコルは、別個の PROFIBUS またはその他のフィールドバス オプション モジュールを必要とせずにドライブ通信用のシーメンス シリアル プロトコルです。 PROFIBUS DP 接続の場合、CBP2 通信ボードを MM440 のオプション スロットに取り付けることができます。
Q4: 6SE6440-2UD25-5CA1 ではどのようなブレーキ オプションが利用できますか?
MM440 には内蔵制動抵抗器は含まれていませんが、最小 56 Ω の外部抵抗を介した外部制動抵抗器の接続がサポートされており、高慣性負荷の制御された減速が必要なアプリケーションにダイナミック ブレーキを提供します。より高い負荷のブレーキを行うには、外部ブレーキ モジュールを DC バス リンクに接続できます。
Q5: 6SE6440-2UD25-5CA1 の周囲温度制限はどれくらいですか?
6SE6440-2UD25-5CA1 は、ディレーティングなしで -10°C ～ +50°C の周囲温度に対して定格されています。 +50°C を超える温度で動作させるには、出力電流のディレーティングが必要です。 -40°C ～ +70°C で保管可能です。 IP20 エンクロージャでは、導電性粒子、水噴霧、または腐食性雰囲気にアクセスできる環境で使用する場合、ドライブを適切な制御キャビネット内に設置する必要があります。
