| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A660-2005-T505 |

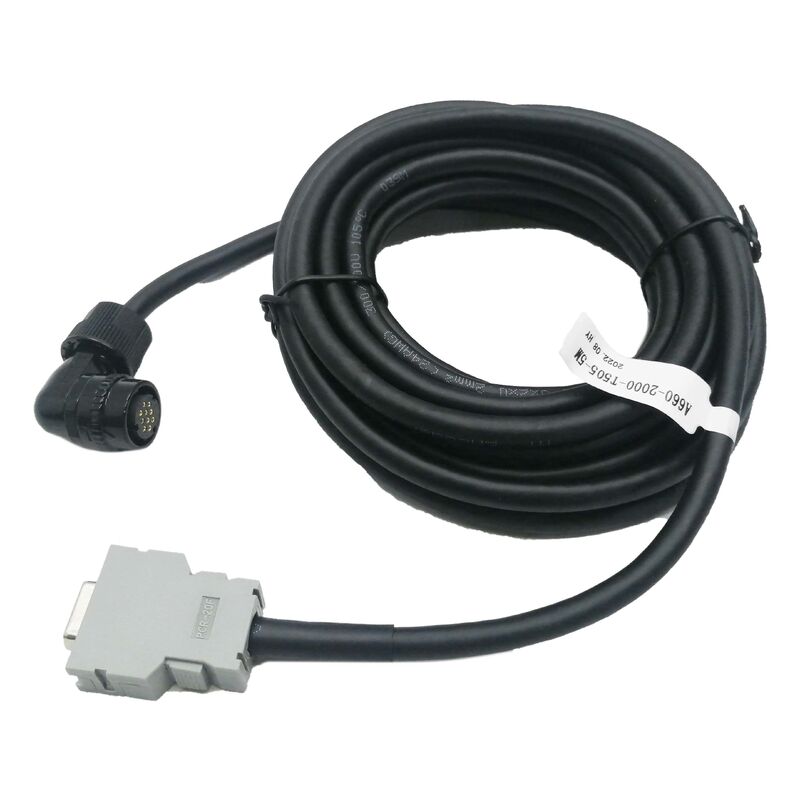

A660-2005-T505は,FANUCのインパルスコーダーコーダーケーブルの角 (肘) 版です. 機能的には,信号含有量,フレックスランキング,油抵抗性ケーブル軸に対して90°向いているモーター端接続器体で,直線T506接続器がケーブルからケーブルボディに沿って出ている場合,T505 角接続は,直角でケーブルを外します..
このコネクタ・ジオメトリの違いは,T505とT506の唯一の仕様別である.両者は同じFANUCパルスコーダインターフェイスを同じFANUC SVMアンプ CN2コーダ入力に接続する.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A660-2005-T505 この件について |
| コネクタタイプ | 角度 (肘 / 90°) |
| 柔軟性格付け | 高柔軟性,牽引鎖が指定されている |
| オイル抵抗性 | オイル耐性 |
| モーターコネクタ | 丸い 角 |
| 増幅器のコネクタ | グレー (Alpha iSVM) |
| 互換性のあるシステム | FANUC アルファiとベータ BM |
コネクタの向きの選択は,モーターのパルスコーダーソケットの空きスペースに左右されます.
エンコーダーコネクタの後ろのスペース:直線T506コネクタには,モーターのエンコーダーソケットの直後に空きスペースが必要である.コネクタボディとケーブルが軸的に拡張するためのスペース.多くのCNC機械装置では,モーターは壁に固定されています, 隙間,またはこの軸間がない方向性.
軸間隔が制限されているときの角接続器:T505 の 90° の出口は,ケーブルが横に移動することを意味し,モーターの後ろにクリアスペースがない場合でも,コネクタが完全に座ってパルスコーダーソケットにロックできます.モーターの固定位置を制限する,T505はT506が使用できない場合のケーブル設置を可能にします.
キャベルの路線方向:The angled connector also allows cleaner cable routing where the natural cable routing direction runs perpendicular to the motor shaft axis — the T505 aligns the cable exit with the routing direction without requiring the cable to make an abrupt bend close to the connector.
CNC加工センターのサーボ軸 限定モーターの設置:構造部品に近い穴に,またはパルスコーダソケットの後ろに軸間隙がないため,直線T506を設置できないパネル壁に設置されたモーター.
FANUC ベータ BM サーボモーター:FANUC Beta BMモーターのパルスコーダ接続用のサービスケーブルとして,メンテナンス文書から確認されています.
CNC回転センターのスフィンダルと供給軸:FANUCのサーボモーターは,モーターの設置幾何学がケーブル出口を90°要求するCNCターンで使用されます.
FANUC ロボットアーム軸駆動:FANUC ロボットの共同駆動サーボモーターで,モーターの設置位置がコンネクタへの直接アクセスを制限します.
Q1:A660-2005-T505とA660-2005-T506の違いは何ですか?
T505はモーター端に角 (90°,肘) のコネクタがあり,T506は直線コネクタがあります.その他のすべての仕様は,信号プロトコル,柔軟性評価,油抵抗,牽引チェーン能力,増幅器側コネクタはモーターのマウント位置がパルスコーダソケットの後ろに軸間隙を許さない場合,T505を選択し,直径出口が好ましい場合,またはスペースが許される場合,T506を選択する.
Q2: FANUC Beta BM モーターとは何か?なぜT505ケーブルを使用するのか?
FANUC Beta BMモーターは,FANUCのBetaシリーズのコンパクトのサーボモーターです. 通常,低コストのCNCマシン,CNC磨機,機械加工センターの補助軸駆動としてベータBMのコンパクトな形状因子と,より小さな機械ツールの配置のマウント制約により,より頻繁に角度のあるT505コネクタが必要になります.FANUCのBeta BMセルボケーブル仕様で T505が確認されています.
Q3:A660-2005-T505の角接続は固定90°か調整可能ですか?
T505コネクタには固定した90°の角度がある.コネクタの交配面に対するケーブル出口方向はコネクタのホイジメトリによって固定されており,製造後に調整することはできません.T505を設置する前に固定した90°出口方向が,ケーブルをストレスを起こすような接続器の近くで鋭いケーブル曲線が生じるのを避けるために,意図されたケーブルルーティング経路に準拠していることを確認します.
Q4:A660-2005-T505は,T506と同じモーターに使用できますか?
はい T505 と T506 は同じ電気インターフェースで同じモータータイプ (FANUC Alpha i と Beta シリーズのパルスコーダーインターフェイス付きのサーボモーター) を使用します.モーター互換性はケーブルの電気仕様によって決定される (パルスコーダーシリーズ)モーターとマウントポジションがコネクタのどちらかと互換性がある場合,T505とT506の両方が有効な選択です.
