| 起源の場所 | 日本 |
| ブランド名 | Delta |
| 証明 | CE RoHS |
| モデル番号 | ASD-A2-EN1005 |

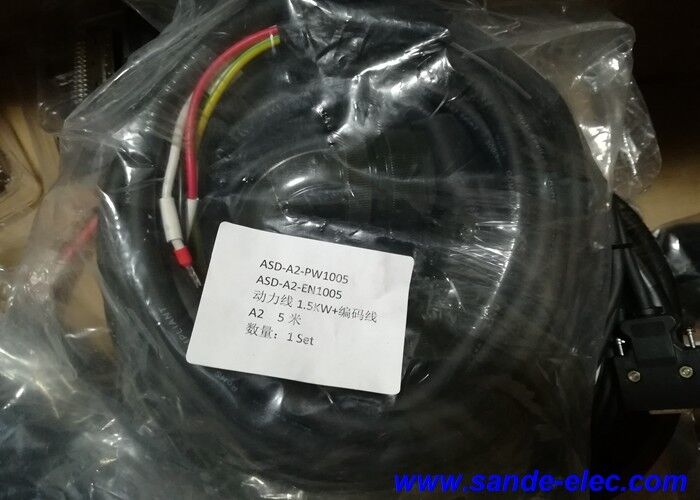

ASD-A2-EN1005 は、Delta Electronics の ASDA-A2 サーボ システム アクセサリ シリーズの 5 メートルの組み立て済みエンコーダ フィードバック ケーブルです。このケーブルは、ECMA シリーズ サーボ モータのエンコーダ アセンブリから ASDA-A2 サーボ ドライブの CN2 エンコーダ入力 (ASDA-A2 がモータの閉ループ位置および速度制御を実行できるようにするフィードバック ループ) にエンコーダの位置および速度データを伝送します。
5m の ASD-A2-EN1005 は、ASDA-A2 ドライブ キャビネットが ECMA モーターから 5 メートル以内に配置される標準的なサーボ軸設置に対応します。これは、産業用オートメーションおよび工作機械の設置において最も一般的なドライブからモーターまでの距離範囲です。
| パラメータ | 価値 |
|---|---|
| 長さ | 5m |
| ケーブルの種類 | エンコーダフィードバック（CN2インターフェース） |
| システム | デルタ ASDA-A2 |
| 対応モーター | デルタECMAシリーズ |
| タイプ | 組み立て済み |
ASDA-A2 サーボ システムは、ECMA サーボ モーターに統合された高解像度エンコーダを使用します。
20ビットエンコーダ解像度:デルタ ECMA モーターには 20 ビット エンコーダが装備されており、1 回転あたり 1,048,576 カウントを提供し、優れた位置分解能を実現します。この高解像度フィードバックにより、ASDA-A2 は高精度 CNC および自動化アプリケーションに必要な正確な位置決めを実現できます。
アブソリュートエンコーダのサポート:一部の ECMA モーターのバリエーションには 17 ビットのアブソリュート エンコーダが含まれており、電源を切っても位置データを保持します。 ASD-A2-EN1005 ケーブルは、アブソリュート エンコーダの多回転位置データを ASDA-A2 に伝送し、電源投入時にホーミングフリーの軸動作を可能にします。
高速シリアルエンコーダデータ:エンコーダは、高速シリアル インターフェイスを介して位置データを ASDA-A2 に通信します。 ASD-A2-EN1005 ケーブルは、信号を劣化させることなく、5 メートルの距離にわたってこのシリアル データを確実に伝送します。
デルタ ASDA-A2 CNC 工作機械の軸:ASDA-A2 ドライブを使用する CNC マシニング センター、ターニング センター、および研削盤の ECMA サーボ モーター — 標準 5 m のケーブル延長距離でサーボ軸ごとに 1 つの ASD-A2-EN1005。
産業オートメーションの位置付け:ASDA-A2 駆動の自動組立、マテリアルハンドリング、および ECMA モーターを備えた精密位置決め装置上のサーボ軸。
高速梱包とラベル貼り:ASDA-A2 および ECMA サーボ システムを使用したサーボ制御のウェブ処理、充填、ラベル貼り付け装置。
精密なモーションコントロール:ASDA-A2 の高度な制御機能を使用した E-CAM (電子カム) および同期モーション アプリケーション - ASD-A2-EN1005 を介した正確なエンコーダ フィードバックは、フライホイール シア、ロータリー カット、レジストレーション制御に不可欠です。
Q1: ASD-A2-EN1005 は他のデルタ ASDA サーボ ドライブ シリーズと併用できますか?
ASD-A2-EN1005 は、ASDA-A2 シリーズ CN2 インターフェイス用に設計されています。他の Delta ASDA ドライブ シリーズ (ASDA-B2、ASDA-A3) は、異なる CN2 コネクタ形式またはエンコーダ インターフェイス プロトコルを使用する場合があります。このケーブルを A2 以外のドライブで使用する前に、ドライブ側コネクタとエンコーダ プロトコルが一致していることをデルタのサーボ システムのマニュアルで確認してください。
Q2: ASD-A2-EN1005 エンコーダ ケーブルの欠陥を示す症状は何ですか?
エンコーダ ケーブルが故障または劣化すると、ASDA-A2 でエンコーダ通信アラーム (AL002、AL003、AL009 などの故障コード、または特定の故障タイプに応じたエンコーダ エラー コード)、不安定なモータ速度フィードバック、位置カウンタ エラー、またはエンコーダ信号の完全な損失が発生し、ドライブがイネーブル時に故障します。ケーブルを損傷する前に、ケーブルの両端のコネクタがしっかりと固定されていることを確認してください。接続が緩んでいると同じ症状が発生します。
Q3: ASD-A2-EN1005 はアブソリュートエンコーダを使用する ECMA モータと互換性がありますか?
デルタ ASDA-A2 ドライブは、同じ CN2 インターフェイスを通じてインクリメンタル エンコーダとアブソリュート エンコーダ ECMA モータの両方をサポートします。 ASD-A2-EN1005 ケーブルは、同じケーブルとコネクタを介して両方のエンコーダ タイプのデータを伝送します。エンコーダ タイプはケーブルではなくモータ モデルによって決まります。アブソリュート (17 ビット) とインクリメンタル (20 ビット) ECMA エンコーダ インターフェイスは両方とも、同じ CN2 コネクタと同じ ASD-A2-EN1005 ケーブルを使用します。
Q4: デルタ ASDA-A2 システムのエンコーダ ケーブルの最大長はどれくらいですか?
デルタはサーボアンプの取扱説明書にASDA-A2の最大エンコーダケーブル長を規定しています。高速シリアル エンコーダ インターフェイスには、信号のタイミングとケーブル容量に関連する最大ケーブル長の制約があります。標準設置では、構成によっては最大 20 m 以上のケーブルを使用します。使用している特定のエンコーダ タイプについては、デルタの ASDA-A2 ドキュメントで最大長を確認してください。
