ODM 光ファイバーサーボモーターケーブルコネクタ G380-7M

G380-7M |三菱光ファイバーケーブル — 7m / プラスチック光ファイバー / CNCおよびサーボシステム通信

三菱 G380 光ファイバーケーブル — 7m での高速データ伝送

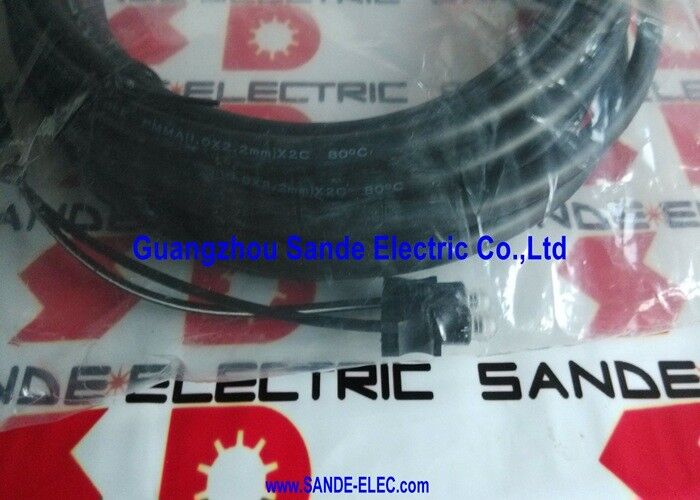

G380-7M は、三菱電機の G380 シリーズの 7 メートルのプラスチック光ファイバ (POF) ケーブルで、三菱 CNC およびサーボ ドライブ システムの光通信に使用されます。プラスチック光ファイバー ケーブルはデータを光パルスとして送信し、サーボ ドライブのスイッチング過渡現象やモーター電流による電磁干渉を完全に防ぎます。これは産業用サーボおよび CNC システム通信における重要な要件です。

G380 シリーズは、三菱電機のサーボおよび CNC 製品ラインにおける光通信用に定義されたケーブル ファミリの 1 つです。 7m の長さは、光通信パスが中距離にわたる設置、つまり CNC コントローラから標準的な分離距離にあるドライブ キャビネット、または大規模なサーボ システム レイアウト内のモジュール間のリンクに使用できます。

主な仕様

プラスチック光ファイバー — ドライブ環境で重要な特性

プラスチック光ファイバー (POF) は、G380 シリーズで使用される伝送媒体です。

大きなファイバーコア直径:POF は通常、直径 1mm のファイバー コアを使用します。これはガラス光ファイバーよりも大幅に大きいです。コア直径が大きいため、取り付け時のコネクタの位置合わせの重要性が低くなり、より小さなコアのガラス ファイバで過剰な損失を引き起こす可能性のあるコネクタのわずかな位置ずれに対する耐性が得られます。

可視赤色光透過率:G380 ケーブルは、可視赤色波長 (~650nm) でデータを送信します。これは、三菱のサーボ光ファイバ ケーブル ファミリ全体で使用されているのと同じ範囲です。可視光の波長により、接続されたケーブルがアクティブに伝送していることを視覚的に確認できます。コネクタ面の赤い輝きが肉眼で見えます。

柔軟かつ堅牢:POF ケーブルはグラスファイバーよりも機械的に堅牢です。ファイバーを破損することなく、より狭い半径に曲げることができるため、グラスファイバーケーブルよりも制御盤内および制御盤間の配線が簡単になります。

EMI耐性:光ファイバーは電流ではなく光を運びます。電磁干渉が送信データに影響を与えることはありません。この基本的な特性により、サーボ ドライブ キャビネットの高ノイズ環境における高速通信には光通信が標準的な選択肢となります。

アプリケーション

三菱 MELDAS CNC システム:MELDAS (三菱電子長距離 ACC システム) または CNC 制御ボードとドライブ モジュール間の光ファイバー通信を使用する関連 CNC アーキテクチャを使用した CNC 工作機械制御ユニット。

三菱サーボドライブ通信:光ファイバ ケーブルがアンプ モジュール、CNC コントローラ、および関連機器間の高速通信バスを提供するサーボ アンプ システム。

産業用オートメーション光バス システム:システム コンポーネント間の通信媒体として G380 シリーズの光ファイバー ケーブルを使用する三菱オートメーション機器。

よくある質問

Q1: G380-7M POF ケーブルの最小曲げ半径はどれくらいですか?

プラスチック光ファイバ ケーブルには定義された最小曲げ半径があり、標準的なジャケットを備えた直径 1 mm の POF の場合、通常は 25 ～ 30 mm です。この半径を下回ると、ファイバは曲げ点での微小曲げにより過剰な損失が発生します。最小曲げ半径を超えると、永久的な信号損失が発生し、ケーブルを真っ直ぐにすることで回復することはできません。配線中は、曲げ半径違反が最も発生しやすいケーブル配線の角とケーブル クランプの接触点に特に注意してください。

Q2: G380-7M 光コネクタはどのように取り付けられますか?

三菱 G380 シリーズ光ケーブルは、両端にスナップフィットまたはネジ付きコネクタを使用します。コネクタは、挿入してロックすることによって、CNC またはサーボ モジュールの対応する光ポートと嵌合します。接続前にコネクタ面がきれいであることを確認してください。研磨されたファイバ面が汚れていると、挿入損失が増加します。コネクタが汚れていると思われる場合は、適切な光学クリーニング ツール (POF クリーニング スティック) を使用してください。

Q3: 5mケーブルを指定した場合、G380-5Mの代わりにG380-7Mを使用できますか?

G380-7M は、より短いケーブルが指定されている場所に物理的に設置でき、余分な 2m ケーブルはキャビネット内のサービス ループとして管理されます。光ファイバー ケーブルには、電気ケーブルのようなインピーダンス マッチングの制約がありません。ケーブルの合計長がシステムの光リンク バジェット内に収まっている限り、ケーブルが長くても信号品質に影響はありません。ただし、ケーブルが過剰になるとキャビネットの充填量が増えるため、最小曲げ半径の違反を避けるために慎重に配線する必要があります。

Q4: 三菱 G380 プラスチック光ファイバ ケーブルの寿命はどれくらいですか?

POF ケーブルは、UV 暴露、熱サイクル、機械的ストレスにより時間の経過とともに徐々に劣化し、挿入損失の増加として現れます。 G380 ケーブルの耐用年数は、設置環境の温度、光への曝露、およびケーブルが静的に設置されているか移動の影響を受けているかによって異なります。紫外線にさらされず、温度が適度な一般的なサーボ キャビネット環境では、POF ケーブルは長年にわたって信頼性の高いサービスを提供します。コネクタの汚れを排除した後、以前は機能していた設置環境で通信エラーが発生した場合は、ケーブルを交換してください。
