| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A02B-0236-K853 |

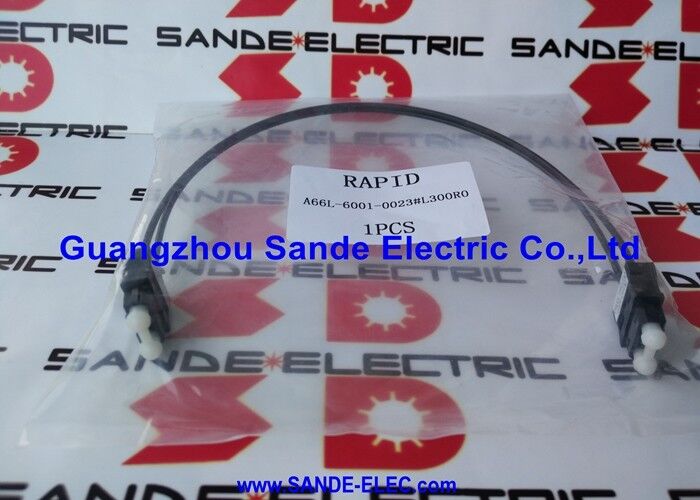

A02B-0236-K853は,A66L-6001-0023#L1R003のFANUCのカタログ番号である. 1mのFSSB光ファイバーケーブルは,キャビネット内部のセルボモジュール相互接続のために作られている.両方の部品番号は,同じ物理的なケーブル組成を指します.: 1 メートル 覆いのないプラスチック光ファイバーの片端にCOP10Aコネクタともう片端にCOP10Bコネクタ
The A02B-0236 catalog prefix is FANUC's accessory catalog designation used for certain CNC system components when packaged or catalogued separately from the A66L series — the two numbers cross-reference directly for procurement and maintenance purposes.
| パラメータ | 価値 |
|---|---|
| 長さ | 1m |
| インターフェース | FSSB |
| コネクタ | COP10A + COP10B |
| 相当する | A66L-6001-0023#L1R003 |
| 建設 | 蓋なし (キャビネット内) |
| 体重 | 0.79ポンド |
| 適用する | SVM セルボモジュール デイジーチェーン |
FSSB (FANUC Serial Servo Bus) は,FANUC CNC コントロールボードを駆動キャビネット内の伺服増幅器 (SVM) モジュールに接続する高速光通信バスである.
CNCボードは軸のコマンドを送信します速度設定点,位置参照パルス,およびドライブにより,各インターポレーションサイクル (通常1msまたは0.5ms) で,CNCのFSSB出力からチェーン内の最初のSVMへの信号の移動が可能になります.
SVMはエンコーダーからのフィードバックを送信します各SVMは,同じシリアルフレームで同時にモーターエンコーダーデータ,ドライブ状態,故障情報をCNCに送信します.
デイジーチェーンのトポロジー:SVMモジュールは,シリーズで接続される.CNC → SVM1 → SVM2 → SVM3 →...各A02B-0236-K853ケーブルは,次のモジュールのCOP10B入力に1つのCOP10A出力を接続する.チェーン内のすべての軸は,配列内の位置によってアドレスされます.
FANUC αi サーボシステム:FANUCのCNC加工センター,ターニングセンター,磨き機αiシリーズのサーボモジュールを使用する他のCNC機器 1つのA02B-0236-K853をカビネット内SVMからSVMへのSVM接続部分またはCNCからSVMへのSVM接続部分ごとに.
FANUC R-30iA/R-30iB/R-30iB+ロボット制御装置:主板を内部セルボアンプリファイヤーモジュールに接続するためにFSSBを使用するロボットのコントローラキャビネット A02B-0236-K853はロボットのコントローラ内の隣接モジュールをブリッジします.
FANUC 16i/18i/21i/30i CNCシステム:FSSBのダイジーチェーンに SVMモジュールが設置されている任意のCNC制御キャビネット.
Q1:A02B-0236-K853とA66L-6001-0023#L1R003は同じですか?
はい,両部品番号は同一の製品です.COP10AとCOP10Bのコネクタを搭載した1mの無蓋のFSSBプラスチック光ファイバーケーブルです.A02B-0236-K853は,特定のFANUCシステムアクセサリー文書で使用されるA02Bカタログ番号です.; A66L-6001-0023#L1R003は,一般のスペアパーツカタログで使用されるA66Lケーブルシリーズ番号です.両方の番号は,同じ交換ケーブルを識別するために使用できます.
Q2:A02B-0236-K853 FSSBケーブルが故障または壊れたことを示す FANUCアラームは何ですか?
FSSBケーブルが切断されたり壊れたりすると,CNCはブレークポイントからダイジーチェーンのすべてのSVMモジュールとの通信を失います. FANUCはSV0401 (サーボ準備ができていない) のサーボアラームを生成します.SV5136,またはSV5137 (FSSB通信障害) は,もはや到達できないすべての軸についてです.警告は,通常,鎖の最初の到達不可能な軸を命名します 障害が特定されるまで,その軸からCNCに向かって上流のFSSB接続をチェックします.
Q3:A02B-0236-K853 (1m) は,より短いケーブルまたはより長いケーブルが必要な場合に使用できますか?
1mケーブルは,より短いケーブルが機能する場所ではいつでも使用できます.余分なケーブルはキャビネット内側にルーティングされ,カットされます.より長いケーブルが必要な場合は,適切なより長いバリエーションを注文してください.A66L-6001-0023#L2R003 (2m) 以上光ファイバーケーブルは短断できません 光ファイバーの端面の磨きには工場精密機器が必要です
Q4:A02B-0236-K853のCOP10A/COP10Bコネクタにはどのような保守が必要ですか?
光学コネクタ面は定期的に検査されるべきである. 磨かれた繊維面の汚染は挿入損失を増やし,最終的にはFSSB通信障害を引き起こす.汚染されたコネクタ面を掃除するために光ファイバークリーニングツール (適当な光浄化液を付いたリントフリークリーニングスティック) を使用します.肌の油は,繊維の顔に汚染を及ぼし,挿入損失を増加させます.
