| 起源の場所 | 日本 |
| ブランド名 | MITSUBISHI |
| 証明 | CE RoHS |
| モデル番号 | MR-JHSCBL6M-L |

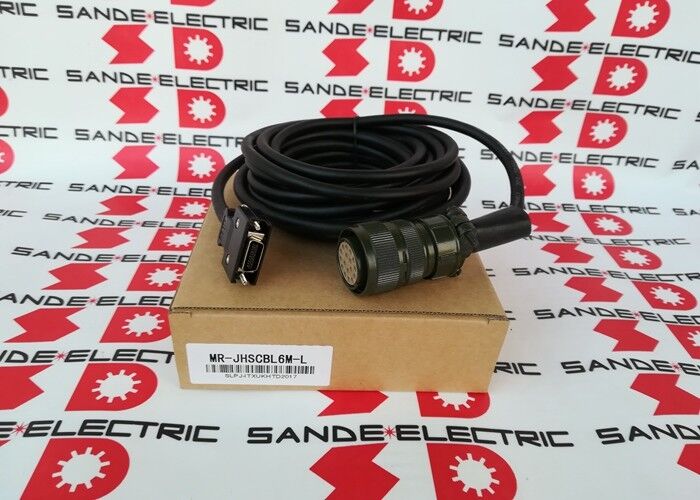

MR-JHSCBL6M-L は、MELSERVO MR-J2S サーボ システム用の三菱電機の MR-JHS エンコーダ ケーブルの 6 メートルのバージョンです。 5m MR-JHSCBL5M-L と機能的には同じで、HC シリーズ サーボ モータのエンコーダから MR-J2S アンプのエンコーダ入力にエンコーダ位置フィードバックを伝送します。これは、正確な速度と位置の制御を可能にする閉ループ フィードバック パスです。
実際のケーブル配線パス (コーナー、サービス ループ、入口/出口配線など) で必要なケーブル長が 5m をわずかに超える場合、5m と 6m のバリエーションの長さの 1m の差が決定要因となることがよくあります。 MR-JHSCBL6M-L は、同じ仕様の直接互換性のあるケーブルでこのギャップを埋めます。
| パラメータ | 価値 |
|---|---|
| 長さ | 6m |
| コア数 | 10 |
| フレックスタイプ | L（標準） |
| 増幅器 | MR-J2S |
| 対応モーター | HC-SFS、HC-LFS、HC-UFS、HC-RFS |
| 応用 | エンコーダフィードバック |
「L」接尾辞は、静的または主に固定ケーブル配線の標準フレックス バリアントを識別します。
固定ケーブルパス:ケーブルは、MR-J2S アンプのエンコーダ入力ポートから、ケーブル トレイ、導管、または機械フレームに沿った固定経路を介して、機械の動作中に連続的に曲げられることなく、HC モータのエンコーダ ソケットまで配線されます。
継続的なケーブル トラック サービスには対応していません:標準フレックス構造は、ケーブルが連続的に曲げサイクルを受けるケーブル トラック (ドラッグ チェーン) 用途には対応していません。ケーブルトラックの配線が必要な軸の場合は、対応する H タイプ (ハイフレックス) バリアントが必要です。
固定ルーティングでの安定したシグナルインテグリティ:固定設置では、標準構造により、ケーブルの耐用年数にわたって信頼性の高いエンコーダ信号品質が維持されます。導体と絶縁体は、動的なケーブル トラックの使用による疲労負荷を受けません。
MR-J2S CNC工作機械の軸:ケーブル配線経路に 6m のエンコーダ ケーブルが必要な、マシニング センター、ターニング センター、研削盤、その他の CNC 工作機械の MELSERVO J2S 駆動の送り軸および主軸ドライブ。
産業用オートメーションのサーボ軸:HC モーター ファミリを備えた MR-J2S アンプを使用した、コンベアのインデックス付け、回転位置決め、およびサーボ制御による組み立て機械の軸。
ハイサイクル機械軸:高スループットの包装、ラベル貼付、およびハンドリング装置の HC-LFS および HC-UFS モーター - エンコーダのフィードバック精度がサイクル タイムと位置決めの再現性に直接影響します。
Q1: MR-JHSCBL6M-LとMR-JHSCBL5M-Lの違いは何ですか？
どちらのケーブルも、10 コア、標準フレックス (L)、MR-J2S 互換、HC-SFS/LFS/UFS/RFS シリーズ モーターなど、すべての技術仕様が同一です。ソールの違いは長さ：6mと5mです。配線距離が 5m 以内に収まる短いケーブルを選択してください。配線の合計が 5m ～ 6m になる場合は、6m のケーブルを選択してください。
Q2: MR-JHSCBL6M-LはMR-J3やMR-J4アンプでも使用できますか？
いいえ。MR-JHSCBL ケーブル シリーズは MR-J2S エンコーダ インターフェイスに固有です。コネクタとピンの割り当ては MR-J2S アンプのエンコーダ入力と HC モータのエンコーダ ソケットに一致します。 MR-J3 アンプは、異なるエンコーダ コネクタ形式 (MR-J3ENCBL ケーブル ファミリ) を使用します。 MR-J4 アンプは再び異なるインターフェイスを使用します。ケーブルはサーボの世代間で交換できません。
Q3: MELSERVO MR-J2Sシステムのエンコーダケーブルの最大長はどれくらいですか?
三菱では、MR-J2S サーボアンプの取扱説明書で、エンコーダのタイプと確実な信号受信のためのケーブル静電容量の制限に基づいて、エンコーダの最大ケーブル長を指定しています。標準構成では、一部の HC モーター エンコーダ タイプで最大 20 m 以上のケーブル長をサポートします。 6m の MR-JHSCBL6M-L は、標準の最大長制限内に十分収まります。使用している特定のモーター エンコーダー タイプについては、MR-J2S のマニュアルで確認してください。
Q4: 一部のシンプルなエンコーダ ケーブルでは芯数が少ないのに、なぜ MR-JHS ケーブルには 10 芯があるのですか?
MR-J2S HC モータ エンコーダ インターフェイスは、基本的なインクリメンタル エンコーダよりも多くの信号機能を備えています。差動 A/B/Z 信号 (3 つの差動ペアに対して 6 導体)、5V エンコーダ電源 (2 導体)、およびモータ温度センサー出力 (2 導体) の合計 10 導体です。温度センサーを省略したり、別のプロトコルを使用したりする単純なエンコーダーでは、使用する導体が少なくなります。 10 コア設計は、MR-J2S の閉ループ モーター管理に必要な完全な信号セットを反映しています。
