| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A66L-6001-0023 |

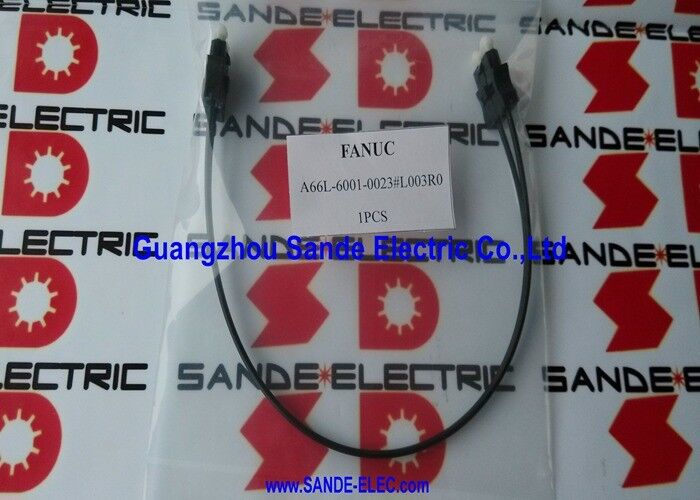

A66L-6001-0023 は、FSSB (ファナック シリアル サーボ バス) 用のファナックの光ファイバ ケーブルです。FSSB (ファナック シリアル サーボ バス) は、ファナック CNC コントロール ユニットとドライブ キャビネット内のサーボ アンプ モジュールの間で軸コマンドおよびエンコーダ フィードバック データを送信する高速光シリアル バスです。
各 A66L-6001-0023 ケーブルは、FSSB デイジーチェーンの 1 セグメントを 1 つの COP10A 光送信ポートから次のモジュールの COP10B 光受信ポートまで伝送します。複数の A66L-6001-0023 ケーブルがキャビネット内で連鎖して、システム内のすべてのサーボ軸にサービスを提供する完全な FSSB 通信バスを形成します。
| パラメータ | 価値 |
|---|---|
| インタフェース | FSSB (ファナック シリアル サーボ バス) |
| コネクタ | COP10A（一方の端） + COP10B（他方の端） |
| 工事 | 外装なし（キャビネット内） |
| 応用 | SVM から SVM、CNC から SVM、SVM からパルスモジュール |
| 互換性がある | ファナック 16i/18i/21i/30i CNC; R-30iA/B/B+コントローラー |
A66L-6001-0023 は、被覆のない構造により、キャビネット内での使用に適したコンパクトかつ軽量になっています。
閉じた制御キャビネット内の保護された配線の場合:A66L-6001-0026 N/S シリーズの強化された外側シースがないと、A66L-6001-0023 ケーブルは物理的に壊れやすくなります。キャビネット内の隣接するモジュール間の短い保護された配線には適していますが、外部配線には適していません。
外部ルーティングには使用できません:別々のキャビネット間のファナック HSSB 接続には、強化型 A66L-6001-0026 N/S シース シリーズが必要です。
FANUC αiサーボシステムキャビネット配線：FSSB 通信を備えた αi (または βi) サーボ モジュールを使用するすべての FANUC CNC マシニング センター、ターニング センター、および研削盤 - キャビネット内のモジュール間セグメントごとに 1 本の A66L-6001-0023 ケーブル。
ファナック R-30iA/R-30iB/R-30iB+ ロボット コントローラ:FSSB を使用してメインボードを内部サーボアンプモジュールに接続するロボットコントローラー — 短い A66L-6001-0023 ケーブルがコントローラーキャビネット内の隣接するモジュールを橋渡しします。
ファナック 16i/18i/21i/30i CNC システム:FSSB 光バスを使用した複数の SVM 軸を備えた CNC 制御キャビネット - チェーン内の各軸モジュールには 1 つのケーブル セグメントが必要です。
Q1: A66L-6001-0023 (FSSB) と A66L-6001-0026 (HSSB) の違いは何ですか?
A66L-6001-0023 は FSSB に使用されます。COP10A/COP10B ポートを介して SVM モジュールと CNC ボードの間のサーボ キャビネット内で使用され、被覆されていない、短い長さです。 A66L-6001-0026 は HSSB に使用され、N/S 強化シースを備えた個別のキャビネット間の外部接続に使用されます。異なるコネクタとアプリケーションを備えた異なるバス システム - 互換性はありません。
Q2: サーボキャビネットの取り付けに適切な長さ A66L-6001-0023 を選択するにはどうすればよいですか?
計画された FSSB チェーン ルーティング内の 1 つのモジュールの COP10A ポートと次のモジュールの COP10B ポートの間の物理距離を測定します。この距離と同じか、それよりわずかに長い次の標準長さを選択します。キャビネット内でコイル状にしたり結んだりする必要がある余分なケーブルは避けてください。余分なケーブルは最小曲げ半径制限を超える可能性があり、光伝送が低下する可能性があります。
Q3: A66L-6001-0023 ケーブルの故障を示すファナック アラーム コードは何ですか?
FSSB ケーブルが破損または切断されると、CNC はデイジーチェーン内の切断点以降のすべての軸との通信を失います。ファナックは、影響を受ける軸に対して SV0401 (サーボ準備完了) または SV5136/5137 (FSSB 通信アラーム) を生成します。 FSSB の光接続とケーブルの状態を確認します。最も一般的な障害箇所である、コネクタの入り口付近でファイバが曲がっていないかどうかを検査します。
Q4: A66L-6001-0023 ケーブルは、標準 FSSB だけでなく FSSB-b (高速) システムでも使用できますか?
後の世代の FANUC CNC の FSSB-b インターフェイスは、同じ COP10A/COP10B ポート形式でのより高速な光通信を使用します。 A66L-6001-0023 ケーブルは、FSSB-b および標準 FSSB と互換性があります。光ファイバー ケーブル自体が必要なデータ レートで光を伝送します。選択したケーブル長が FSSB-b システムの最大ケーブル長の仕様内であることを、各 CNC の接続マニュアルで確認してください。
